Før du går i gang med PEAK, skal du sikre dig, at kameralinsen er fysisk monteret og placeret korrekt af kunden eller installatøren.

• GREEN: Justerer fokus. Indstil denne som den sidste.
• RED: Justerer lysstyrken. Indstil denne først ved maksimal lysstyrke.
• BLUE: Justerer en lille smule zoom. Indstil denne som nummer 2. Når du har justeret zoom efter behov, skal du gå tilbage og justere fokus igen.

Opsætning af kameraet i PEAK

1. Installér driveren
   • Kør installationsprogrammet til PEAK og kameradriveren (http://link.trackman.dk/idspeakdriver)
   • Vælg "Typical setup" under installationen.
   • Du kan være nødt til at genstarte til sidst.
2. Åbn PEAK
   • Åbn PEAK-softwaren.
   • Hvis kameravinduet ikke vises automatisk, skal du klikke på kameraikonet øverst til venstre.



3. Åbn Camera Settings
   • Du er nu i kameraets brugerflade, hvor indstillinger som FPS, gamma, eksponering og opløsning kan justeres.
   • Vi fokuserer kun på nogle få vigtige indstillinger i venstre side.
   • Nu er du i kameraets brugerflade, hvor du kan justere FPS, gamma, eksponering, opløsning osv. Vi fokuserer kun på nogle få indstillinger i venstre side:



4. Auto-Adjust Image

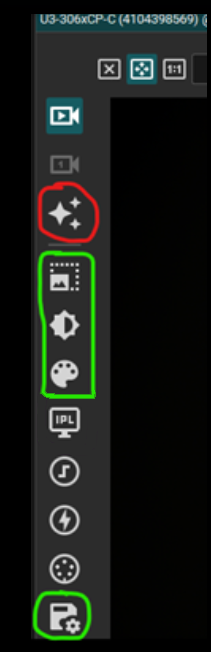

   • Klik på ikonet (som minder om Pittsburgh Steelers-logoet), der er markeret med en rød cirkel i guiden.
   • Dette kører en automatisk justering, som beregner passende indstillinger.
   • Det fungerer som regel fint, men vi finjusterer yderligere med de indstillinger, der er markeret med grønt.
5. Position and Size
   • I det øverste grønne afsnit skal du justere opløsningen.
   • En almindelig indstilling er 1440x1080, men TPS beskærer alligevel til sin egen firkant, så den præcise opløsning er ikke kritisk.
6. Brightness / Framerate
   • I det næste grønne afsnit skal du justere "Exposure Time" og "Frame Rate".
   • Sigt efter:
     • FPS ≈ 120
     • "Exposure" mellem 3–9
   • Du skal ikke bekymre dig, hvis billedet stadig ser mørkt ud – det retter vi senere i "Gamma"-indstillingen.
7. Color
   • I afsnittet med paletikonet kan du om nødvendigt justere niveauerne for "Red", "Green" og "Blue".
8. Sæt live feed på pause
   • Før du gemmer din konfiguration, skal du klikke på kameraknappen for at sætte livebilledet på pause.



9. Gem kameraprofilen
   • Klik på knappen "Save/Load camera parameters" (diskikonet markeret med grønt).



   • Vælg "Save" i det nye vindue for at gemme din profil.
10. Gem profilen med det korrekte navn
    • Gå til: C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
    • Navngiv filen præcis sådan her: U3-3060CP-C-HQ-Rev.2.2_view.cset
    • Navngivningsregler:
      • Filnavnet skal indeholde kameraets fulde modelnummer, inklusive revisionsnummeret.
      • Erstat "view" med den relevante kameraposition (f.eks. DTL, RFO, LFO osv.).
      • Filen skal slutte med filtypenavnet .cset.
    • Kontrollér "Default"-filen i denne mappe for at bekræfte det korrekte navngivningsformat.
11. Afslut opsætningen
    • Luk PEAK-softwaren.
    • Åbn TPS.

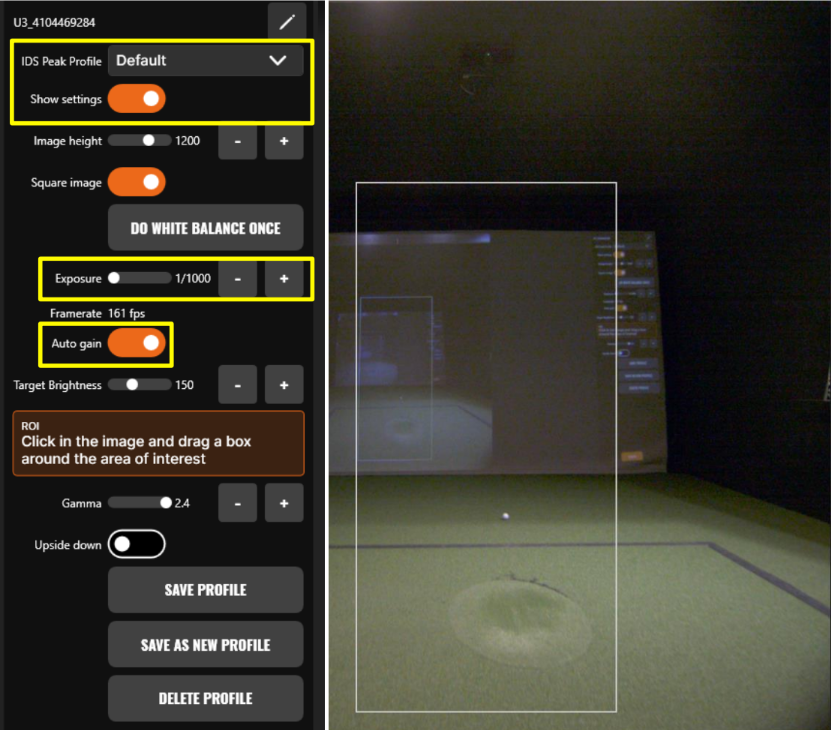

    • IDS Camera bør nu vises i TPS, hvor du kan omdøbe den og knytte den til den profilfil, du lige har oprettet.
