Montering af din Trackman iO-enhed

Du kan komme ud for situationer, hvor du skal montere din Trackman IO-enhed på plads igen efter fejlfinding eller efter at have fået den tilbage fra reparation.

Denne artikel indeholder en vejledning i, hvordan du monterer din Trackman iO på plads igen. Der findes to monteringstyper, som begge gennemgås nedenfor.

Hvis du installerer enheden for første gang, kan du se TMiO | Oversigt over installationsinstruktioner og -videoer

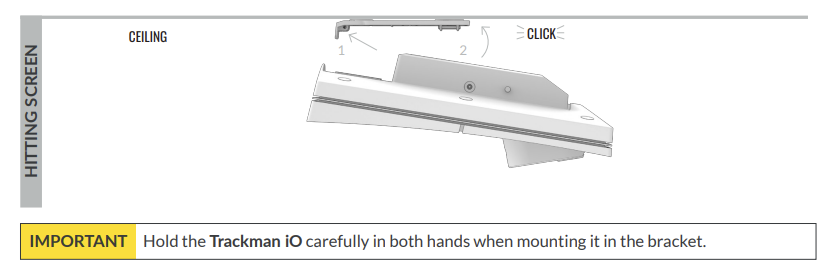

Monteringstype A: Direkte loftmontering

Denne monteringstype er egnet til afstande mellem slagfladen og loftet på 285 cm (9’4”) og 305 cm (10’0”).

Sådan gør du:

1. Positionering: Brug begge hænder, og løft din Trackman IO skråt op mod loftbeslaget.
2. Montering: Skub enheden forsigtigt på plads, indtil du hører et klik. Slip ikke enheden, før du er sikker på, at låsen er gået i indgreb.

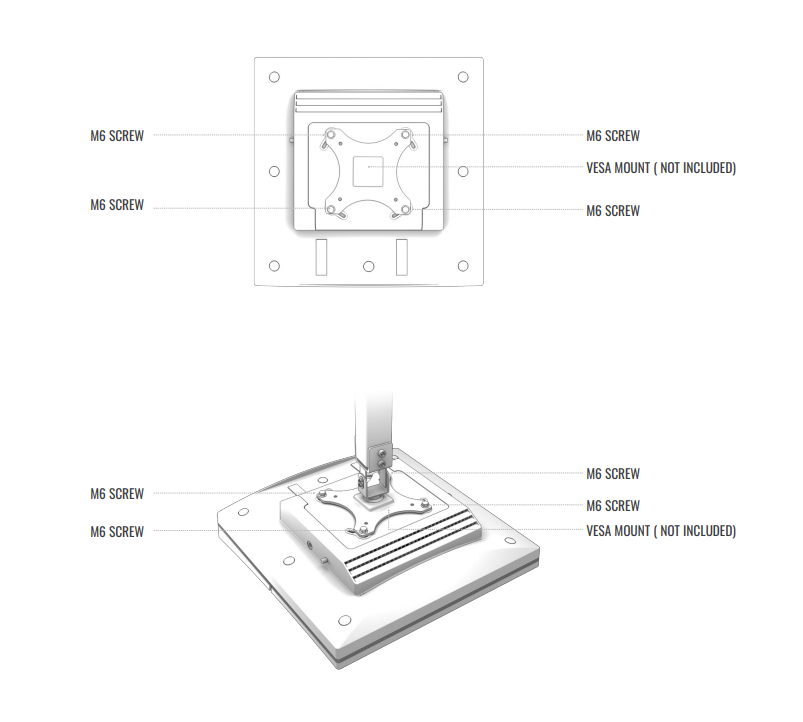

Monteringstype B: VESA-montering med justerbar nedhængsstang/beslag

Denne monteringstype bruges, når afstanden mellem slagfladen og loftet overstiger 305 cm (10’0”).

Sådan gør du:

1. Fastgørelse: Fastgør din Trackman iO til VESA-monteringsbeslaget med de medfølgende 4 stk. M6-skruer, og spænd dem.
   • Vigtigt: Få en anden person til at hjælpe dig med at fastgøre de 4 stk. M6-skruer, mens du holder Trackman iO med begge hænder.
2. Justering: Sørg for, at VESA-monteringen er i vater, og at din Trackman IO er justeret i forhold til slaglærredet.

Tilslutning af kablerne

1. Ethernet-kabel:
   • Hvis din Trackman iO er monteret direkte i loftet, skal du være opmærksom på, at der er begrænset plads, når du tilslutter Ethernet-kablet.
2. AC/DC-strømadapter:
   • Tilslut netstrømkablet til AC/DC-adapteren.
   • Placér adapteren på hylden på Trackman iO.
   • Sæt DC-stikket i DC-strømstikket på siden af Trackman iO.
   • Sørg for, at adapteren er fastgjort til din Trackman iO med velcroremmene.
3. Tænd:
   • Sæt strømstikket fra AC/DC-adapteren i en passende stikkontakt. Din Trackman iO tænder automatisk.

Du er nu klar til at bruge din Trackman iO!
