Denne vejledning gennemgår bedste praksis for PC-tilslutninger i din Trackman-opsætning, herunder TM4/TMiO-radar, projektor, touchskærm, IDS Camera-kameraer og netværksforbindelse. Brug billedet nedenfor som reference til at finde hver port på bagsiden af PC'en.

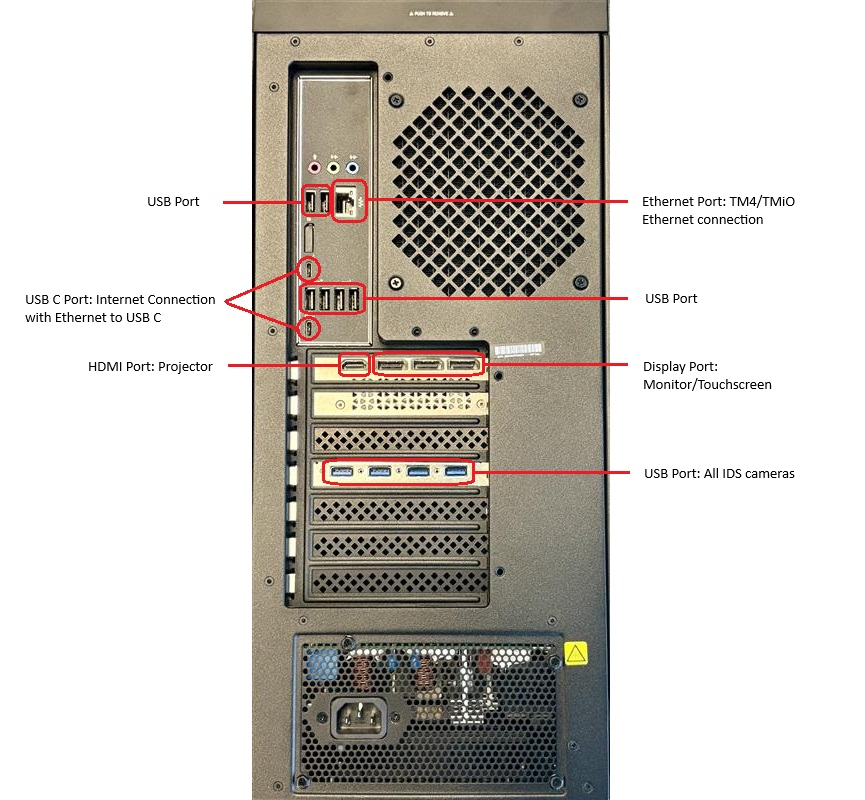

HP Omen - Generel/IDS-opsætning	HP Omen - USB Swing Setup

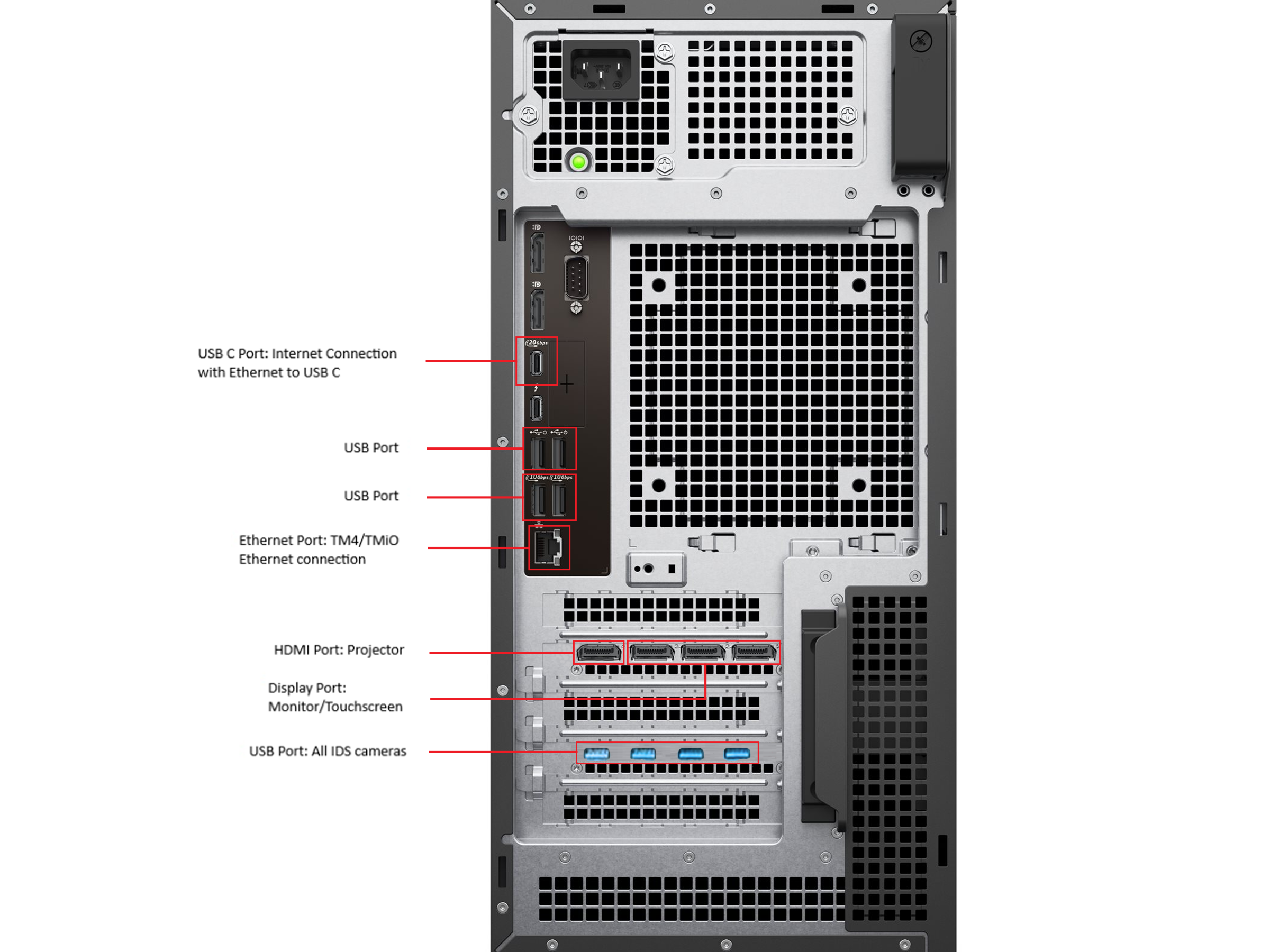

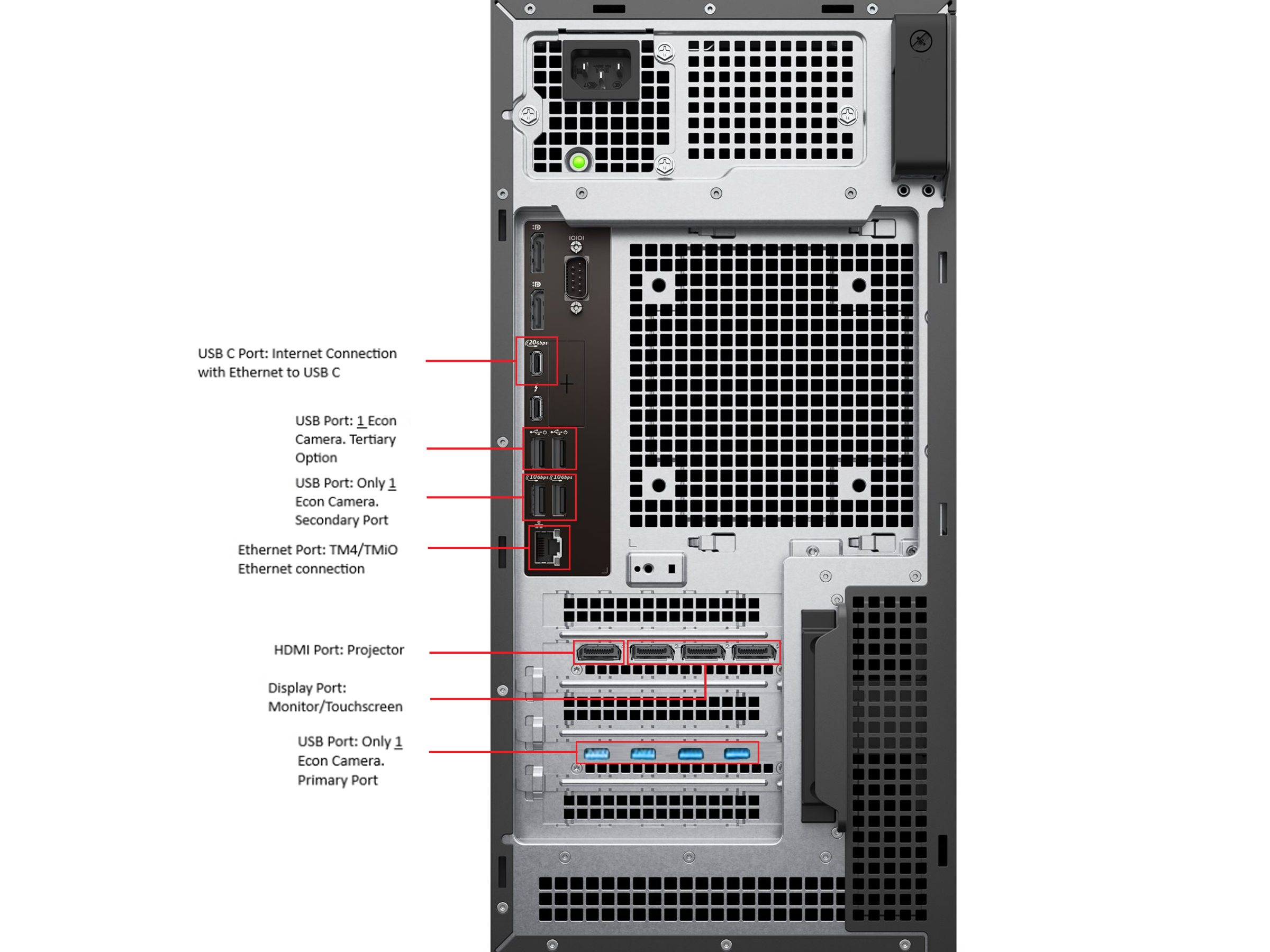

Dell Pro Max Tower - Generel/IDS-opsætning	Dell Pro Max Tower - USB Swing Setup

Ethernet-forbindelse (TM4/TMiO-radar)

Porttype: Standard Ethernet (RJ45)
Brug: Tilslut din TM4- eller TMiO-radar direkte til PC'en.
Dette er den dedikerede Ethernet-port til radaren og må ikke bruges til internet eller andre enheder.

USB-porte (generel brug)

Disse porte kan bruges til periferiudstyr som tastatur, mus, USB-drev eller andet tilbehør.

Der er vist to sæt USB-porte:

• Øverste USB-porte – generelt tilbehør
• Nederste USB-porte (blå porte) – højhastigheds USB 3.0-porte
  • Bruges til IDS Camera-kameraer (alle IDS Camera-kameraer skal tilsluttes her)

USB-C-port (internetforbindelse)

Brug: Internetforbindelse via Ethernet-til-USB-C-adapter, når et standard Ethernet-stik ikke bruges til internet.
Denne port bruges typisk, når:

• Den primære Ethernet-port er dedikeret til radaren
• Du skal levere internet via en USB-C-adapter

HDMI-port (projektor)

Brug: Tilslut din projektor.

Dette er den dedikerede HDMI-udgang og bør kun bruges til projektoren for at sikre stabil videooverførsel.

DisplayPort (touchskærm/monitor)

Brug: Tilslut din touchskærm eller en standard ekstern skærm.

DisplayPort er den foretrukne tilslutning til:

• Trackman-touchskærme
• Skærme i golfcenter, der kræver højere opdateringshastigheder eller opløsninger

USB 3.0-porte (IDS Camera-kameraer)

Brug: Tilslut alle IDS impact cameras til disse blå USB 3.0-porte.

Dette sikrer:

• Tilstrækkelig båndbredde
• Stabil videooverførsel
• Korrekt funktion i TPS og Portal
