Tilslut iOS-kameraer via kabel – vejledning

Hvis du vil tilslutte dine iOS-kameraer via kabel, kan du følge vejledningen nedenfor. Den gennemgår alt det udstyr og de trin, du skal bruge.

1. Køb en 5-ports switch
   • Vælg, om du vil bruge en PoE-switch (Power over Ethernet) eller en ikke-PoE-switch.
   • PoE: (anbefales): Oplader iOS-enheder direkte via Ethernet-kablet.
   • Non-PoE: Billigere, men hver iOS-enhed skal også bruge et separat Lightning-opladerkabel.
2. Placér switchen, og tilslut strøm
   • Placér switchen i nærheden af pc'en.
   • Sæt den i en stikkontakt.
3. Klargør Ethernet-kabler
   • Du skal bruge ét Ethernet-kabel pr. iOS-kamera.
   • Brug kvalitetskabler af typen Cat 7 for at få den bedste ydeevne.
     • Flere længdemuligheder
     • Muligheder for flade kabler
4. Tilslut kameraerne

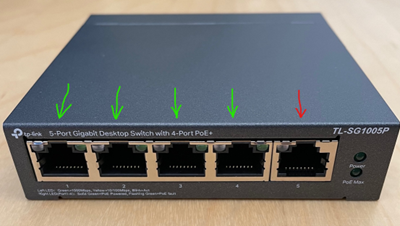

   • Til PoE-switche: Sæt hvert kameras Ethernet-kabel i en grøn PoE-port på switchen.
   • Til Non-PoE-switche: Alle porte er ens – du skal bare sætte hvert kameras Ethernet-kabel i.
   • Før kablet hen til det sted, hvor hvert kamera skal stå.



5. Tilslut din Trackman-radar
   • Før et Ethernet-kabel fra en ledig port på switchen til Trackman-radaren.
6. Tilslut pc'en
   • Før endnu et Ethernet-kabel fra en ledig port på switchen til pc'en.
7. Tilslut iOS-enheder
   • Hvert iOS-kamera kræver en Lightning-til-Ethernet-adapter.
     • Du kan bruge et hvilket som helst mærke, men vi anbefaler den officielle Apple/Belkin-adapter for bedst mulig stabilitet. Lightning to Ethernet

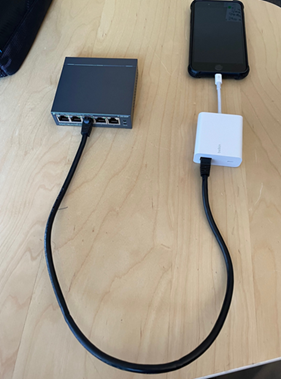

   • Sæt Ethernet-kablet fra switchen i adapteren, og tilslut derefter adapteren til iOS-enheden.
8. Strøm til iOS-enheder
   • Hvis du bruger en PoE-switch, får dine iOS-enheder både strøm og data via Ethernet-kablet.
   • Hvis du bruger en Non-PoE-switch, skal hver iOS-enhed også tilsluttes et Lightning-opladerkabel for at få strøm.

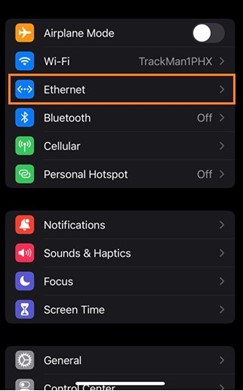

9. Når du har tilsluttet iOS-enheden, skal du gå til "Settings". Derefter bør du kunne se et afsnit med "Ethernet":



10. Kontrollér Ethernet-forbindelsen
    • Hvis du på iOS-enheden kan se "Ethernet" i netværksindstillingerne, betyder det:
      • Ethernet-kablet registreres.
      • Enheden har fået tildelt en IP-adresse fra computeren.
      • Forbindelsen er klar.
11. Installér TM Camera-appen
    • Download TM Camera-appen fra "App Store" (hvis den ikke allerede er installeret).
    • Med appen kan du justere FPS og indstillingerne for videokvalitet på dit iOS-kamera.
12. Aktivér tilladelser
    • På iOS-enheden skal du gå til "Settings" → rul ned, og vælg "TM Camera".
    • Sørg for, at både "Local Network" og "Camera" er slået til.

Eksempel:

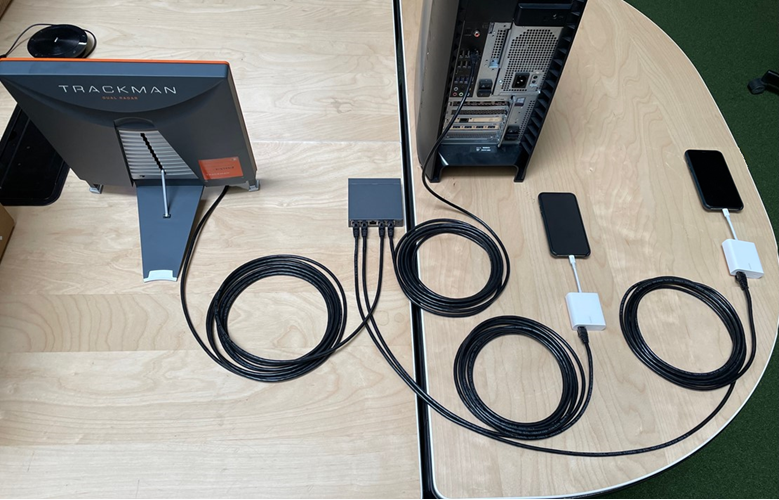

• Nedenfor er en illustration af den endelige opsætning med en PoE-switch (Power-over-Ethernet).
• I denne konfiguration leverer Ethernet-kablet både data og strøm til iOS-enheden.

Så er du færdig! Vi anbefaler, at du genstarter computeren og radaren – derefter er du klar til at åbne TPS, og alle enheder bør kunne kommunikere med hinanden.

Det sidste trin er at beslutte, hvordan du vil placere dine iOS-enheder, dvs. på et stativ, en tripod eller monteret på en væg.

Hvis du har problemer eller spørgsmål til denne opsætning, kan du indsende en supportticket her.
