Hinweis: Stellen Sie vor dem Start mit PEAK sicher, dass das Kameraobjektiv vom Kunden oder vom Installateur physisch installiert und korrekt positioniert wurde.

• GRÜN: Stellt den Fokus ein; als Letztes einstellen.
• ROT: Stellt die Helligkeit ein, dies zuerst auf maximale Helligkeit setzen.
• BLAU: Stellt den leichten Zoom ein, dies als Zweites einstellen. Passen Sie nach Bedarf den Zoom an und stellen Sie dann den Fokus erneut ein.

Einrichten der Kamera in PEAK

1. Treiber installieren
   • Führen Sie das PEAK- und Kameratreiber-Installationsprogramm aus (http://link.trackman.dk/idspeakdriver)
   • Wählen Sie während der Installation die Standardinstallation aus.
   • Am Ende kann ein Neustart erforderlich sein.
2. Öffnen Sie PEAK
   • Starten Sie die PEAK-Software.
   • Wenn das Kamerafenster nicht automatisch erscheint, klicken Sie auf das Kamerasymbol oben links.



3. Kameraeinstellungen öffnen
   • Sie befinden sich nun in der Kameraschnittstelle, in der Einstellungen wie FPS, Gamma, Belichtung und Auflösung angepasst werden können.
   • Wir konzentrieren uns nur auf einige wichtige Optionen auf der linken Seite.
   • Jetzt sind Sie in der Kameraschnittstelle, in der wir mit FPS, Gamma, Belichtung, Auflösung und all diesen Dingen arbeiten. Wir werden uns nur um einige Optionen auf der linken Seite kümmern:



4. Automatische Bildanpassung

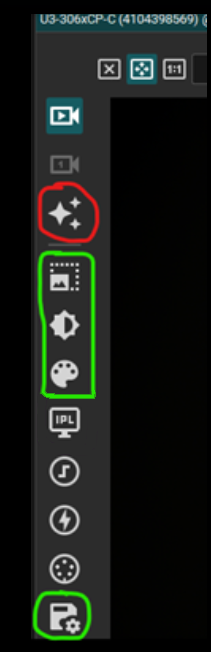

   • Klicken Sie auf das Symbol (ähnlich dem Logo der Pittsburgh Steelers), das im Leitfaden rot umkreist ist.
   • Dies führt eine automatische Anpassung aus, um gute Einstellungen abzuschätzen.
   • Normalerweise funktioniert es gut, aber wir werden die Optionen, die in Grün markiert sind, weiter optimieren.
5. Position und Größe
   • Passen Sie im oberen grünen Abschnitt die Auflösung an.
   • Eine gängige Einstellung ist 1440x1080, aber TPS schneidet das Bild ohnehin quadratisch zu; daher ist die genaue Auflösung nicht entscheidend.
6. Helligkeit / Bildrate
   • Stellen Sie im nächsten grünen Abschnitt Belichtungszeit und Bildrate ein.
   • Zielen Sie auf:
     • FPS ≈ 120
     • Belichtung zwischen 3 und 9
   • Machen Sie sich keine Sorgen, wenn das Bild immer noch dunkel aussieht – das beheben wir später in der Gammaeinstellung.
7. Farbe
   • Passen Sie im Abschnitt mit dem Palettensymbol die Rot-, Grün- und Blauwerte bei Bedarf an.
8. Live-Feed pausieren
   • Bevor Sie Ihre Konfiguration speichern, klicken Sie auf die Kamerataste, um das Live-Bild anzuhalten.



9. Kameraprofil speichern
   • Klicken Sie auf die Schaltfläche Kamera-Parameter speichern/laden (Diskettensymbol in Grün).



   • Wählen Sie im neuen Fenster "Speichern", um Ihr Profil zu speichern.
10. Profil mit dem richtigen Namen speichern
    • Navigieren Sie zu: C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
    • Benennen Sie die Datei genau wie folgt: U3-3060CP-C-HQ-Rev.2.2_view.cset
    • Benennungsregeln:
      • Der Dateiname muss die vollständige Modellnummer der Kamera einschließlich ihrer Revisionsnummer enthalten.
      • Ersetzen Sie "view" durch die entsprechende Kameraposition (z.B. DTL, RFO, LFO, usw.).
      • Die Datei muss mit der Erweiterung .cset enden.
    • Überprüfen Sie die Standarddatei in diesem Ordner, um das korrekte Benennungsformat zu bestätigen.
11. Einrichtung abschließen
    • Schließen Sie die PEAK-Software.
    • Öffnen Sie TPS.

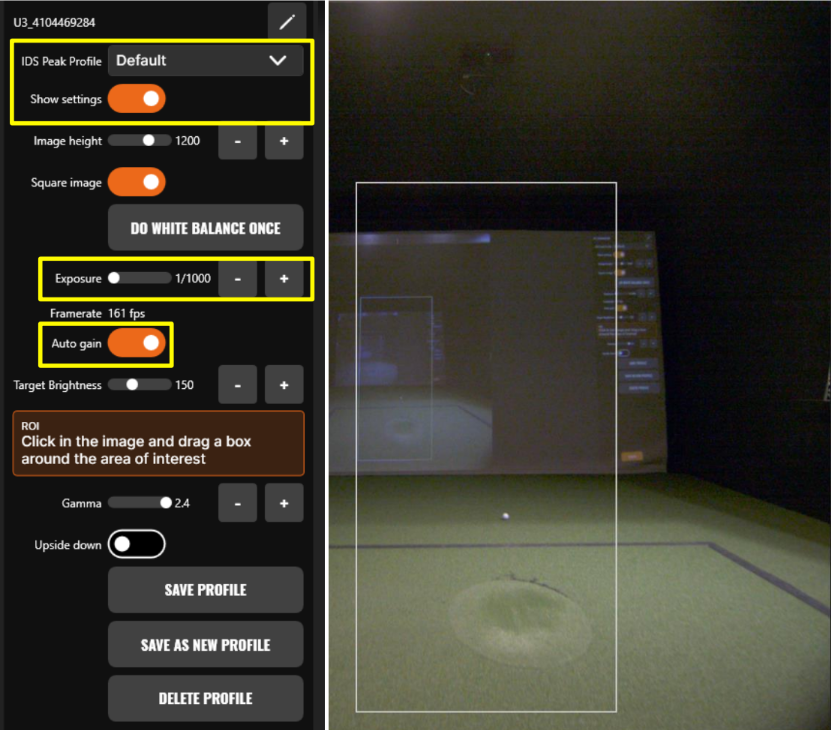

    • Die IDS Camera sollte jetzt in TPS erscheinen, wo Sie sie umbenennen und ihr die soeben erstellte Profildatei zuweisen können.
