Montage Ihrer Trackman iO-Einheit

Es kann vorkommen, dass Sie Ihre Trackman iO-Einheit nach der Fehlersuche oder nach einer Reparatur erneut montieren müssen.

Dieser Artikel enthält eine Anleitung zur erneuten Montage Ihres Trackman iO. Hierfür gibt es zwei Montagetypen, die im Folgenden näher erläutert werden.

Wenn Sie das Gerät zum ersten Mal installieren, siehe TMiO | Übersicht der Installationsanleitungen und Videos für den Trackman iO

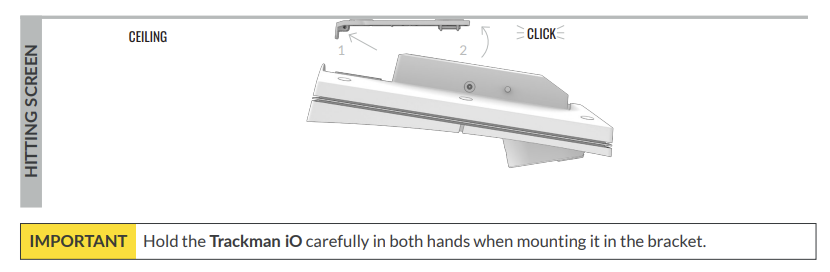

Montagetyp A: Direkte Deckenmontage

Dieser Montagetyp eignet sich für Distanzen zwischen der Schlagfläche und der Decke von 285 cm (9’4”) bis 305 cm (10’0”).

Gehen Sie wie folgt vor:

1. Positionierung: Heben Sie Ihren Trackman iO mit beiden Händen schräg zur Deckenhalterung an.
2. Montage: Drücken Sie die Einheit leicht in die Halterung, bis Sie ein Klickgeräusch hören. Lassen Sie das Gerät nicht los, bevor Sie sicher sind, dass der Verschluss eingerastet ist.

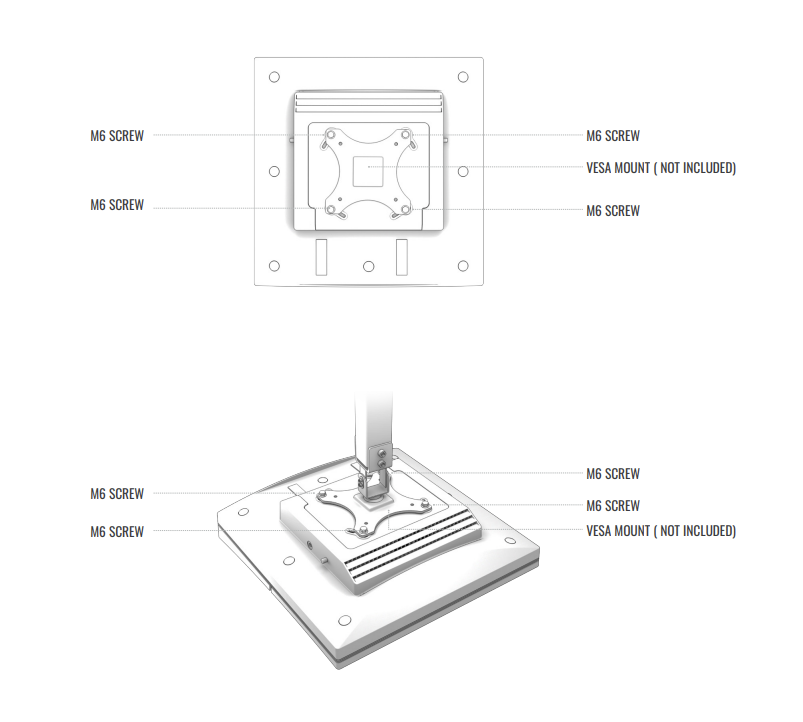

Montagetyp B: VESA-Montage mit einstellbarem Abhängerohr/Halterung

Dieser Montagetyp wird verwendet, wenn die Distanz zwischen der Schlagfläche und der Decke mehr als 305 cm (10’0”) beträgt.

Gehen Sie wie folgt vor:

1. Befestigung: Befestigen Sie Ihren Trackman iO mit den mitgelieferten vier M6-Schrauben an der VESA-Halterung und ziehen Sie sie fest.
   • Wichtig: Bitten Sie eine zweite Person, den Trackman iO mit beiden Händen zu halten, während Sie die vier M6-Schrauben festziehen.
2. Ausrichtung: Stellen Sie sicher, dass die VESA-Halterung waagerecht ist und Ihr Trackman iO mit dem Schlagbildschirm ausgerichtet ist.

Anschließen der Kabel

1. Ethernet-Kabel:
   • Wenn Ihr Trackman iO direkt an der Decke montiert ist, seien Sie vorsichtig, da beim Anschließen des Ethernet-Kabels nur wenig Platz zur Verfügung steht.
2. AC/DC-Netzadapter:
   • Schließen Sie das Netzkabel an den AC/DC-Adapter an.
   • Legen Sie den Adapter auf die Ablage des Trackman iO.
   • Stecken Sie den DC-Stecker in den DC-Stromanschluss an der Seite des Trackman iO.
   • Stellen Sie sicher, dass der Adapter mit den Klettbändern an Ihrem Trackman iO befestigt ist.
3. Einschalten:
   • Schließen Sie den Netzstecker des AC/DC-Adapters an eine geeignete Steckdose an. Ihr Trackman iO schaltet sich ein.

Jetzt können Sie Ihren Trackman iO verwenden!
