PC | Verbindungsleitfaden für den Indoor-Simulator

Dieser Leitfaden führt Sie durch bewährte Verfahren für PC-Verbindungen in Ihrem Trackman-Setup, einschließlich TM4/TMiO-Einheit, Projektor, Touchscreen, IDS Cameras und Netzwerkkonnektivität.

Verwenden Sie die folgenden Bilder als Orientierung, um die einzelnen Anschlüsse auf der Rückseite des PCs zu finden. Wählen Sie den PC aus, den Sie verwenden.

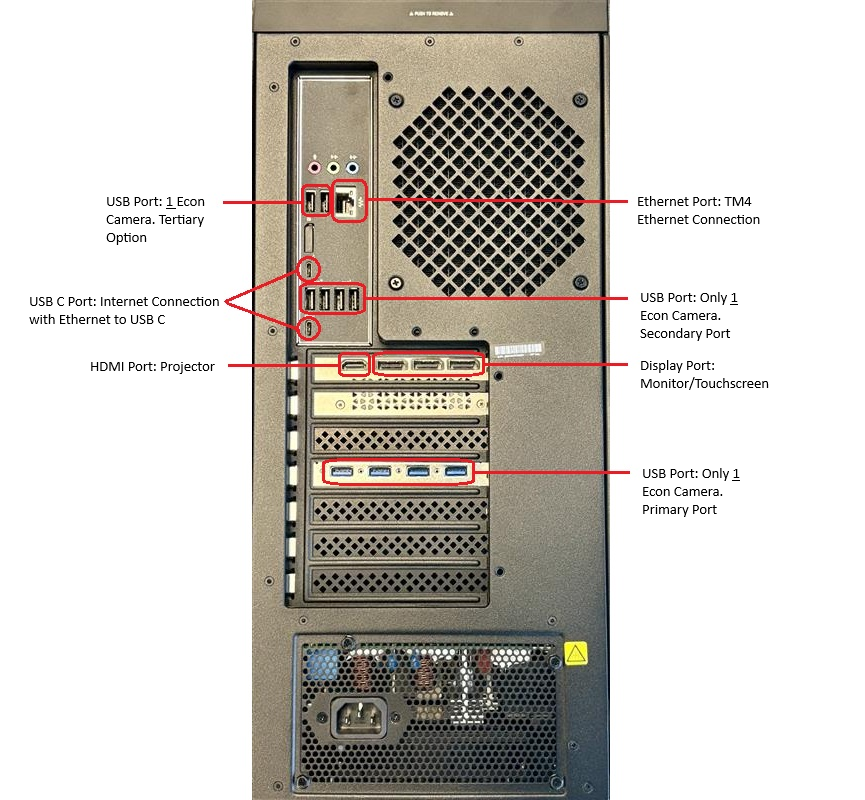

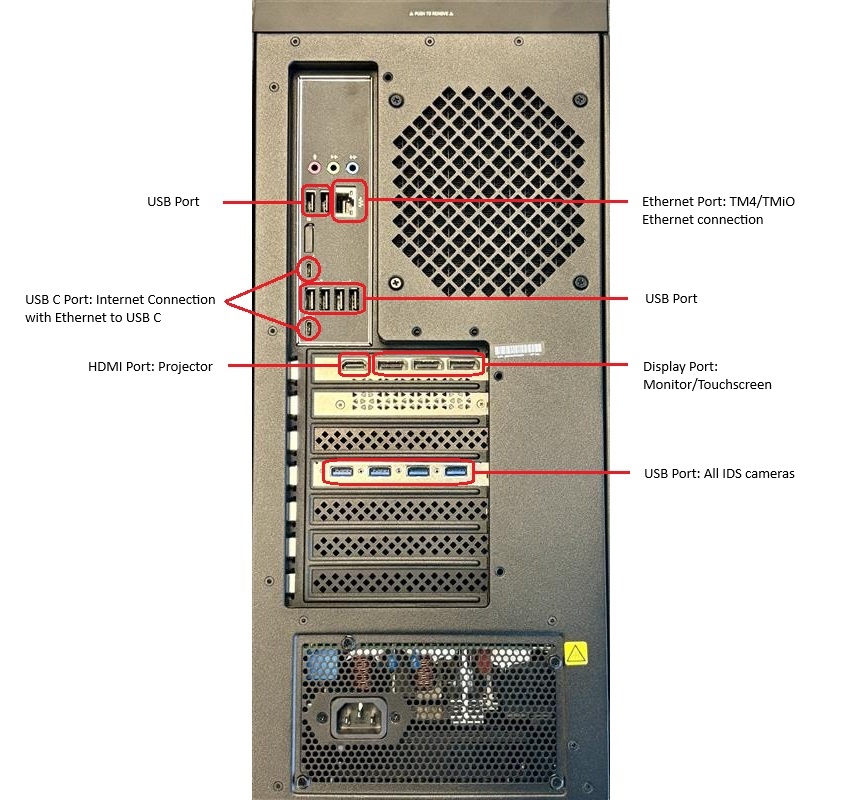

HP Omen - Allgemeine Einrichtung/IDS Setup

IDS PC.png

HP Omen - USB Swing Setup

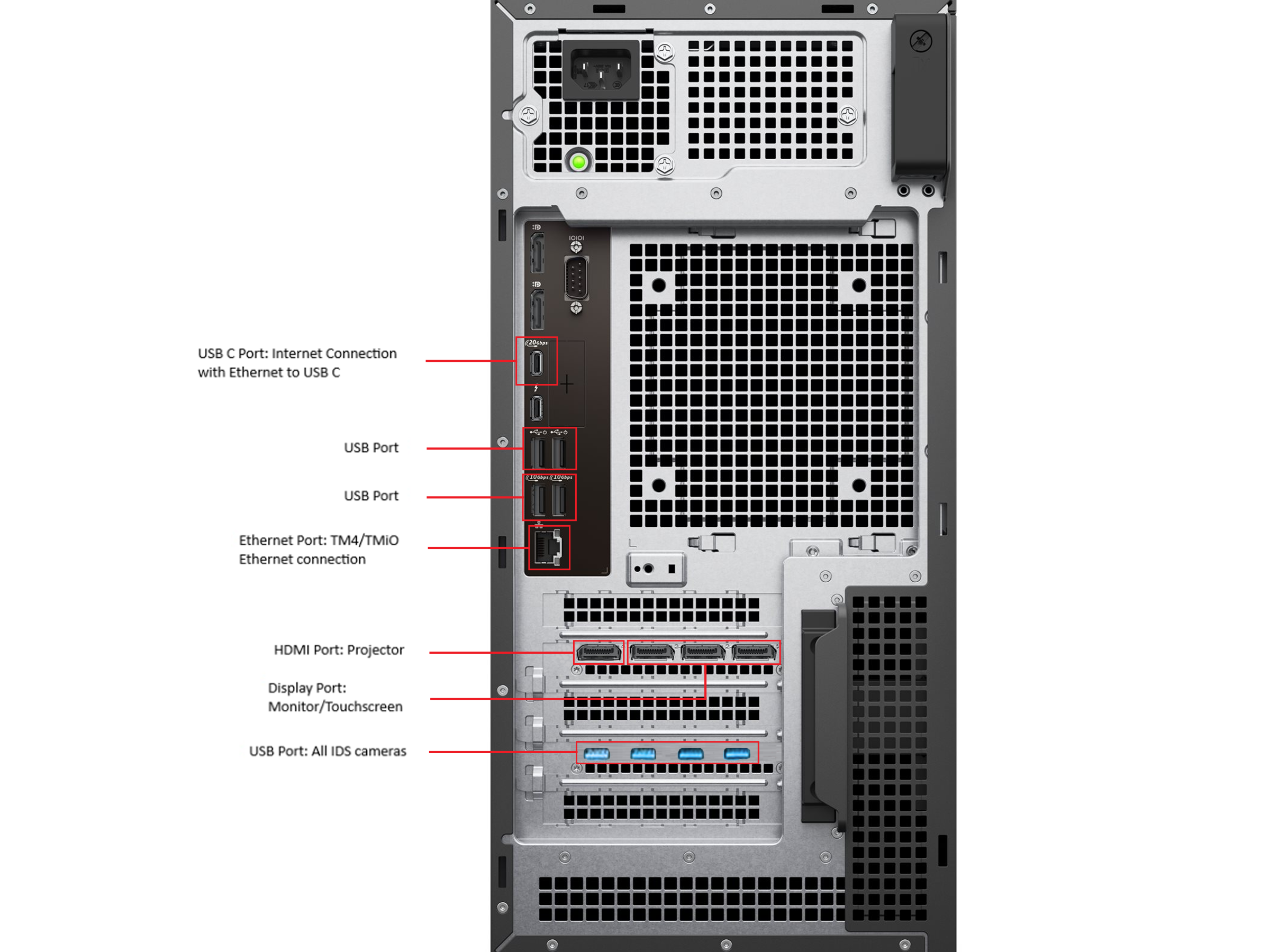

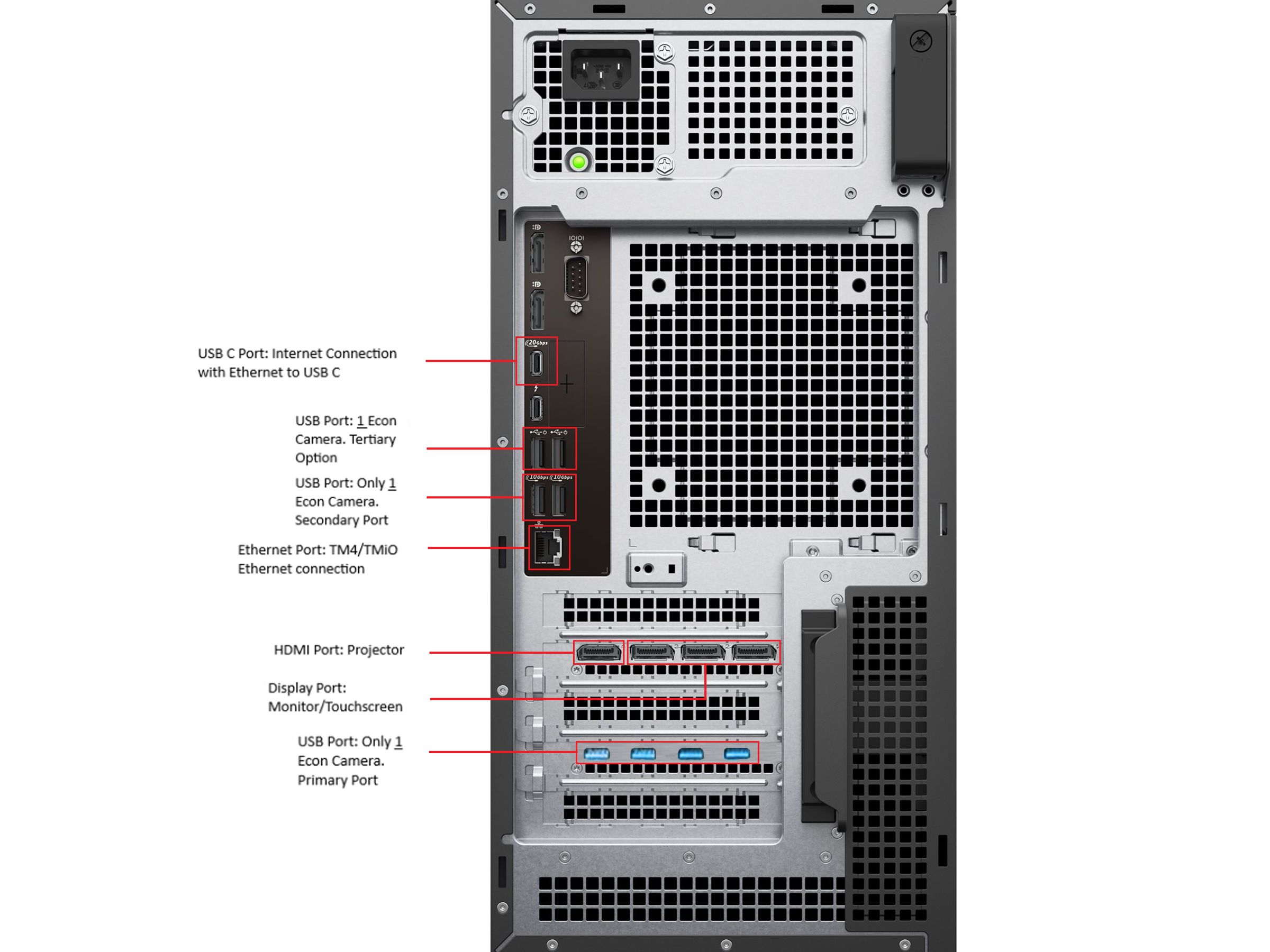

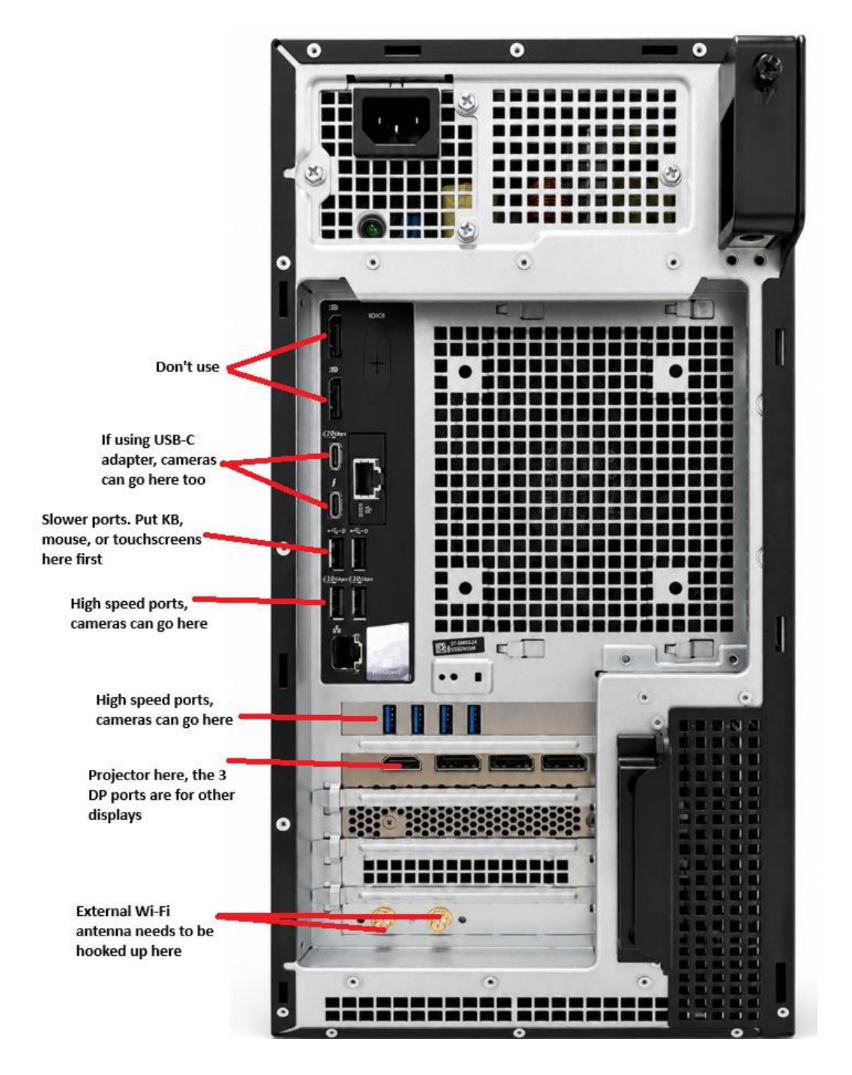

Dell Pro Max Tower - USB Swing Setup

Ethernet-Verbindung (TM4 / TMiO Radar)

Port-Typ: Standard-Ethernet (RJ45)
Verwendung: Verbinden Sie Ihr TM4- oder TMiO-Radar direkt mit dem PC.
Dies ist der dedizierte Radar-Ethernet-Port und sollte nicht für das Internet oder andere Geräte genutzt werden.

USB-Ports (Allgemeine Verwendung)

Diese Ports können für Peripheriegeräte wie Tastatur, Maus, USB-Laufwerke oder anderes Zubehör verwendet werden.

Es gibt zwei Sätze von USB-Ports:

  • Obere USB-Ports – für allgemeines Zubehör
  • Untere USB-Ports (blaue Ports) – Hochgeschwindigkeits-USB-3.0-Ports
    • Wird für IDS Cameras verwendet (alle IDS Cameras müssen hier angeschlossen werden)

Notizen:

  • Alle USB-Kameras sollten an Hochgeschwindigkeits-USB-Ports angeschlossen werden.
    • Diese sind je nach PC in der Regel mit Bezeichnungen wie „SS“, „USB 3.x“, „5Gbps“ oder „10Gbps“ gekennzeichnet.
  • USB-Geräte, die keine Kameras sind, können an die übrigen bzw. langsameren USB-Ports angeschlossen werden.
  • Welcher physische USB-Port für die jeweilige Kamera verwendet wird, ist nicht entscheidend, solange die Kamera an einen Hochgeschwindigkeits-USB-Port angeschlossen ist.

  • Wenn mehrere USB Swung Kameras verwendet werden, empfehlen wir, sie nach Möglichkeit auf separate Hochgeschwindigkeits-USB-Ports zu verteilen, statt sie alle an benachbarte Ports anzuschließen.

USB-C-Port (Internetverbindung)

Verwendung: Internetverbindung über Ethernet-zu-USB-C-Adapter, wenn die Standard-Ethernet-Buchse nicht für das Internet genutzt wird.
Dieser Port wird häufig verwendet, wenn:

  • Der primäre Ethernet-Port ist für das Radar reserviert
  • Sie müssen das Internet über einen USB-C-Adapter bereitstellen

HDMI-Port (Projektor)

Verwendung: Schließen Sie Ihren Projektor an.

Dies ist der dedizierte HDMI-Ausgang und sollte nur für den Projektor verwendet werden, um die Videostabilität sicherzustellen.

DisplayPort (Touchscreen / Monitor)

Verwendung: Verbinden Sie Ihren Touchscreen oder Standardmonitor.

DisplayPort ist die bevorzugte Verbindung für:

  • Trackman-Touchscreens
  • Displays in der Anlage, die höhere Bildwiederholraten oder Auflösungen erfordern

USB 3.0-Ports (IDS Cameras)

Verwendung: Schließen Sie alle IDS Impact Cameras an diese blauen USB-3.0-Ports an.

Dies gewährleistet:

  • Ausreichende Bandbreite
  • Stabile Videoübertragung
  • Korrekte Leistung in TPS und dem Portal
Komponente Zu verwendender Port Notizen
TM4/TMiO-Radar Ethernet-Port Dediziert; nicht für das Internet verwenden
Projektor HDMI-Port Nur ein Gerät sollte den HDMI-Anschluss verwenden
Touchscreen / Monitor DisplayPort Beste Leistung + von Trackman empfohlen
IDS Cameras USB 3.0 (blaue Ports) Erforderlich für stabile Kameraleistung
Internet USB-C (mit Ethernet→USB-C) Verwenden Sie diesen Anschluss, wenn das Radar bereits den Ethernet-Port nutzt
Tastatur/Maus USB-Ports Jeder verfügbare allgemeine USB-Port
