Leitfaden zum Verkabeln von iOS-Kameras

Wenn Sie Ihre iOS-Kameras verkabeln möchten, befolgen Sie bitte den Leitfaden unten. Er enthält Details zu allen benötigten Produkten sowie die erforderlichen Schritte.

1. Kaufen Sie einen 5-Port-Switch
   • Entscheiden Sie, ob Sie einen PoE (Power over Ethernet) oder einen Non-PoE-Switch möchten.
   • PoE: (empfohlen): Lädt iOS-Geräte direkt über das Ethernet-Kabel auf.
   • Non-PoE: Günstiger, aber jedes iOS-Gerät benötigt zusätzlich ein separates Lightning-Ladekabel.
2. Platzieren Sie den Switch und schließen Sie ihn an die Stromversorgung an.
   • Positionieren Sie den Switch in der Nähe des PCs.
   • Stecken Sie ihn in eine Steckdose.
3. Bereiten Sie Ethernet-Kabel vor
   • Sie benötigen ein Ethernet-Kabel pro iOS-Kamera.
   • Verwenden Sie hochwertige Cat7-Kabel für beste Leistung.
     • Mehrere Längenoptionen
     • Optionen für Flachkabel
4. Kameras anschließen

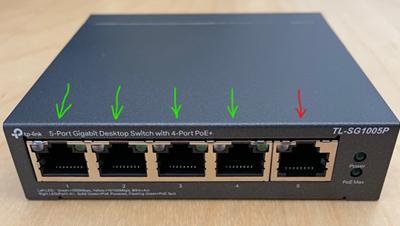

   • Für PoE-Switches: Stecken Sie das Ethernet-Kabel jeder Kamera in einen grünen PoE-Port am Switch.
   • Für Non-PoE-Switches: Alle Ports sind gleich—stecken Sie einfach das Ethernet-Kabel jeder Kamera ein.
   • Führen Sie das Kabel zu dem Ort, an dem jede Kamera platziert wird.



5. Trackman-Radar anschließen
   • Führen Sie ein Ethernet-Kabel von einem verfügbaren Port am Switch zum Trackman-Radar.
6. PC anschließen
   • Führen Sie ein weiteres Ethernet-Kabel von einem verfügbaren Port am Switch zum PC.
7. iOS-Geräte anschließen
   • Jede iOS-Kamera benötigt einen Lightning-zu-Ethernet-Adapter.
     • Sie können jede Marke verwenden, wir empfehlen jedoch den offiziellen Apple/Belkin-Adapter für höchste Zuverlässigkeit. Lightning‑zu‑Ethernet

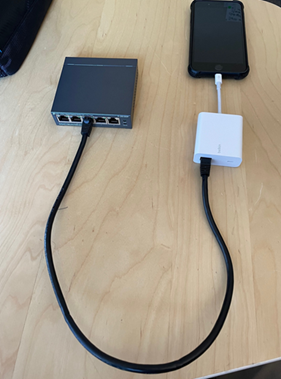

   • Stecken Sie das Ethernet-Kabel vom Switch in den Adapter, dann verbinden Sie den Adapter mit dem iOS-Gerät.
8. iOS-Geräte mit Strom versorgen
   • Wenn Sie einen PoE-Switch verwenden, erhalten Ihre iOS-Geräte sowohl Strom als auch Daten über das Ethernet-Kabel.
   • Wenn Sie einen Non-PoE-Switch verwenden, muss jedes iOS-Gerät zusätzlich mit einem Lightning-Ladekabel für Strom versorgt werden.

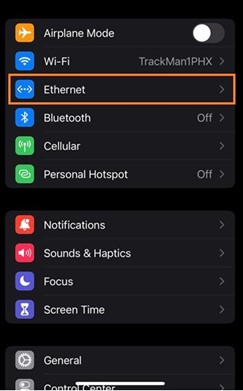

9. Sobald das iOS-Gerät angeschlossen ist, öffnen Sie „Settings“. Dort sollte ein Abschnitt „Ethernet“ angezeigt werden:



10. Ethernet-Verbindung überprüfen
    • Auf dem iOS-Gerät: Wenn Sie „Ethernet“ in den Netzwerkeinstellungen sehen, bedeutet das:
      • Das Ethernet-Kabel wird erkannt.
      • Das Gerät hat eine IP-Adresse vom Computer erhalten.
      • Die Verbindung ist einsatzbereit.
11. TM Camera-App installieren
    • Laden Sie die TM Camera-App aus dem App Store herunter (falls sie nicht bereits installiert ist).
    • Mit dieser App können Sie die Bildrate (FPS) und die Videoqualitätseinstellungen Ihrer iOS-Kamera anpassen.
12. Berechtigungen aktivieren
    • Gehen Sie auf dem iOS-Gerät zu Einstellungen → scrollen Sie nach unten und wählen Sie TM Camera.
    • Stellen Sie sicher, dass sowohl die Berechtigungen für das lokale Netzwerk als auch für die Kamera aktiviert sind.

Beispiel:

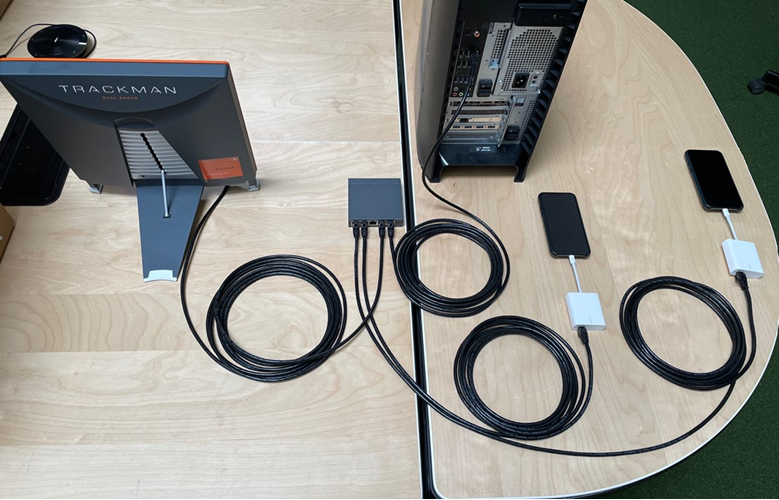

• Nachfolgend eine Illustration der endgültigen Einrichtung mit einem PoE (Power-over-Ethernet)-Switch.
• In dieser Konfiguration liefert das Ethernet-Kabel sowohl Daten als auch Strom an das iOS-Gerät.

Sie sind fertig! Wir empfehlen, den Computer und das TrackMan-Radar neu zu starten. Anschließend können Sie TPS öffnen; alle Geräte sollten miteinander kommunizieren.

Der letzte Schritt besteht darin, zu entscheiden, wie Sie Ihre iOS-Geräte positionieren, z.B. auf einem Ständer, Stativ oder an der Wand montiert.

Wenn Sie Probleme oder Fragen zu diesem Setup haben, zögern Sie bitte nicht, uns zu kontaktieren, indem Sie hier ein Support-Ticket einreichen
