Antes de comenzar con PEAK, asegúrese de que el lente de la cámara esté físicamente instalado y posicionado correctamente por el cliente o el instalador.

• VERDE: Ajusta el enfoque; configúrelo al final.
• ROJO: Ajusta el brillo; configúrelo primero al máximo.
• AZUL: Ajusta un zoom leve; configúrelo en segundo lugar. Después de ajustar el zoom según sea necesario, vuelva y ajuste el enfoque nuevamente.

Configurar la cámara en PEAK

1. Instalar controladores
   • Ejecute el instalador de los controladores de PEAK y de la cámara (http://link.trackman.dk/idspeakdriver)
   • Elija la configuración típica durante la instalación.
   • Puede ser necesario reiniciar al final.
2. Abra PEAK
   • Iniciar el software PEAK.
   • Si la ventana de la cámara no aparece automáticamente, haga clic en el ícono de la cámara en la parte superior izquierda.



3. Acceder a la configuración de la cámara
   • Ahora está en la interfaz de la cámara donde se pueden ajustar configuraciones como FPS, gamma, exposición y resolución.

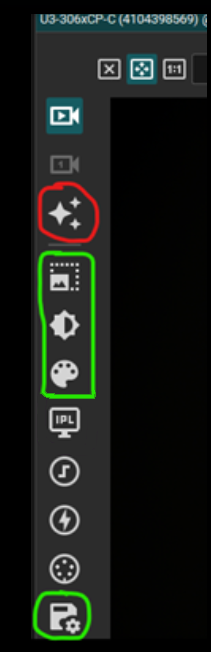

   • Nos centraremos solo en algunas opciones clave a lo largo del lado izquierdo.
   • Ahora está en la interfaz de la cámara donde se ajustan FPS, gamma, exposición y resolución, entre otros. Solo nos ocuparemos de algunas opciones a lo largo del lado izquierdo:



4. Ajuste automático de imagen
   • Haga clic en el icono (similar al logo de los Pittsburgh Steelers) marcado en rojo en la guía.
   • Esto realiza un ajuste automático para estimar valores adecuados.
   • Generalmente funciona bien, pero afinaremos más con las opciones marcadas en verde.
5. Posición y Tamaño
   • En la sección verde superior, ajuste la resolución.
   • Una configuración común es 1440x1080, pero TPS recortará su propio cuadrado independientemente, por lo que la resolución exacta no es crítica.
6. Brillo / Tasa de fotogramas
   • En la siguiente sección verde, ajuste el Tiempo de exposición y la Tasa de fotogramas.
   • Objetivo:
     • FPS ≈ 120
     • Exposición entre 3–9
   • No se preocupe si la imagen aún se ve oscura; lo corregiremos más adelante en la configuración de Gamma.
7. Color
   • En la sección con el ícono de paleta, ajuste los niveles de Rojo, Verde y Azul si es necesario.
8. Pausar la Transmisión en Vivo
   • Antes de guardar su configuración, haga clic en el botón de la cámara para pausar la imagen en vivo.



9. Guardar Perfil de Cámara
   • Haga clic en el botón de Guardar/Cargar parámetros de la cámara (icono de disco en verde).



   • En la nueva ventana, seleccione Guardar para almacenar su perfil.
10. Guardar el Perfil con el Nombre Correcto
    • Navegue hasta: C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
    • Nombre el archivo exactamente como sigue: U3-3060CP-C-HQ-Rev.2.2_view.cset
    • Reglas de nomenclatura:
      • El nombre del archivo debe incluir el número completo del modelo de la cámara, incluyendo su número de revisión.
      • Reemplace “view” con la posición apropiada de la cámara (por ejemplo, DTL, RFO, LFO, etc.).
      • El archivo debe terminar con la extensión .cset.
    • Verifique el archivo Default en esta carpeta para confirmar el formato de nomenclatura correcto.
11. Finalizar Configuración
    • Cerrar el software PEAK.
    • Abrir TPS.

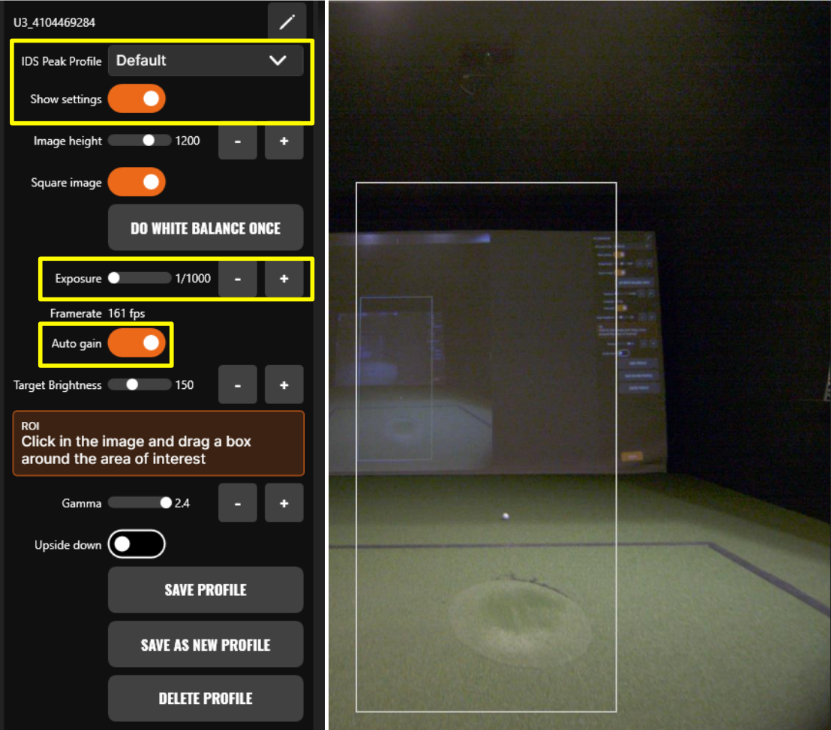

    • La cámara IDS ahora debería aparecer en TPS, donde puede renombrarla y asignarla al archivo de perfil que acaba de crear.
