Montaje de su unidad Trackman IO
Es posible que deba volver a montar su unidad Trackman IO después de solucionar problemas o de recibirla tras una reparación.
Este artículo incluye una guía sobre cómo volver a montar su Trackman iO en su lugar. Para ello, existen dos tipos de montaje, que se detallarán a continuación.
Si es la primera vez que está instalando su unidad, por favor vea TMiO | Resumen de Instrucciones de Instalación y Videos

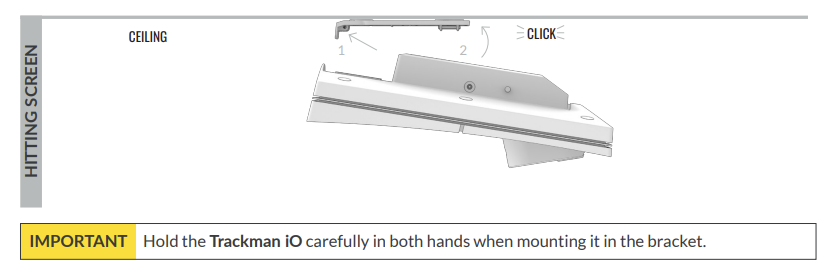

Tipo de montaje A: Montaje directo al techo
Este tipo de montaje es adecuado para distancias entre la superficie de golpeo y el techo de 285 cm (9’4”) a 305 cm (10’0”).
Para realizar esto, por favor:
- Posicionamiento: Use ambas manos, levante su Trackman IO en un ángulo hacia el soporte del techo.
- Montaje: Empuje ligeramente la unidad hasta que escuche un clic. No suelte la unidad hasta estar seguro de que el bloqueo se ha activado.

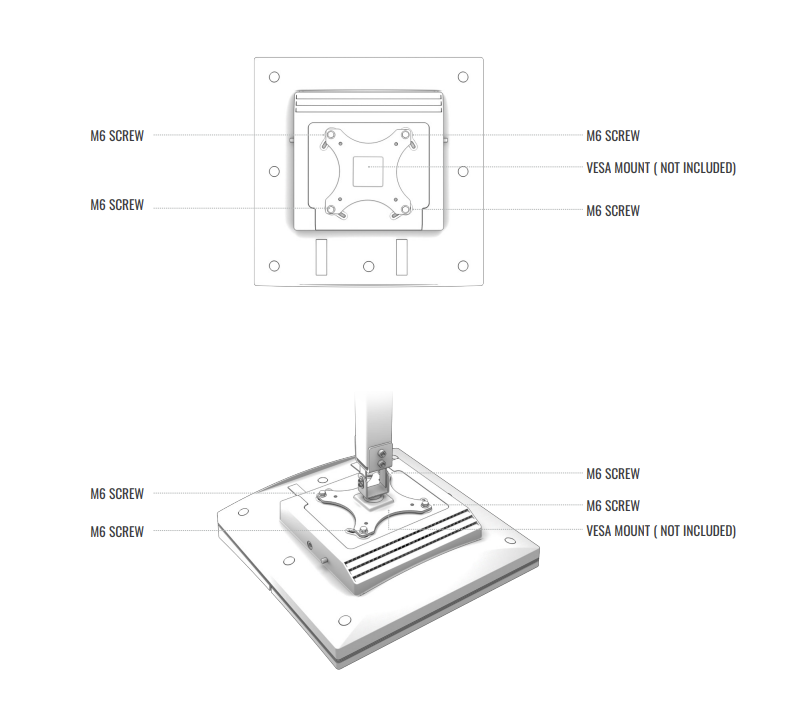

Tipo de montaje B: Montaje VESA con poste/soporte de suspensión ajustable
Este tipo de montaje se utiliza cuando la distancia entre la superficie de golpe y el techo supera los 305 cm (10’0”).
Para realizar esto, por favor:
-
Fijación: Fije su Trackman iO al soporte VESA utilizando los 4 tornillos M6 suministrados y apriételos.
- Importante: Pida a otra persona que le ayude a apretar los 4 tornillos M6 mientras sostiene el Trackman IO con ambas manos.
- Alineación: Asegúrese de que el soporte VESA esté nivelado y que su Trackman IO esté alineado con la pantalla de impacto.
Conexión de cables
-
Ethernet Cable:
- Si su Trackman iO está montado directamente al techo, tenga cuidado, ya que habrá poco espacio al conectar el Ethernet Cable.
-
Adaptador de corriente AC/DC:
- Conecte el cable de alimentación de red al adaptador AC/DC.
- Coloque el adaptador en la repisa del Trackman iO.
- Conecte el DC connector en el DC power plug en el lateral del Trackman iO.
- Asegúrese de que el adaptador esté fijado a su Trackman iO usando las tiras de Velcro.
-
Encendido:
- Conecte el enchufe del adaptador AC/DC a una toma de corriente adecuada. Su Trackman iO se encenderá.
¡Ahora está listo para usar su Trackman iO!
