Esta guía te muestra todas las mejores prácticas de conexión del PC para tu configuración de Trackman, incluyendo el radar TM4/TMiO, el proyector, la pantalla táctil, las IDS Cameras y la conectividad de red. Usa la imagen de abajo como referencia para localizar cada puerto en la parte posterior del PC.
|

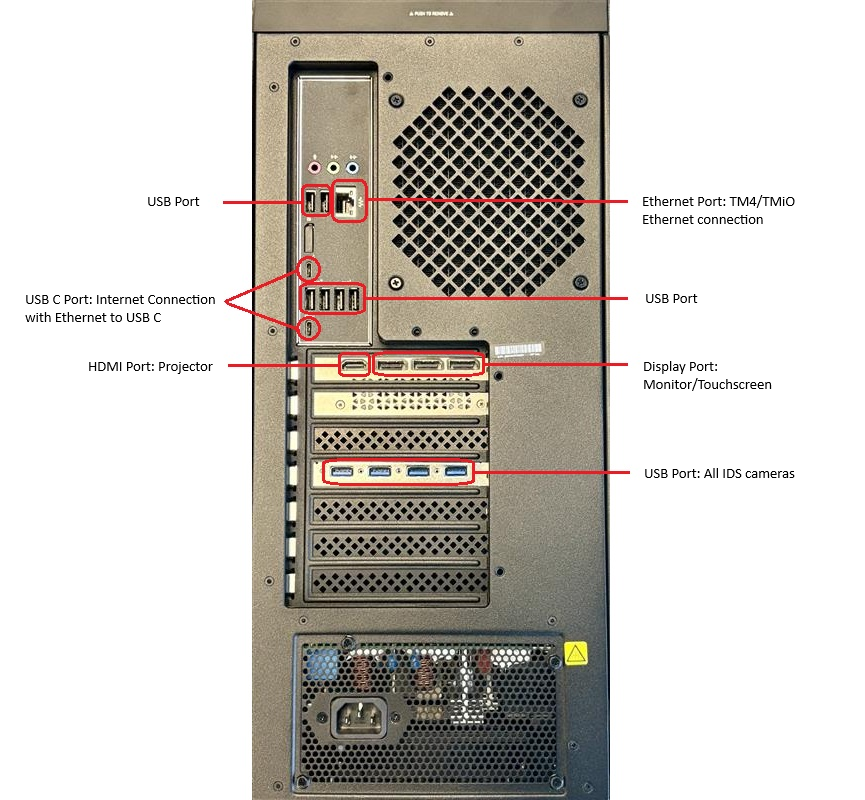

HP Omen - Configuración General/IDS |

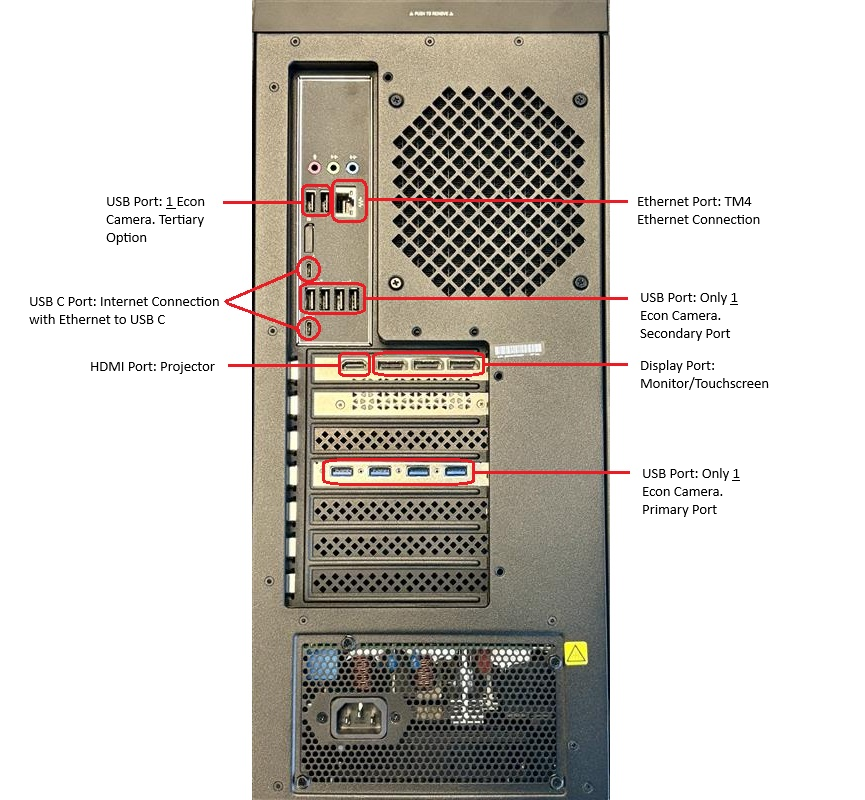

HP Omen - Configuración USB Swing |
|

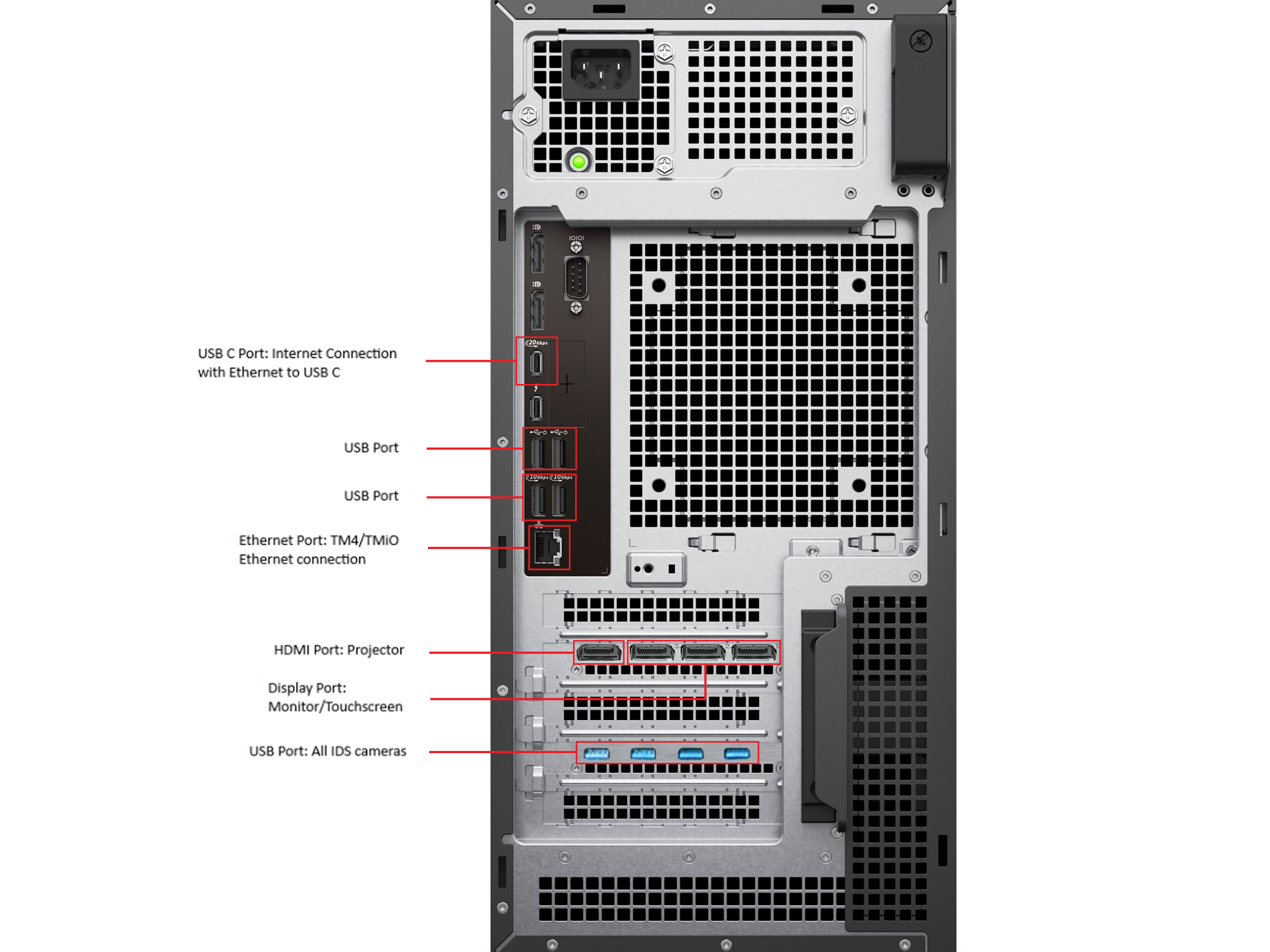

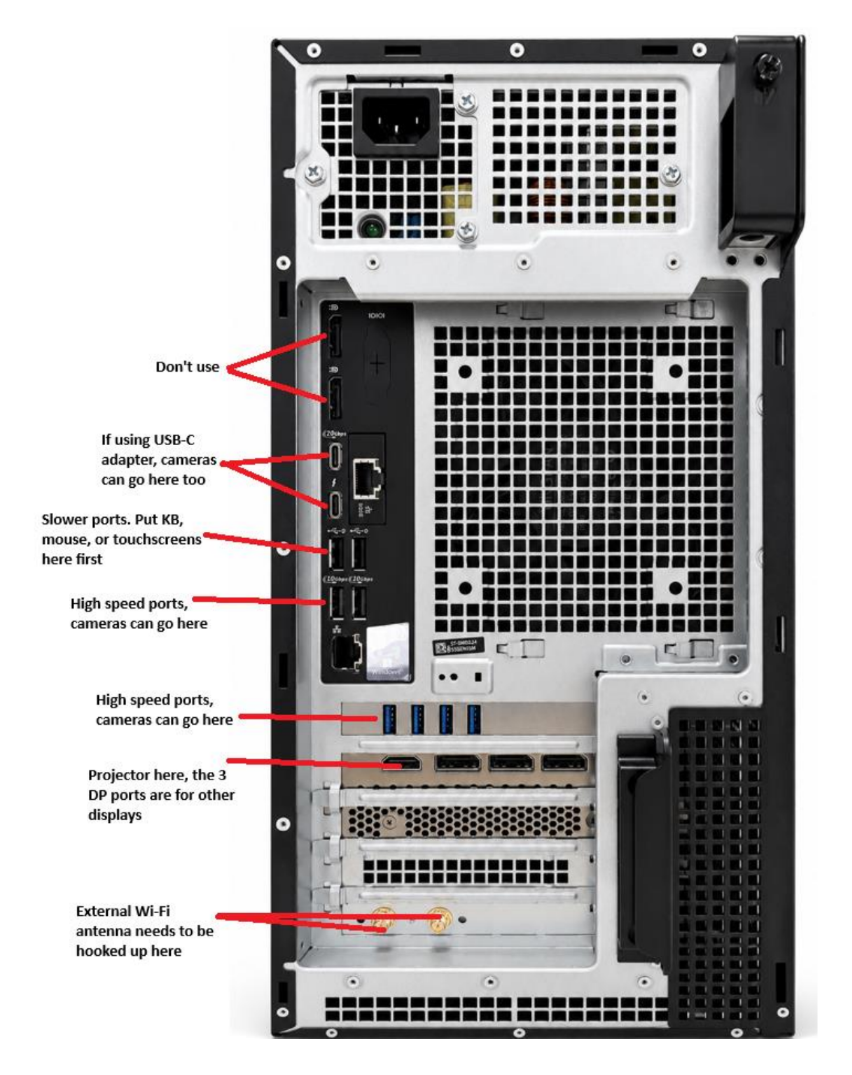

Dell Pro Max Tower - Configuración General/IDS |

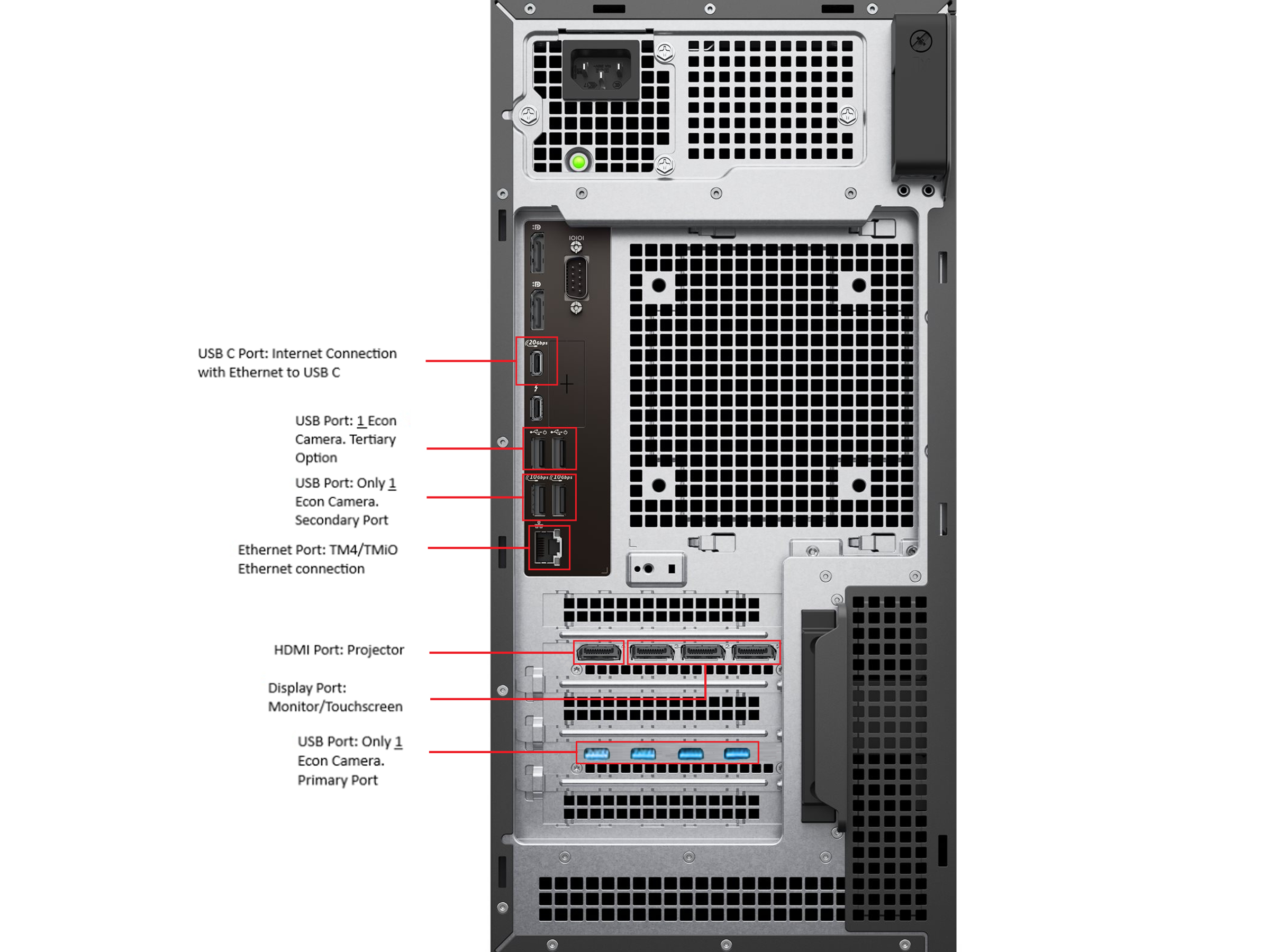

Dell Pro Max Tower - Configuración USB Swing |
Conexión Ethernet (Radar TM4 / TMiO)
Tipo de puerto: Ethernet estándar (RJ45)
Uso: Conectar tu radar TM4 o TMiO directamente al PC.
Este es el puerto Ethernet dedicado del radar y no debe usarse para Internet ni otros dispositivos.
Puertos USB (uso general)
Estos puertos pueden usarse para periféricos como un teclado, ratón, unidades USB u otros accesorios.
Se muestran dos conjuntos de puertos USB:
- Puertos USB superiores – Accesorios generales
- Puertos USB inferiores (puertos azules) – Puertos USB 3.0 de alta velocidad
- Usado para IDS Cameras (todas las IDS Cameras deben conectarse aquí)
Puerto USB-C (Conexión a Internet)
Uso: Conexión a Internet a través de un adaptador Ethernet a USB-C, cuando un conector Ethernet estándar no se está usando para internet.
Este puerto se usa comúnmente cuando:
- El puerto Ethernet principal está dedicado al radar
- Debes suministrar internet a través de un adaptador USB-C
Puerto HDMI (Proyector)
Uso: Conectar tu proyector.
Esta es la salida HDMI dedicada y sólo debe usarse para el proyector para garantizar la estabilidad del video.
DisplayPort (Pantalla táctil / Monitor)
Uso: Conectar tu pantalla táctil o monitor externo estándar.
DisplayPort es la conexión preferida para:
- Pantallas táctiles Trackman
- Pantallas de la instalación que requieren mayores frecuencias de actualización o resoluciones
Puertos USB 3.0 (IDS Cameras)
Uso: Conectar todas las IDS Cameras de impacto a estos puertos USB 3.0 azules.
Esto asegura:
- Ancho de banda adecuado
- Transferencia de video estable
- Rendimiento correcto dentro de TPS y el Portal
| Componente | Puerto a utilizar | Notas |
|---|---|---|
| Radar TM4/TMiO | Puerto Ethernet | Dedicado; no usar para internet |
| Proyector | Puerto HDMI | Sólo un dispositivo debe usar HDMI |
| Pantalla táctil / Monitor | DisplayPort | Mejor rendimiento + recomendado por Trackman |
| IDS Cameras | USB 3.0 (Puertos Azules) | Requerido para rendimiento estable de la cámara |
| Internet | USB-C (con Ethernet→USB-C) | Usa esto si el radar ya está usando el puerto Ethernet |
| Teclado/Ratón | Puertos USB | Cualquier puerto USB de uso general disponible |
