Guía para conectar por cable cámaras iOS

Si desea conectar por cable sus cámaras iOS, siga la guía a continuación, que incluye detalles sobre todos los productos e instrucciones que necesitará para completar la configuración.

1. Compre un switch de 5 puertos
   • Decida si desea un switch PoE (Power over Ethernet) o no PoE.
   • PoE: (recomendado): Carga dispositivos iOS directamente a través del cable Ethernet.
   • No PoE: Menos costoso, pero cada dispositivo iOS también necesitará un cable de carga Lightning por separado.
2. Coloque y encienda el switch
   • Coloque el switch cerca del PC.
   • Conéctelo a una toma de corriente.
3. Prepare los cables Ethernet
   • Necesitará un cable Ethernet por cada cámara iOS.
   • Utilice cables Cat 7 de calidad para el mejor rendimiento.
     • Varias longitudes disponibles
     • Opciones de cable plano
4. Conecte las cámaras

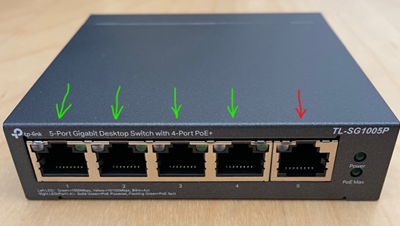

   • Para switches PoE: Conecte el cable Ethernet de cada cámara a un puerto PoE verde en el switch.
   • Para switches no PoE: Todos los puertos son iguales, solo conecte el cable Ethernet de cada cámara.
   • Pase el cable hasta el lugar donde estará cada cámara.



5. Conecte el radar Trackman
   • Pase un cable Ethernet desde cualquier puerto disponible en el switch hasta el radar Trackman.
6. Conecte el PC
   • Pase otro cable Ethernet desde cualquier puerto disponible en el switch hasta el PC.
7. Conecte dispositivos iOS
   • Cada cámara iOS requerirá un adaptador de Lightning a Ethernet.
     • Puede usar cualquier marca, pero recomendamos el adaptador oficial de Apple/Belkin para una mayor fiabilidad. Lightning a Ethernet

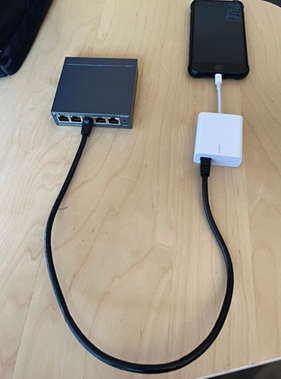

   • Conecte el cable Ethernet del switch al adaptador, luego conecte el adaptador al dispositivo iOS.
8. Alimentación de dispositivos iOS
   • Si usa un switch PoE, sus dispositivos iOS recibirán tanto energía como datos a través del cable Ethernet.
   • Si usa un switch no PoE, cada dispositivo iOS también deberá estar conectado a un cable de carga Lightning para obtener energía.

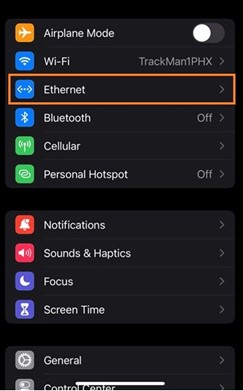

9. Una vez que tenga el dispositivo iOS conectado, vaya a Configuración y debería ver una sección “Ethernet” en la lista:



10. Verifique la conexión Ethernet
    • En el dispositivo iOS, si aparece “Ethernet” en la configuración de red, significa:
      • Se ha detectado el cable Ethernet.
      • El dispositivo ha adquirido una dirección IP del PC.
      • La conexión está lista.
11. Instale la aplicación TM Camera
    • Descargue la aplicación TM Camera desde la App Store (si no está ya instalada).
    • Esta aplicación le permite ajustar la tasa de FPS y la calidad de video de su cámara iOS.
12. Habilite los permisos
    • En el dispositivo iOS, vaya a Configuración → desplácese hacia abajo y seleccione TM Camera.
    • Asegúrese de que tanto los permisos de “Local Network” como de “Camera” estén activados.

Ejemplo:

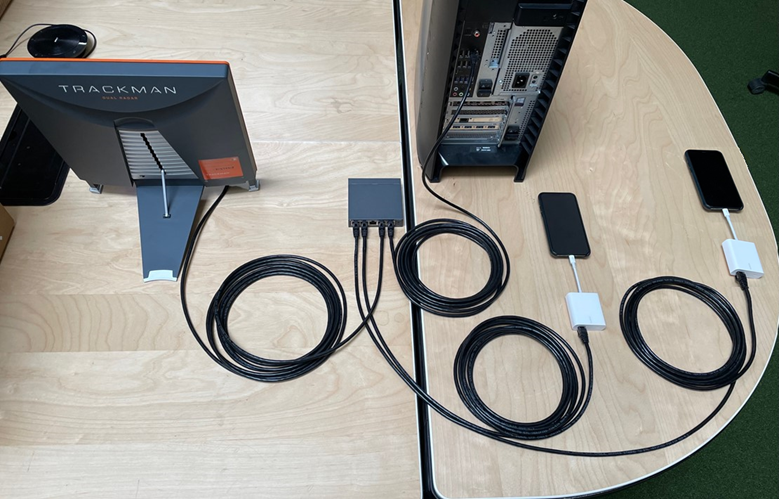

• A continuación se muestra una ilustración de la configuración final usando un switch PoE (Power-over-Ethernet).
• En esta configuración, el cable Ethernet proporciona tanto datos como energía al dispositivo iOS.

¡Listo! Recomendamos reiniciar el PC y el radar; luego podrá abrir TPS y todos los dispositivos deberían comunicarse entre sí.

El paso final es decidir cómo colocar sus dispositivos iOS; por ejemplo, en un soporte, en un trípode o montados en la pared.

Si tiene algún problema o pregunta con respecto a esta configuración, por favor envíe un ticket de soporte aquí
