Montage de votre unité Trackman iO
Il peut arriver que vous deviez remonter votre unité Trackman iO après un dépannage ou un retour de réparation.
Cet article inclut un guide sur la manière de remettre en place votre Trackman iO. Pour cela, il existe deux types de montage, qui seront tous deux détaillés ci-dessous.
Si c'est la première fois que vous installez votre unité, veuillez consulter TMiO | Aperçu des instructions et vidéos d'installation
Type de montage A : Montage direct au plafond
Ce type de montage convient pour une distance entre la surface de frappe et le plafond comprise entre 285 cm (9'4") et 305 cm (10'0").
Pour cela, veuillez :

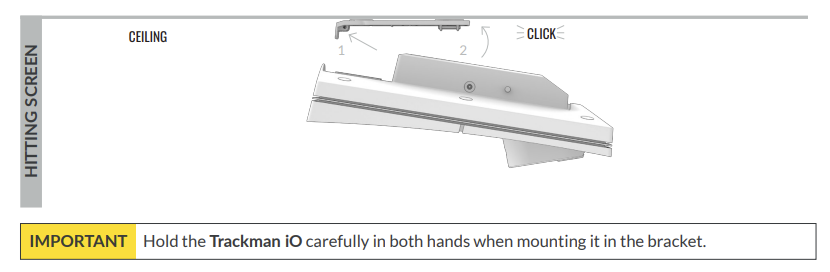

- Positionnement : Utilisez vos deux mains et soulevez votre Trackman iO en l’inclinant vers le support de plafond.
- Montage : Poussez doucement l’unité en place jusqu’à entendre un clic. Ne relâchez pas l’unité tant que vous n’êtes pas certain que le verrou s’est enclenché.
Type de montage B : Montage VESA avec mât/support réglable
Ce type de montage est utilisé lorsque la distance entre la surface de frappe et le plafond dépasse 305 cm (10'0").
Pour cela, veuillez :
-

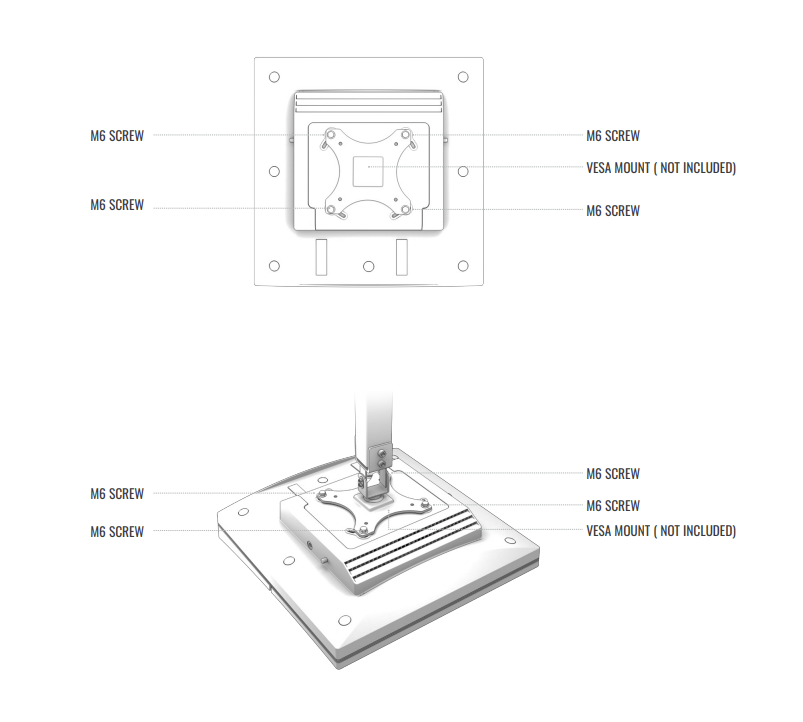

Fixation : Fixez votre Trackman iO au support de montage VESA à l'aide des 4 vis M6 fournies et serrez-les.
- Important : Faites-vous aider par une personne pour fixer les 4 vis M6 tout en tenant le Trackman iO à deux mains.
- Alignement : Assurez-vous que le support de montage VESA est de niveau et que votre Trackman iO est aligné avec l’écran de frappe.
Connexion des câbles
-
Câble Ethernet :
- Si votre Trackman iO est monté directement au plafond, soyez prudent car il y aura un espace limité lors du branchement du câble Ethernet.
-
Adaptateur d'alimentation AC/DC :
- Connectez le câble d’alimentation secteur à l’adaptateur AC/DC.
- Placez l'adaptateur sur l'étagère du Trackman iO.
- Branchez le connecteur DC sur la prise d’alimentation DC située sur le côté du Trackman iO.
- Assurez-vous que l'adaptateur est fixé à votre Trackman iO à l'aide des bandes Velcro.
-
Mise sous tension :
- Branchez la fiche d’alimentation de l’adaptateur AC/DC dans une prise secteur appropriée. Votre Trackman iO s’allumera.
Vous êtes maintenant prêt à utiliser votre Trackman iO !
