Ce guide présente les meilleures pratiques de connexion du PC pour votre configuration Trackman, y compris l’unité TM4/TMiO, le projecteur, l’écran tactile, les caméras IDS et la connectivité réseau.
Utilisez l’image ci-dessous comme référence pour repérer chaque port à l’arrière du PC.
|

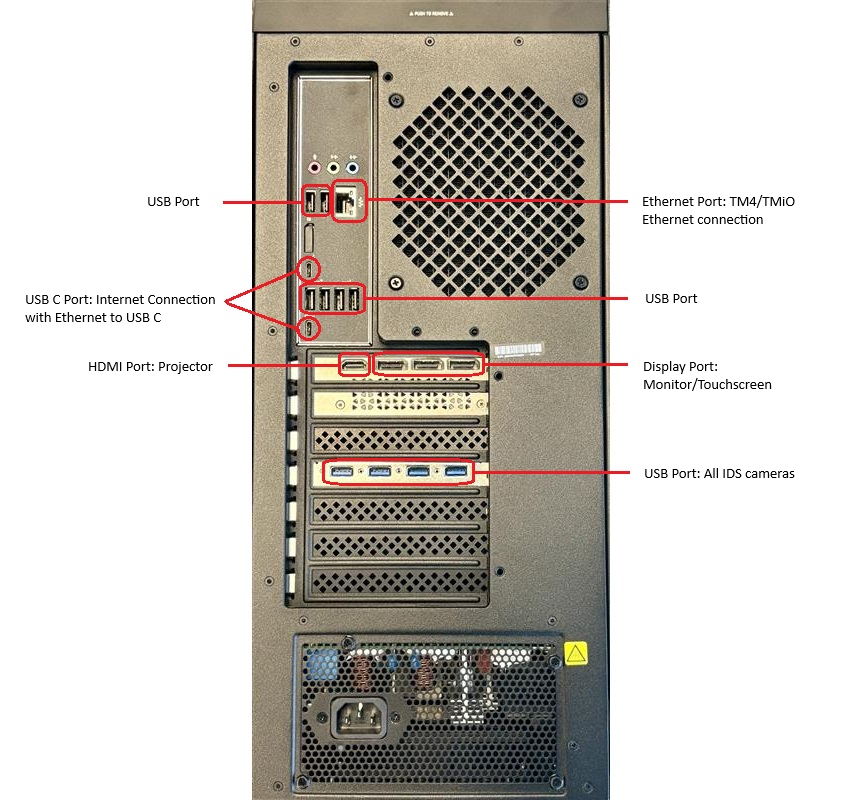

HP Omen - Configuration générale/IDS |

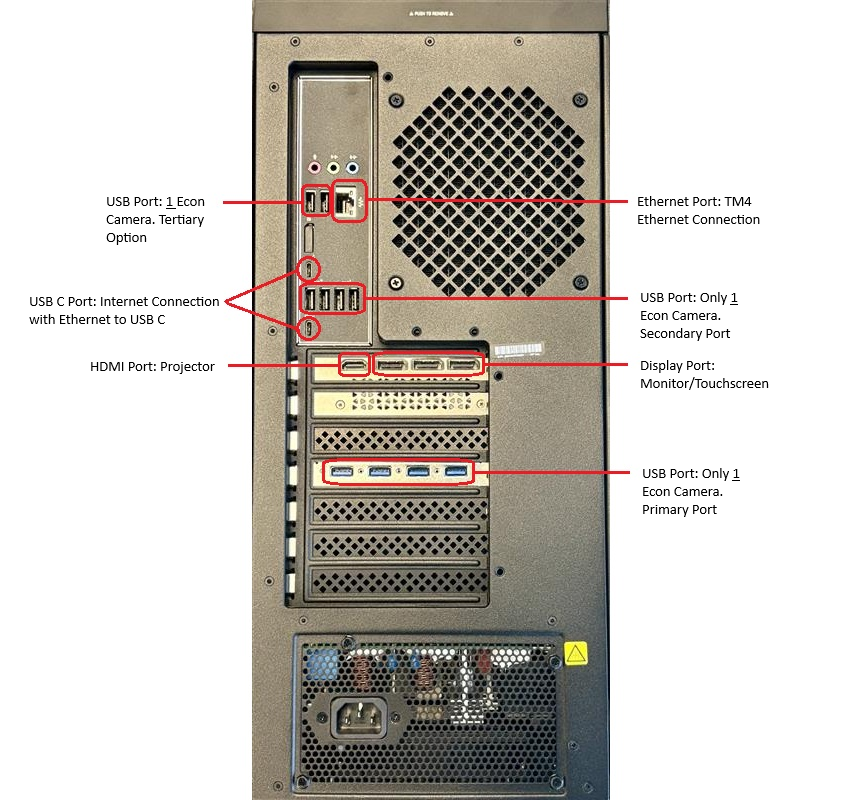

HP Omen - Configuration USB du swing |
|

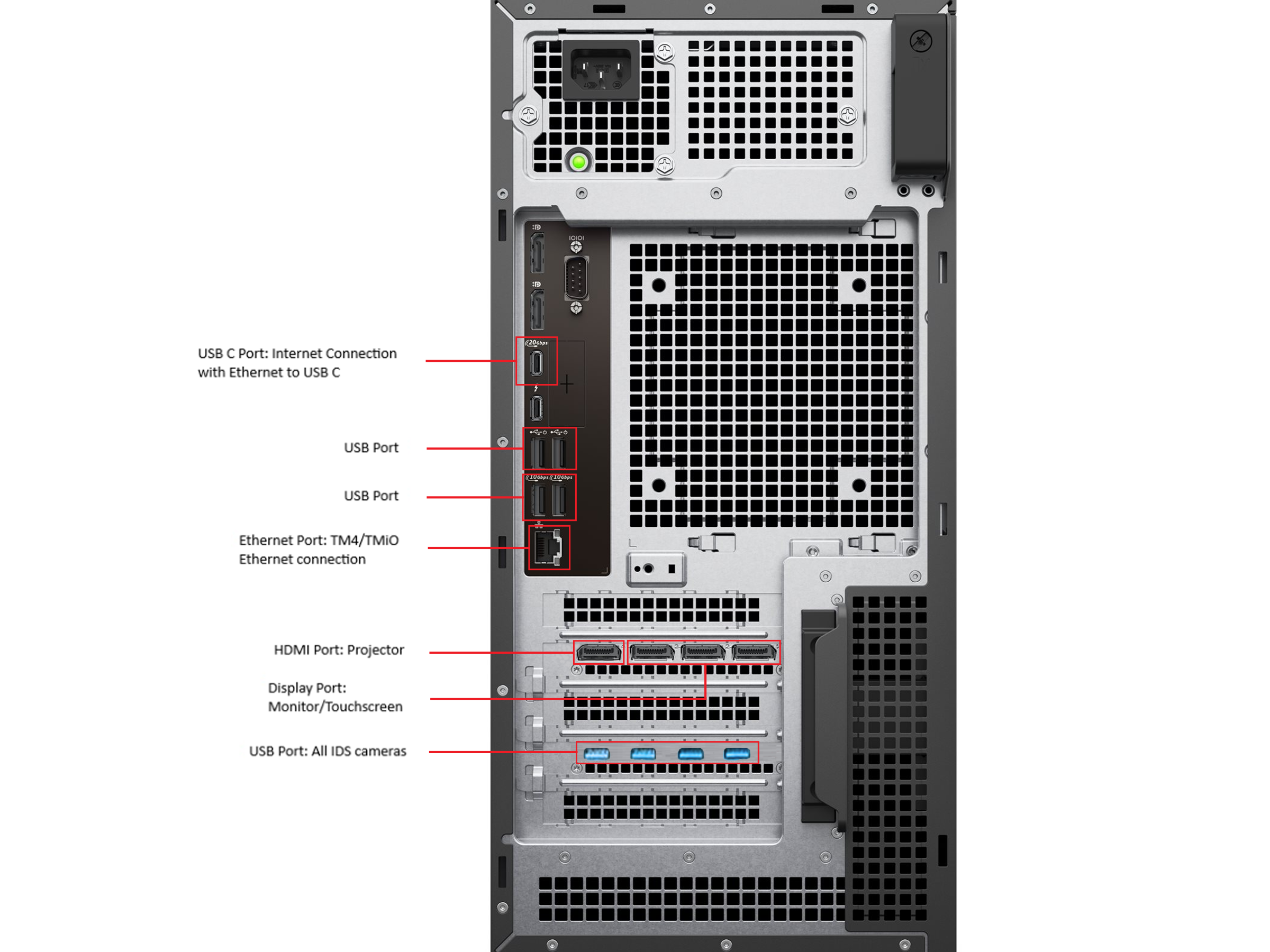

Dell Pro Max Tower - Configuration générale/IDS |

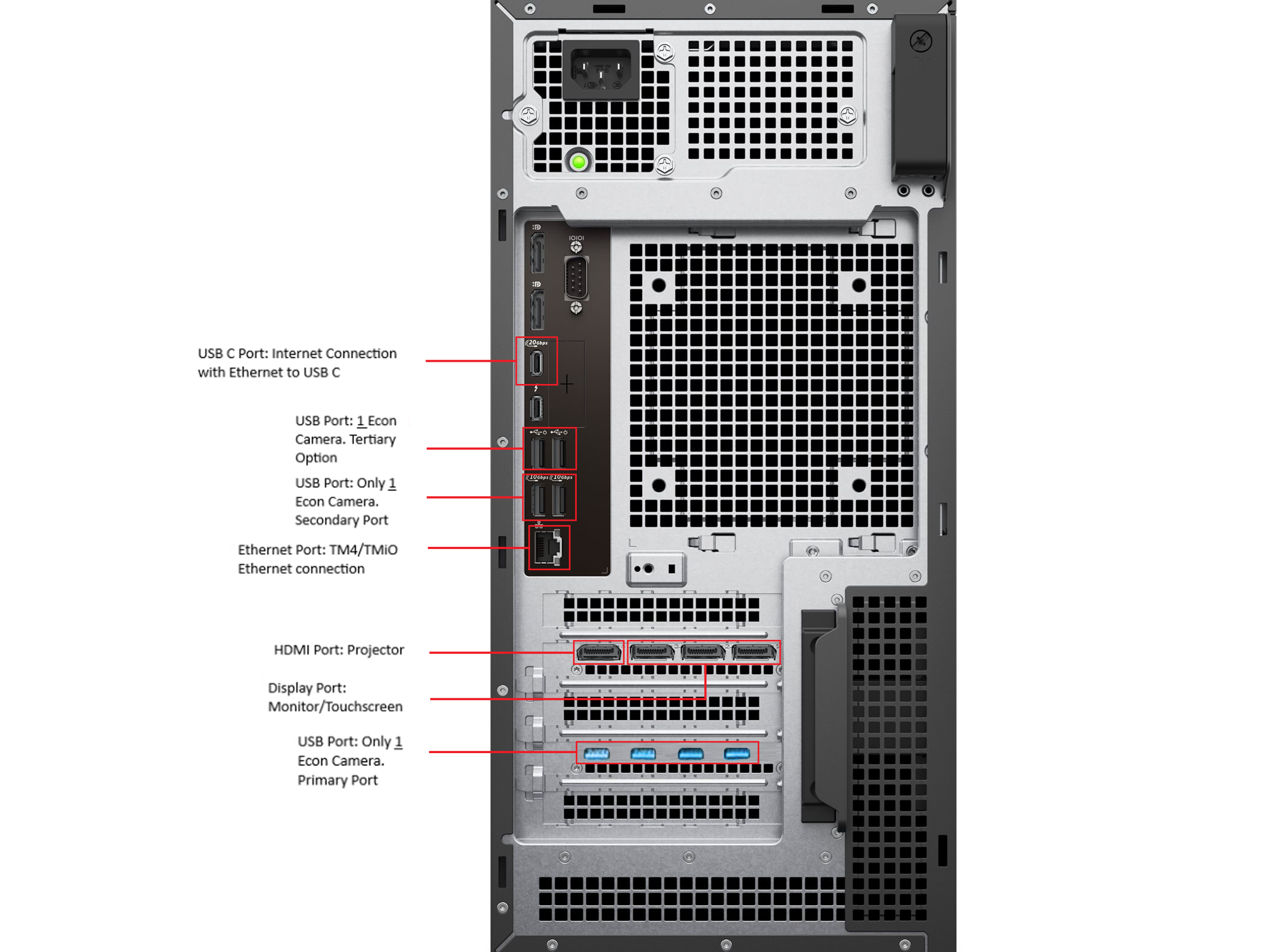

Dell Pro Max Tower - Configuration USB du swing |
Connexion Ethernet (Radar TM4 / TMiO)
Type de port : Ethernet standard (RJ45)
Utilisation : Connectez directement votre radar TM4 ou TMiO au PC.
C'est le port Ethernet dédié au radar et ne doit pas être utilisé pour Internet ou d'autres appareils.
Ports USB (Utilisation générale)
Ces ports peuvent être utilisés pour des périphériques tels qu'un clavier, une souris, des clés USB ou d'autres accessoires.
Deux ensembles de ports USB sont affichés :
- Ports USB supérieurs – Accessoires généraux
- Ports USB inférieurs (ports bleus) – Ports USB 3.0 à haute vitesse
- Utilisés pour les caméras IDS (toutes les caméras IDS doivent être connectées ici)

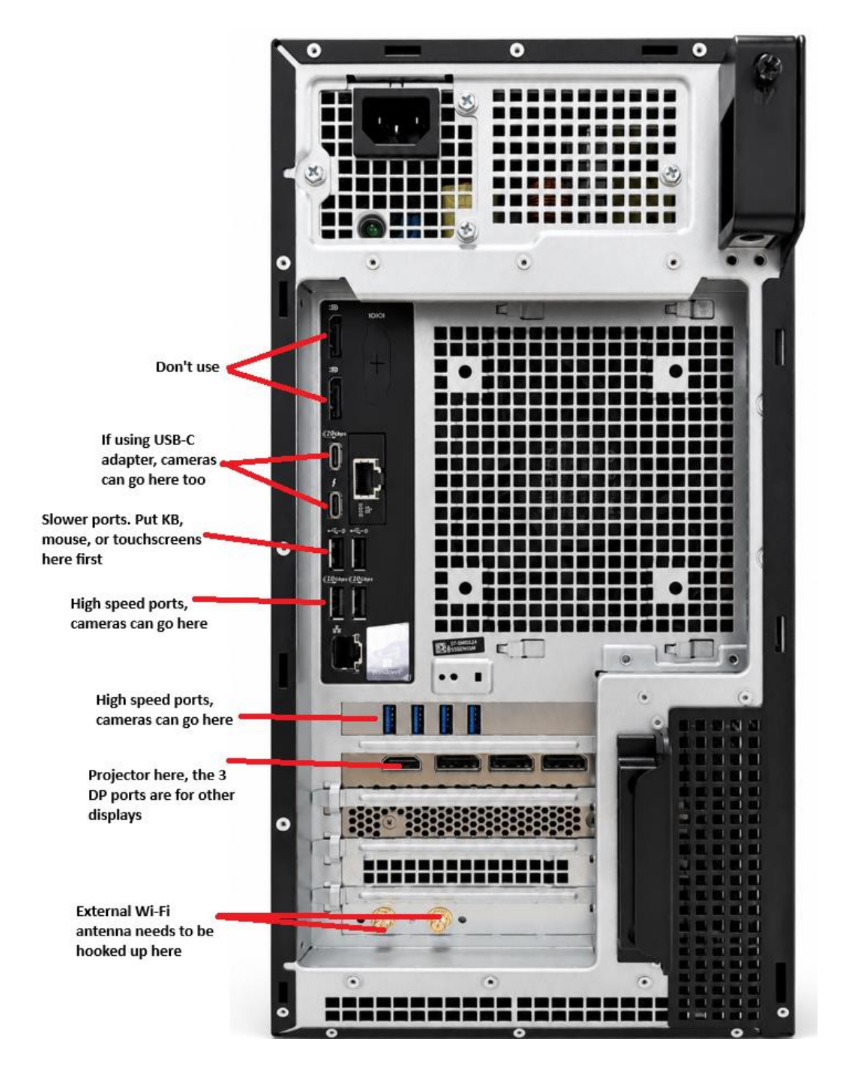

Notes :
- Toutes les caméras USB doivent être connectées à des ports USB haute vitesse.
- Ils sont généralement identifiés par des mentions telles que SS, USB 3.x, 5Gbps ou 10Gbps, selon le PC.
- Les périphériques USB autres que les caméras peuvent être connectés aux ports USB restants ou plus lents.
- Le port USB physique exact utilisé pour chaque caméra n’est pas important, à condition que la caméra soit
connectée à un port USB haute vitesse. - Lorsque plusieurs USB Swing Camera sont utilisées, nous recommandons de les répartir sur des
ports USB haute vitesse distincts plutôt que de les connecter, dans la mesure du possible, à des ports adjacents.
Port USB-C (Connexion Internet)
Utilisation : Connexion Internet via un adaptateur Ethernet-vers-USB-C, lorsque la prise Ethernet standard n'est pas utilisée pour Internet.
Ce port est couramment utilisé lorsque :
- Le port Ethernet principal est dédié au radar
- Vous devez fournir Internet via un adaptateur USB-C
Port HDMI (Projecteur)
Utilisation : Connectez votre projecteur.
C'est la sortie HDMI dédiée et ne doit être utilisée que pour le projecteur afin d'assurer la stabilité de la vidéo.
DisplayPort (Écran tactile / Moniteur)
Utilisation : Connectez votre écran tactile ou un moniteur externe standard.
DisplayPort est la connexion préférée pour :
- Écrans tactiles Trackman
- Écrans d'établissements nécessitant des taux de rafraîchissement ou des résolutions plus élevés
Ports USB 3.0 (Caméras IDS)
Utilisation : Connectez toutes les caméras d'impact IDS à ces ports USB 3.0 bleus.
Cela assure :
- Bande passante adéquate
- Transfert vidéo stable
- Performances correctes dans TPS et le Portail
| Composant | Port à utiliser | Notes |
|---|---|---|
| Radar TM4/TMiO | Port Ethernet | Dédié ; ne pas utiliser pour Internet |
| Projecteur | Port HDMI | Un seul appareil doit utiliser HDMI |
| Écran tactile / Moniteur | DisplayPort | Meilleures performances + recommandé par Trackman |
| Caméras IDS | USB 3.0 (ports bleus) | Nécessaire pour des performances stables des caméras |
| Internet | USB-C (avec Ethernet→USB-C) | Utilisez ceci si le radar utilise déjà le port Ethernet |
| Clavier/Souris | Ports USB | N'importe quel port USB d'utilisation générale disponible |
