Athugið: Áður en þú byrjar í PEAK skaltu ganga úr skugga um að linsan sé sett upp og staðsett rétt af viðskiptavininum eða uppsetningaraðila.

• GRÆNT: Stillir fókus, stilltu þetta síðast.
• RAUTT: Stillir birtustig, stilltu þetta fyrst í hámarksbirtu.
• BLÁTT: Stillir smávægilegan aðdrátt, stilltu þetta annað. Eftir að hafa stillt aðdráttinn eins og þörf krefur, farðu aftur og stilltu fókusinn á ný.

Uppsetning myndavélar í PEAK

1. Setja upp rekla
   • Keyrðu PEAK- og myndavélarrekla-uppsetningarforritið (http://link.trackman.dk/idspeakdriver)
   • Veldu Typical í uppsetningunni.
   • Endurræsing gæti verið nauðsynleg í lokin.
2. Opnaðu PEAK
   • Ræsðu PEAK hugbúnaðinn.
   • Ef myndavélarglugginn birtist ekki sjálfkrafa skaltu smella á myndavélartáknið efst til vinstri.



3. Fara í myndavélarstillingar
   • Þú ert nú í viðmóti myndavélarinnar þar sem hægt er að stilla atriði eins og FPS, gamma, útsetningu og upplausn.

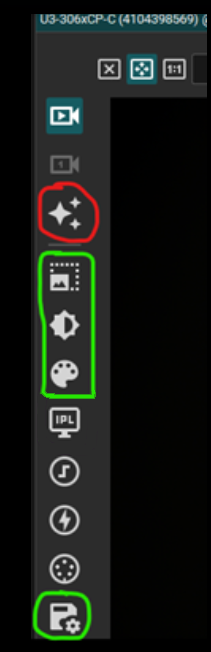

   • Við munum aðeins einblína á nokkra lykilmöguleika meðfram vinstri hliðinni.
   • Nú ert þú í viðmóti myndavélarinnar þar sem hægt er að stilla FPS, gamma, útsetningu og upplausn. Við munum aðeins einbeita okkur að nokkrum valkostum vinstra megin:



4. Sjálfvirk myndstilling
   • Smelltu á táknið (sem líkist Pittsburgh Steelers merkinu) inni í rauða hringnum í leiðbeiningunum.
   • Þetta keyrir sjálfvirka aðlögun sem metur viðeigandi byrjunarstillingar.
   • Venjulega virkar þetta vel, en við munum fínstilla frekar með þeim möguleikum sem merkt eru grænt.
5. Staða og stærð
   • Í efri grænu hlutanum, stilltu upplausnina.
   • Algeng stilling er 1440x1080, en TPS klippir sjálft í ferning þannig að nákvæm upplausn skiptir ekki miklu máli.
6. Birtustig / Rammatíðni
   • Í næsta græna hluta skaltu stilla útsetningartíma og rammatíðni.
   • Stefnið að:
     • FPS ≈ 120
     • Útsetning á bilinu 3–9
   • Ekki hafa áhyggjur ef myndin virðist ennþá dimm - við munum laga það í gamma stillingunni seinna.
7. Litur
   • Í hlutanum með litapallettutákninu skaltu stilla rauðan, grænan og bláan lit eftir þörfum.
8. Setja lifandi mynd á pásu
   • Áður en þú vistar stillingarnar skaltu smella á myndavélartakkann til að setja lifandi mynd á pásu.



9. Vista myndavélarprófíl
   • Smelltu á hnappinn til að vista/lesa stillingar myndavélar (diskatákn í grænum lit).



   • Í nýja glugganum skaltu velja Save til að geyma prófílinn þinn.
10. Vista prófílinn með réttum nafni
    • Farðu á: C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
    • Nefndu skjalið nákvæmlega svona: U3-3060CP-C-HQ-Rev.2.2_view.cset
    • Nafnareglur:
      • Skráarheitið þarf að innihalda fullt gerðarnúmer myndavélarinnar, þar með talið útgáfunúmerið.
      • Skiptu út „view“ fyrir viðeigandi staðsetningu myndavélar (t.d. DTL, RFO, LFO o.s.frv.).
      • Skjalið verður að enda á .cset viðaukanum.
    • Athugaðu skrána „Default“ í þessari möppu til að staðfesta rétta nafnaform.
11. Ljúktu uppsetningunni
    • Lokaðu PEAK hugbúnaðinum.
    • Opnaðu TPS.

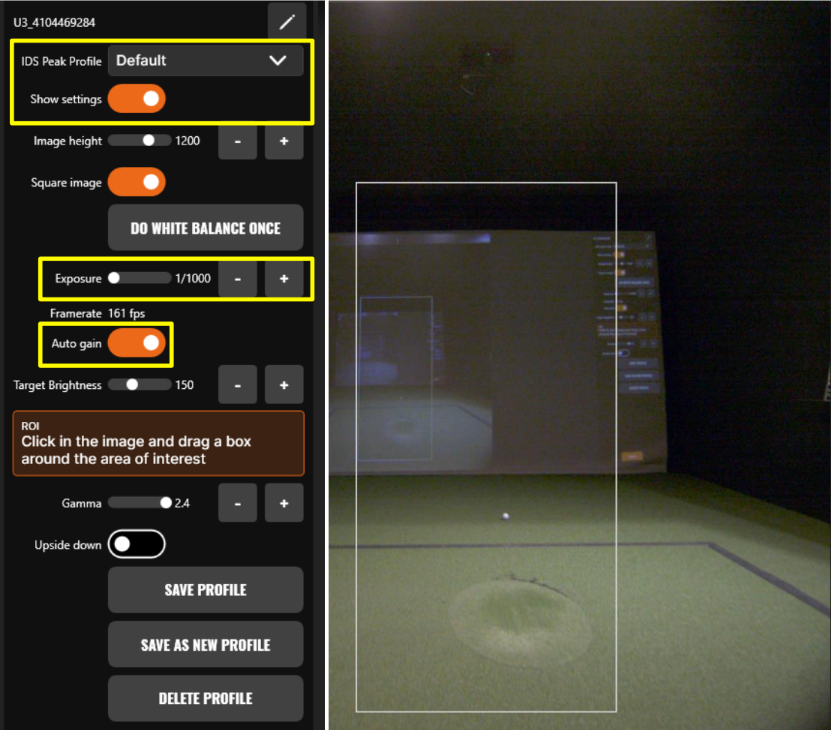

    • IDS Camera ætti nú að birtast í TPS; þar geturðu endurnefnt hana og tengt hana við prófílskrána sem þú bjóst til.
