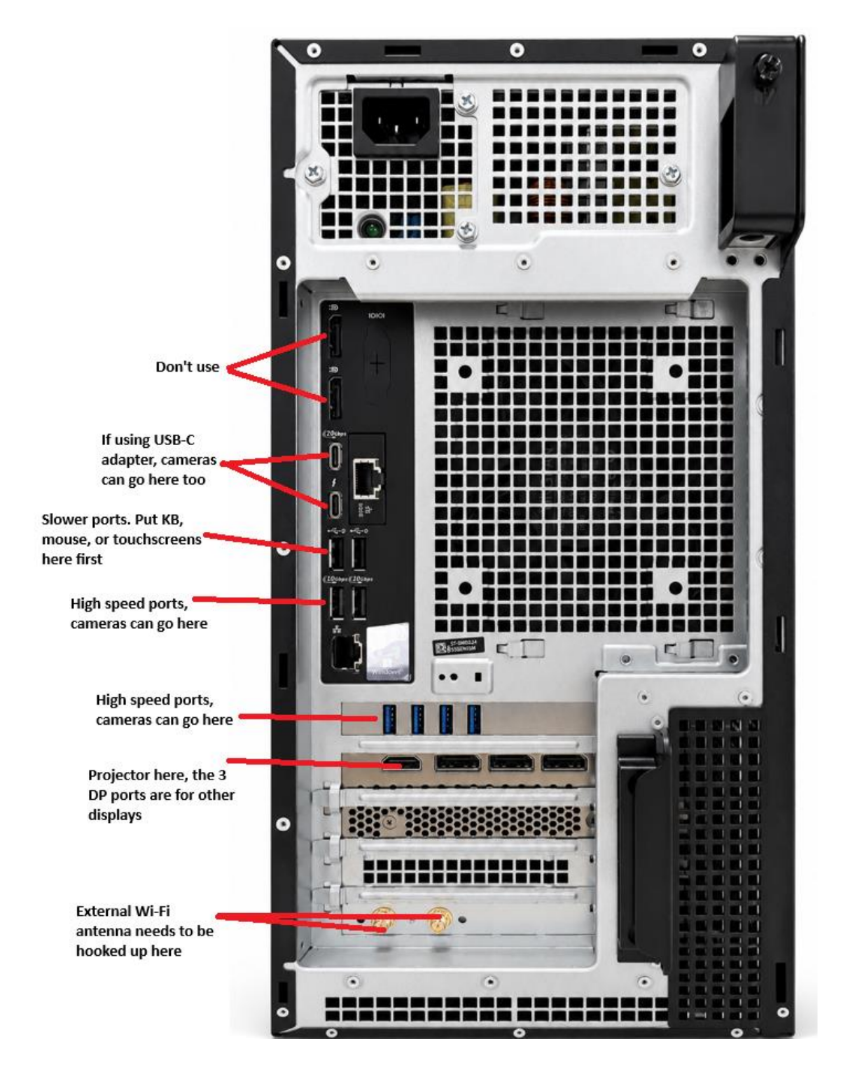

Þessi leiðarvísir fer yfir bestu starfsvenjur fyrir PC‑tengingar í Trackman‑uppsetningunni þinni, þar á meðal TM4/TMiO radar, skjávarpa, snertiskjá, IDS Cameras og nettengingu. Notaðu myndina hér að neðan sem viðmið til að finna hvert tengi á bakhlið PC.

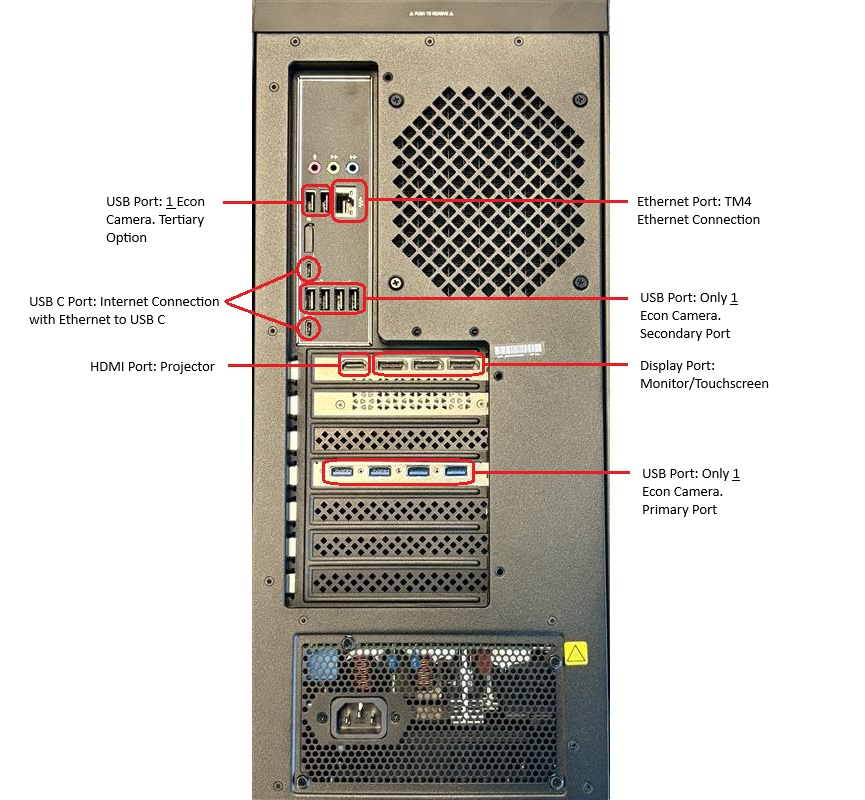

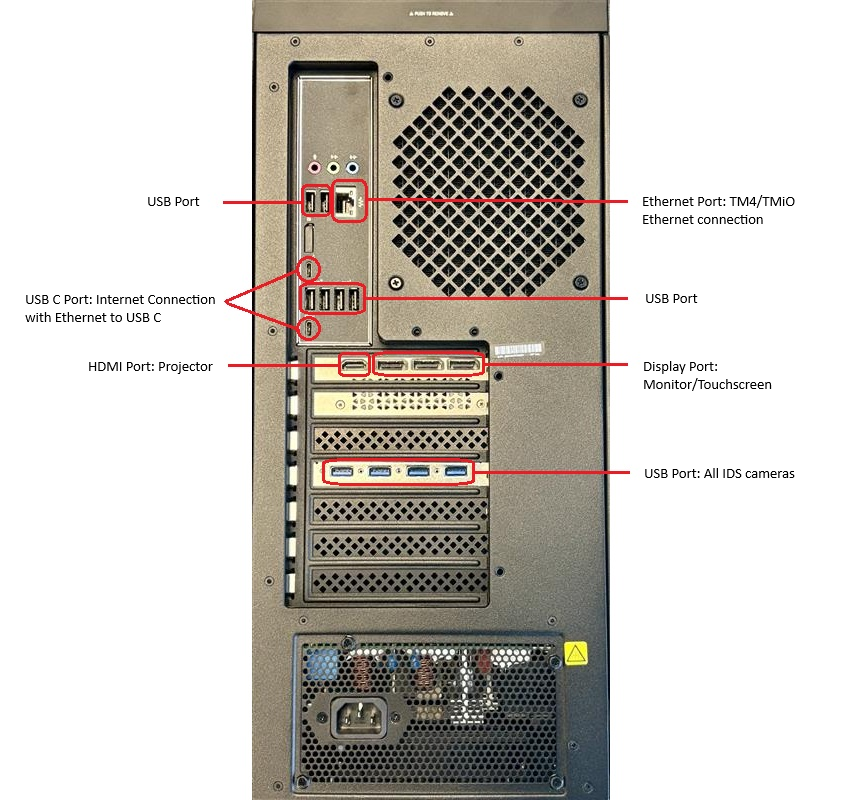

HP Omen - Almennt/IDS uppsetning	HP Omen - USB-sveifluuppsetning

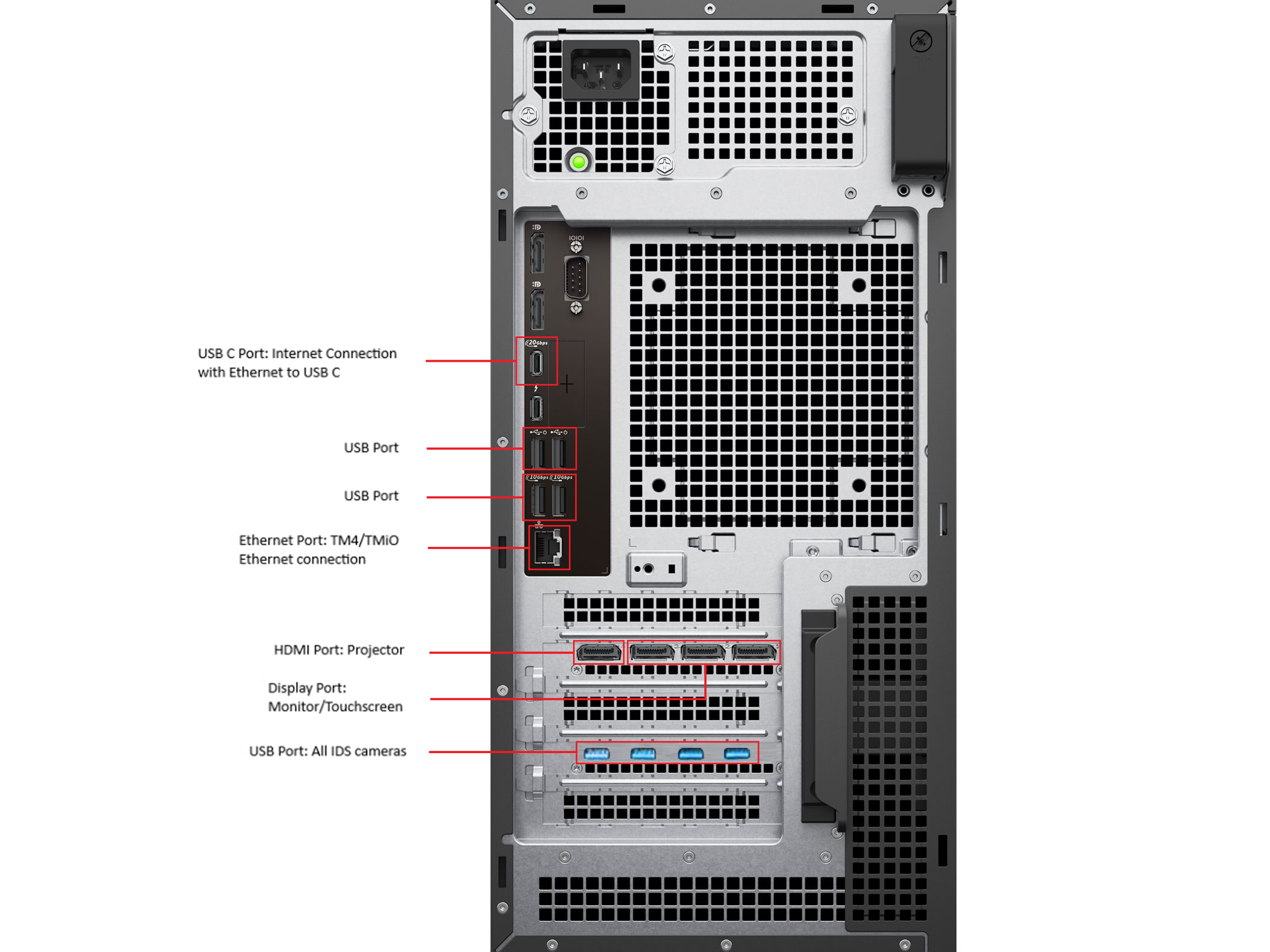

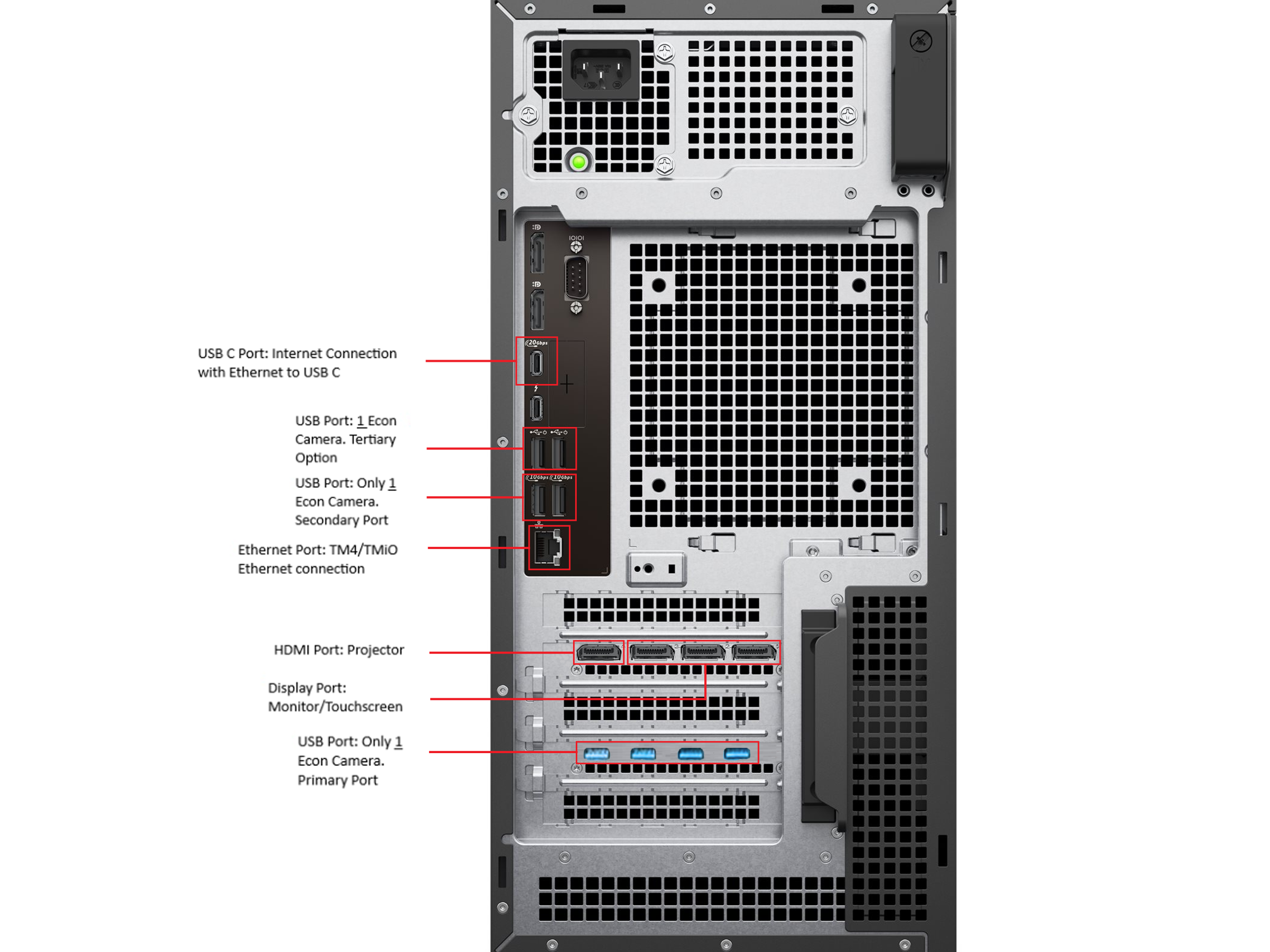

Dell Pro Max Tower - Almennt/IDS uppsetning	Dell Pro Max Tower - USB-sveifluuppsetning

Ethernet-tenging (TM4/TMiO radar)

Tegund tengis: Staðlað Ethernet (RJ45)
Notkun: Tengdu TM4‑ eða TMiO‑radarinn beint við PC.
Þetta er sérstakt Ethernet‑tengi fyrir radarn og ætti ekki að nota fyrir internet eða önnur tæki.

USB-tengi (almenn notkun)

Þessi tengi má nota fyrir jaðartæki eins og lyklaborð, mús, USB‑drif eða aðra aukahluti.

Tvö sett af USB‑tengjum eru sýnd:

• Efri USB-tengi - Almennir aukahlutir
• Neðri USB-tengi (blá tengi) - Háhraða USB 3.0 tengi
  • Notað fyrir IDS Cameras (allar IDS Cameras verða að tengjast hér)

USB-C tengi (Internettenging)

Notkun: Internettenging í gegnum Ethernet‑í‑USB‑C millistykki, þegar staðlaða Ethernet‑tengið er ekki notað fyrir internetið.
Þetta tengi er oft notað þegar:

• Aðal Ethernet‑tengið er tileinkað radarnum
• Þú þarft að veita internettengingu í gegnum USB‑C millistykki

HDMI tengi (skjávarpi)

Notkun: Tengdu skjávarpann þinn.

Þetta er sérstakur HDMI‑útgangur og ætti aðeins að nota fyrir skjávarpann til að tryggja stöðugleika myndmerkis.

DisplayPort (snertiskjár / skjár)

Notkun: Tengdu snertiskjáinn þinn eða venjulegan ytri skjá.

DisplayPort er besti kosturinn fyrir:

• Trackman snertiskjáir
• Skjáir í aðstöðu sem krefjast hærri endurnýjunartíðni eða upplausnar

USB 3.0 tengi (IDS Cameras)

Notkun: Tengdu allar IDS impact cameras við þessi bláu USB 3.0 tengi.

Þetta tryggir:

• Rétta bandbreidd
• Stöðugan myndflutning
• Rétta virkni í TPS og Trackman Portal
