IDS カメラ | U3 Camera 用 IDS プロファイルの作成方法

注: PEAKを始める前に、カメラレンズが顧客またはインストーラーによって物理的に取り付けられ、正しく位置決めされていることを確認してください。

グリーン: フォーカスを調整します。最後に調整してください。
赤: 明るさを調整します。最初に最大の明るさに設定してください。
青: ズームを微調整します。2番目に調整してください。必要に応じてズームを調整した後で、フォーカスを再調整してください。

PEAKでのカメラ設定

ドライバーをインストールする
- PEAKとカメラドライバーインストーラーを実行します (http://link.trackman.dk/idspeakdriver)
- インストール中は「Typical（標準）」セットアップを選択します。
- 終了時に再起動が必要な場合があります。
PEAKを開きます
- PEAKソフトウェアを起動します。
- カメラウィンドウが自動的に表示されない場合は、左上のカメラアイコンをクリックします。
カメラ設定を開く
- 現在、カメラインターフェイスにいて、FPS、ガンマ、露出、解像度などの設定を調整できます。
- 左側のいくつかの主要なオプションに焦点を当てます。
- 現在、カメラインターフェイスにいます。FPS、ガンマ、露出、解像度などを調整しますが、ここでは左側のいくつかのオプションだけを扱います。
画像の自動調整

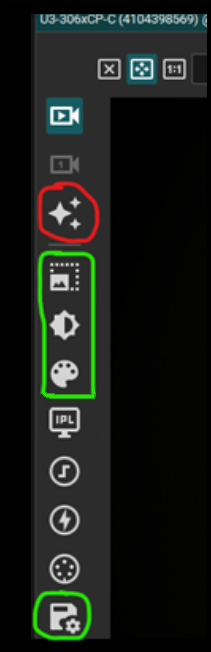

- ガイドで赤で囲まれた、ピッツバーグ・スティーラーズのロゴに似たアイコンをクリックします。
- 適切な設定を推定する自動調整を実行します。
- 通常はうまく機能しますが、緑でマークされたオプションでさらに微調整を行います。
位置とサイズ
- 上部の緑のセクションで、解像度を調整します。
- 一般的な設定は1440x1080ですが、TPSは独自の正方形を切り取るため、正確な解像度は重要ではありません。
明るさ / フレームレート
- 次の緑のセクションで、露出時間とフレームレートを調整します。
- 目指す設定:
  - FPS ≈ 120
  - 露出は3〜9の間
- 画像がまだ暗く見えても心配しないでください。後でガンマ設定で修正します。
色
- パレットアイコンのセクションで、必要に応じて赤、緑、青のレベルを調整します。
ライブフィードを一時停止
- 設定を保存する前に、カメラボタンをクリックしてライブ画像を一時停止します。
カメラプロファイルを保存する
- カメラパラメータの保存/読み込みボタン（緑のディスクアイコン）をクリックします。
- 新しいウィンドウで[保存]を選択してプロファイルを保存します。
正しい名前でプロファイルを保存する
- 次の場所に移動します: C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
- ファイル名を以下の通りに命名します: U3-3060CP-C-HQ-Rev.2.2_view.cset
- 命名規則:
  - ファイル名には、カメラのモデル番号とリビジョン番号をすべて含める必要があります。
  - 「view」を適切なカメラ位置に置き換えます (例: DTL、RFO、LFOなど)。
  - ファイルは.cset拡張子で終わる必要があります。
- このフォルダー内の「Default」ファイルを参照して、正しい命名形式を確認してください。
セットアップの完了
- PEAKソフトウェアを閉じます。
- TPSを開きます。

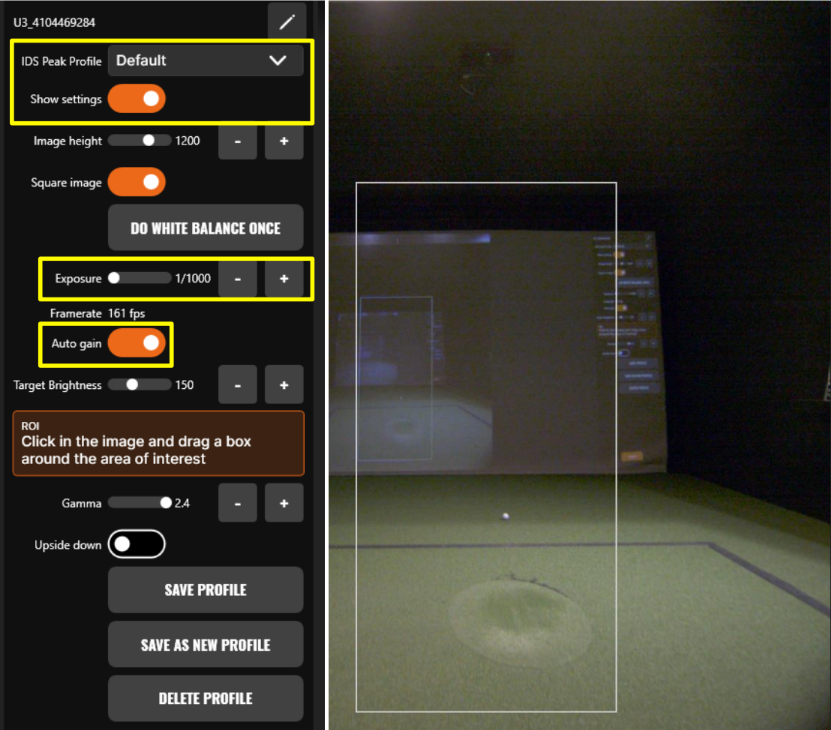

- IDS Camera が TPS に表示されます。名称を変更し、作成したプロファイルに割り当てることができます。
