Trackman iO ユニットの取り付け

トラブルシューティング後や修理から戻ってきた後に、Trackman iOユニットを再び所定の位置に取り付ける必要がある場合があります。

この記事では、Trackman iOを元の位置に取り付ける方法を説明します。取り付け方法は2種類あり、以下でそれぞれ詳しく説明します。

これが初めての取り付けである場合は、TMiO | 設置手順とビデオの概要をご覧ください。

取り付けタイプA：天井への直接取り付け

この取り付けタイプは、打撃面と天井の間の距離が285 cm（9フィート4インチ）から305 cm（10フィート0インチ）の範囲の場合に適しています。

この作業を行うには、次の手順に従ってください:

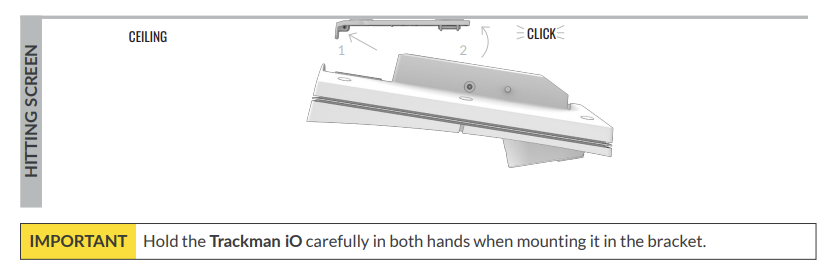

1. 位置合わせ：両手でTrackman iOを持ち、天井ブラケットに向けて斜めに持ち上げます。
2. 固定：ユニットを軽く押し込んで、カチッと音がするまで所定の位置に置きます。ロックがかかっていることを確認するまで、手を離さないでください。

取り付けタイプB：調整可能なドロップポール／ブラケットを使用したVESAマウント

この取り付けタイプは、打撃面と天井の間の距離が305 cm（10フィート0インチ）を超える場合に使用されます。

この作業を行うには、次の手順に従ってください:

1. 取り付け：付属のM6ネジ4本を使用して、Trackman iOをVESAマウントブラケットに取り付け、それらを締めます。
   • 重要：Trackman iOを両手で支えながら、M6ネジ4本を締める作業を必ずもう一人に手伝ってもらってください。
2. 整列：VESAマウントが水平であり、Trackman iOがインパクトスクリーンと正しく整列していることを確認してください。

ケーブルの接続

1. イーサネットケーブル:
   • Trackman iOを直接天井に取り付けた場合、イーサネットケーブルを差し込む際にはスペースが限られるため、注意してください。
2. AC/DC電源アダプター:
   • メイン電源ケーブルをAC/DCアダプターに接続します。
   • アダプターをTrackman iOの棚に置きます。
   • DCコネクターを、Trackman iOの側面にあるDC電源ポートに差し込みます。
   • アダプターがベルクロストリップを使ってTrackman iOに固定されていることを確認してください。
3. 電源オン:
   • AC/DCアダプターの電源プラグを適切なコンセントに接続します。Trackman iOが起動します。

これで、Trackman iOを使う準備が整いました！
