このガイドは、TM4/TMiOレーダー、プロジェクター、タッチスクリーン、IDSカメラ、およびネットワーク接続を含むTrackmanセットアップのためのPC接続のベストプラクティスを案内します。下の画像を参照して、PCの背面にある各ポートの位置を確認してください。

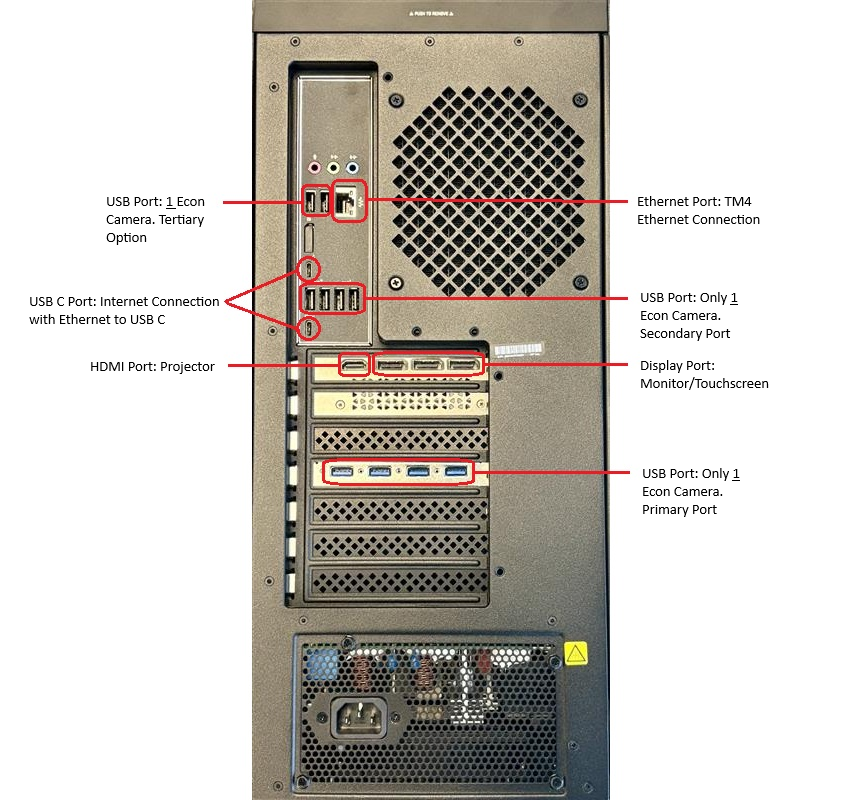

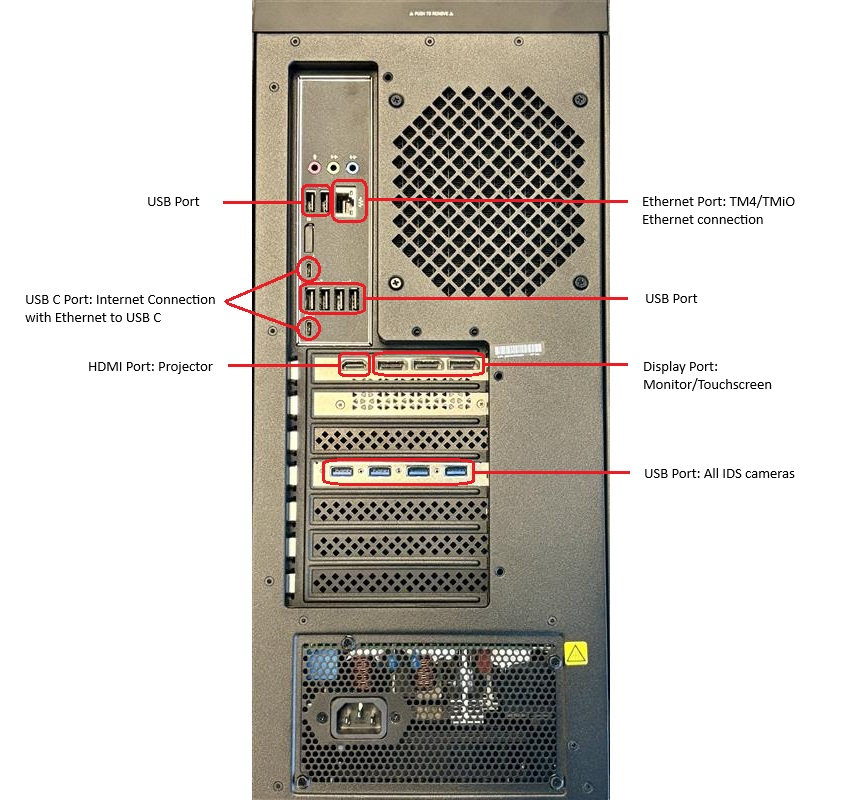

HP Omen - 一般/IDSセットアップ	HP Omen - USBスイングセットアップ

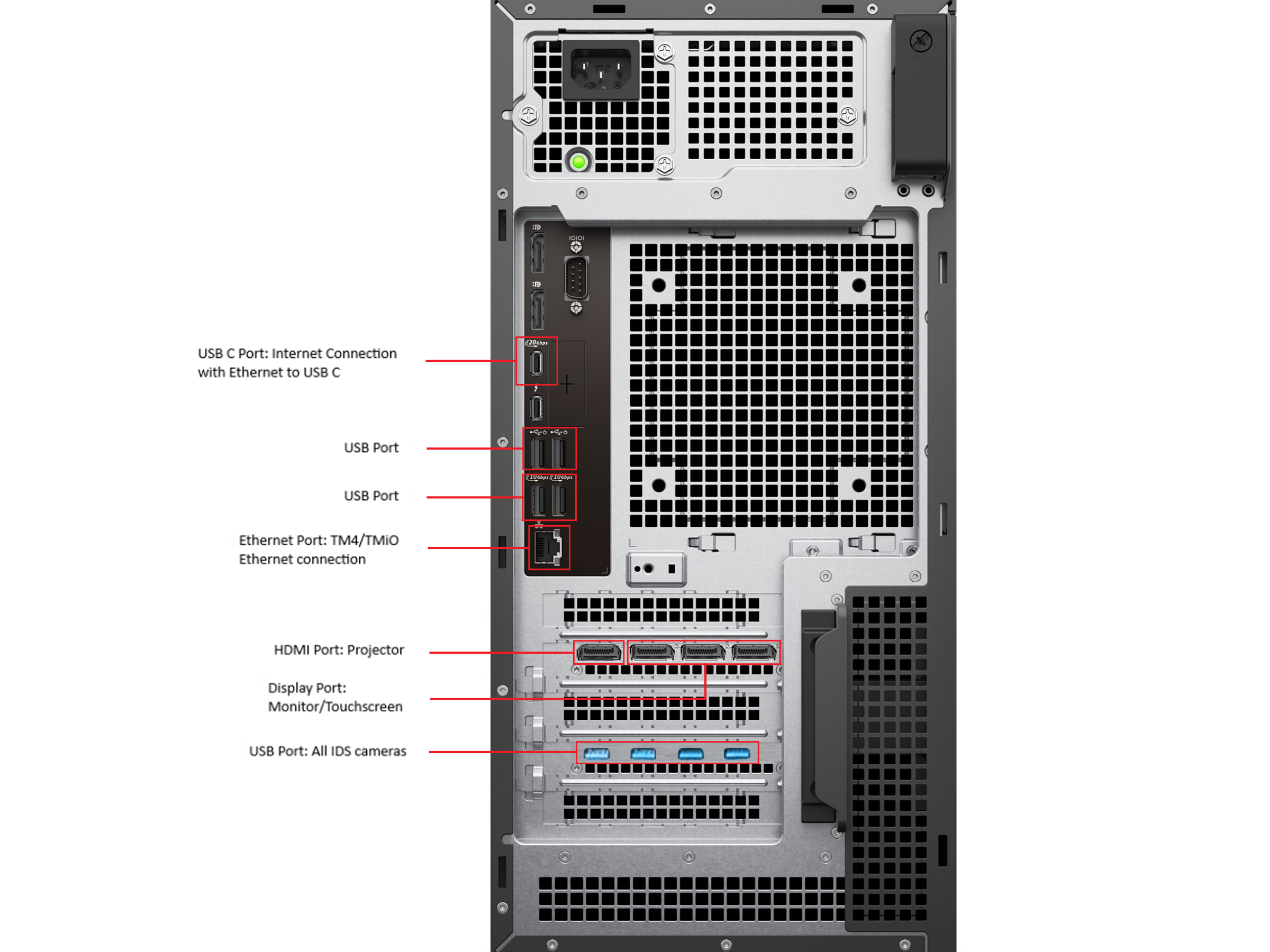

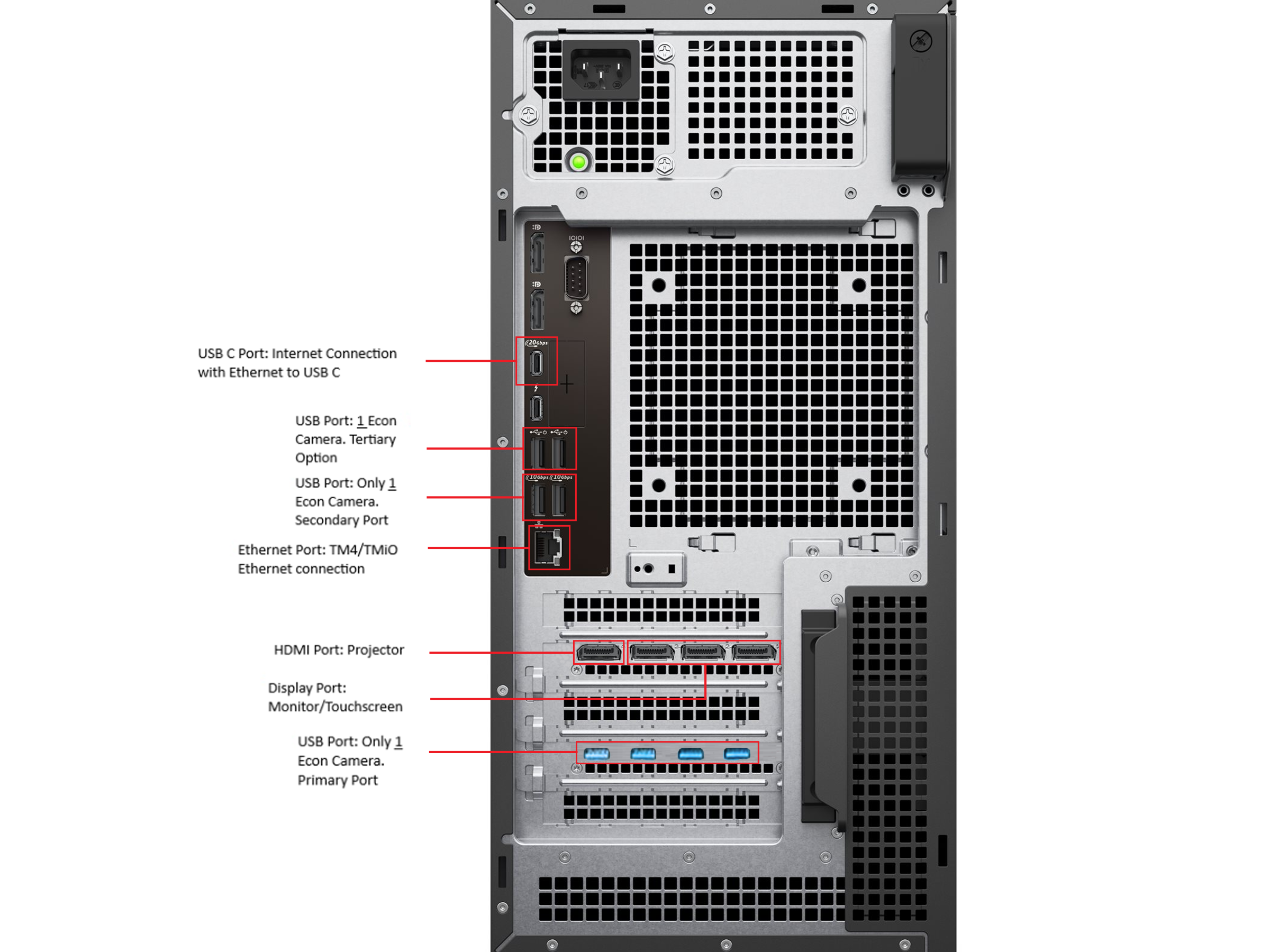

Dell Pro Max Tower - 一般/IDSセットアップ	Dell Pro Max Tower - USBスイングセットアップ

イーサネット接続 (TM4 / TMiOレーダー)

ポートタイプ: 標準イーサネット (RJ45)
使用方法: TM4またはTMiOレーダーを直接PCに接続します。
これは専用のレーダー用イーサネットポートであり、インターネットやその他のデバイスには使用しないでください。

USBポート (一般用途)

これらのポートは、キーボード、マウス、USBドライブ、またはその他のアクセサリ用に使用できます。

表示されているUSBポートは2種類あります:

• 上部のUSBポート – 一般的なアクセサリ
• 下部のUSBポート (青いポート) – 高速USB 3.0ポート
  • IDSカメラ用 (すべてのIDSカメラはここに接続される必要があります)

USB-Cポート (インターネット接続)

使用方法: 標準のイーサネットジャックをインターネット接続に使用していない場合は、イーサネット→USB-Cアダプタ経由でインターネットに接続します。
このポートは通常、次のような場合に使用されます:

• プライマリのイーサネットポートがレーダー専用になっている
• USB-Cアダプタ経由でインターネットに接続する必要がある

HDMIポート (プロジェクター)

使用方法: プロジェクターを接続します。

これは専用のHDMI出力であり、映像の安定性を確保するためにプロジェクター専用で使用してください。

DisplayPort (タッチスクリーン / モニター)

使用方法: タッチスクリーンまたは標準の外部モニターを接続します。

DisplayPort は次の用途に推奨されます:

• Trackmanタッチスクリーン
• 高リフレッシュレートまたは高解像度を必要とする施設ディスプレイ

USB 3.0ポート (IDSカメラ)

使用方法: すべてのIDSインパクトカメラをこれらの青いUSB 3.0ポートに接続します。

これにより、次のことが確保されます。

• 適切な帯域幅
• 安定したビデオ転送
• TPSおよびポータル内での正常な動作
