참고: PEAK를 시작하기 전에 카메라 렌즈가 고객 또는 설치자에 의해 물리적으로 설치되어 올바르게 위치해 있는지 확인하십시오.

• 녹색: 초점을 조정하며, 마지막에 설정하십시오.
• 빨간색: 밝기를 조정하며, 먼저 최대 밝기로 설정하십시오.
• 파란색: 약간의 줌을 조정하며, 두 번째로 설정하십시오. 필요에 따라 줌을 조정한 후 다시 초점을 조정하십시오.

PEAK에서 카메라 설정하기

1. 드라이버 설치
   • PEAK 및 카메라 드라이버 설치 프로그램을 실행합니다 (http://link.trackman.dk/idspeakdriver)
   • 설치 중 '일반(Typical)' 설정을 선택합니다.
   • 작업이 끝날 때 시스템 재부팅이 필요할 수 있습니다.
2. PEAK 열기
   • PEAK 소프트웨어를 실행합니다.
   • 카메라 창이 자동으로 나타나지 않으면 왼쪽 상단의 카메라 아이콘을 클릭합니다.



3. 카메라 설정 열기
   • 이제 카메라 인터페이스에 있습니다. 여기에서 FPS, 감마, 노출 및 해상도를 조정할 수 있습니다.
   • 왼쪽에 있는 몇 가지 주요 옵션에만 집중합니다.
   • 이제 FPS, 감마, 노출, 해상도 등을 조정하는 카메라 인터페이스에 있습니다. 왼쪽에 있는 몇 가지 옵션만 다루겠습니다:



4. 자동 이미지 조정

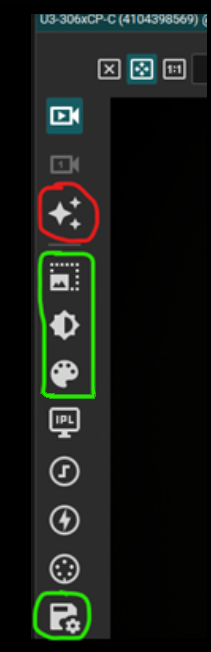

   • 가이드에서 표시된 붉은 원 안에 있는 아이콘(피츠버그 스틸러스 로고와 유사)을 클릭합니다.
   • 좋은 설정을 추정하기 위해 자동 조정을 실행합니다.
   • 보통 잘 작동하지만, 녹색으로 표시된 옵션으로 추가 미세 조정을 진행합니다.
5. 위치 및 크기
   • 상단의 녹색 섹션에서 해상도를 조정합니다.
   • 일반적으로 1440x1080 설정을 사용하지만, TPS는 자체적으로 정사각형을 잘라내므로 정확한 해상도는 중요하지 않습니다.
6. 밝기 / 프레임 속도
   • 다음 녹색 섹션에서 노출 시간 및 프레임 속도를 조정합니다.
   • 목표:
     • FPS ≈ 120
     • 노출은 3–9 사이
   • 이미지가 여전히 어두워 보여도 걱정하지 마세요. 나중에 감마 설정으로 보정하면 됩니다.
7. 색상
   • 팔레트 아이콘이 있는 섹션에서 필요에 따라 빨강, 초록, 파랑 레벨을 조정합니다.
8. 라이브 피드 일시 정지
   • 구성을 저장하기 전에 카메라 버튼을 클릭하여 라이브 영상을 일시 정지합니다.



9. 카메라 프로필 저장
   • 카메라 매개변수 저장/불러오기 버튼(녹색 디스크 아이콘)을 클릭합니다.



   • 새 창에서 저장을 선택하여 프로필을 저장합니다.
10. 프로필을 올바른 이름으로 저장하기
    • 다음 경로로 이동: C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
    • 다음과 같이 파일의 이름을 정확히 지정합니다: U3-3060CP-C-HQ-Rev.2.2_view.cset
    • 이름 지정 규칙:
      • 파일 이름은 카메라의 전체 모델 번호 및 개정 번호를 포함해야 합니다.
      • "view"를 적절한 카메라 위치로 대체합니다 (예: DTL, RFO, LFO 등).
      • 파일은 .cset 확장자로 끝나야 합니다.
    • 이 폴더의 'Default' 파일을 확인하여 올바른 이름 형식을 확인하십시오.
11. 설정 완료
    • PEAK 소프트웨어를 닫습니다.
    • TPS를 엽니다.

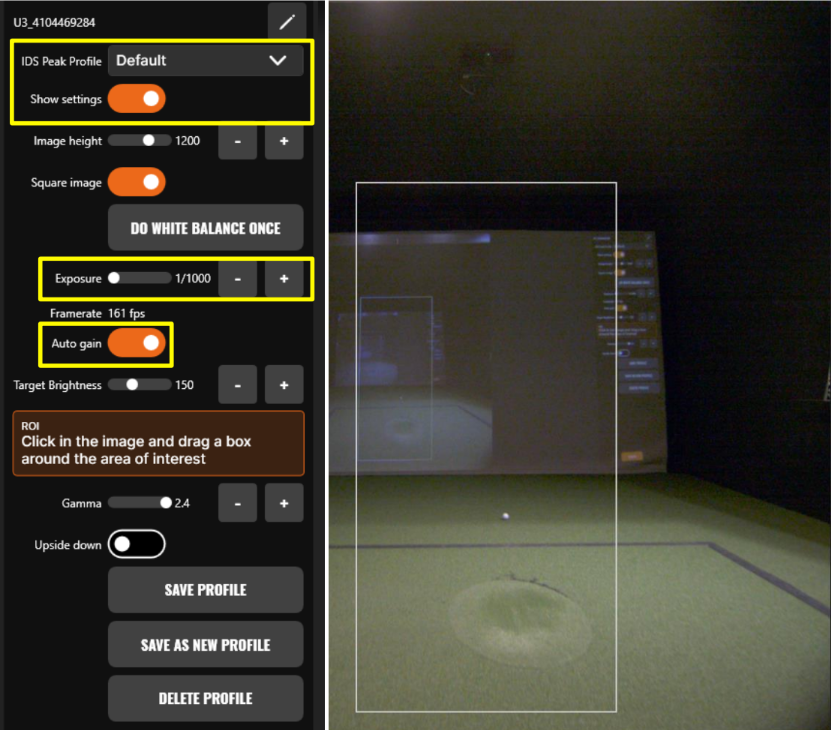

    • IDS Camera가 이제 TPS에 표시되며, 이름을 변경하고 방금 생성한 프로필 파일을 할당할 수 있습니다.
