Trackman iO 장치 장착하기

문제 해결을 마치거나 수리를 받은 후 Trackman iO 유닛을 다시 장착해야 하는 상황이 발생할 수 있습니다.

이 문서에는 Trackman iO를 다시 제자리에 장착하는 방법에 대한 가이드가 포함되어 있습니다. 이에 대해 두 가지 장착 유형이 있으며 아래에서 모두 설명될 것입니다.

처음 장치를 설치하는 경우, TMiO | 설치 지침 및 비디오 개요를 참조하십시오.

장착 유형 A: 직접 천장 장착

이 장착 유형은 타격 면과 천장 사이의 거리가 285 cm (9’4")에서 305 cm (10’0")인 경우에 적합합니다.

다음과 같이 진행하십시오:

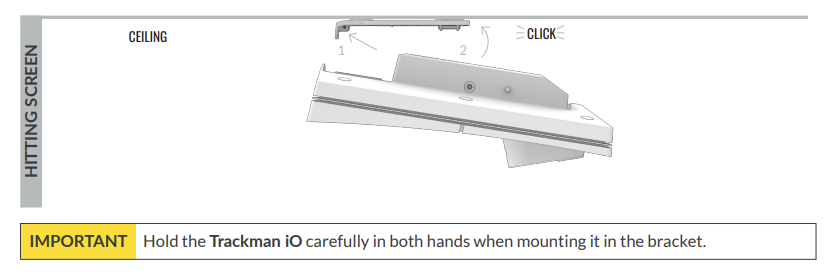

1. 위치 지정: 양손으로 Trackman iO를 천장 브래킷 방향으로 비스듬히 들어 올리십시오.
2. 장착: "딸깍" 소리가 날 때까지 유닛을 가볍게 제자리에 밀어 넣으십시오. 잠금 장치가 작동되었는지 확신할 때까지 유닛을 놓지 마십시오.

장착 유형 B: 조절식 드롭 폴/브래킷이 포함된 VESA 마운트

이 장착 유형은 타격 면과 천장 사이의 거리가 305 cm (10’0")를 초과할 때 사용됩니다.

다음과 같이 진행하십시오:

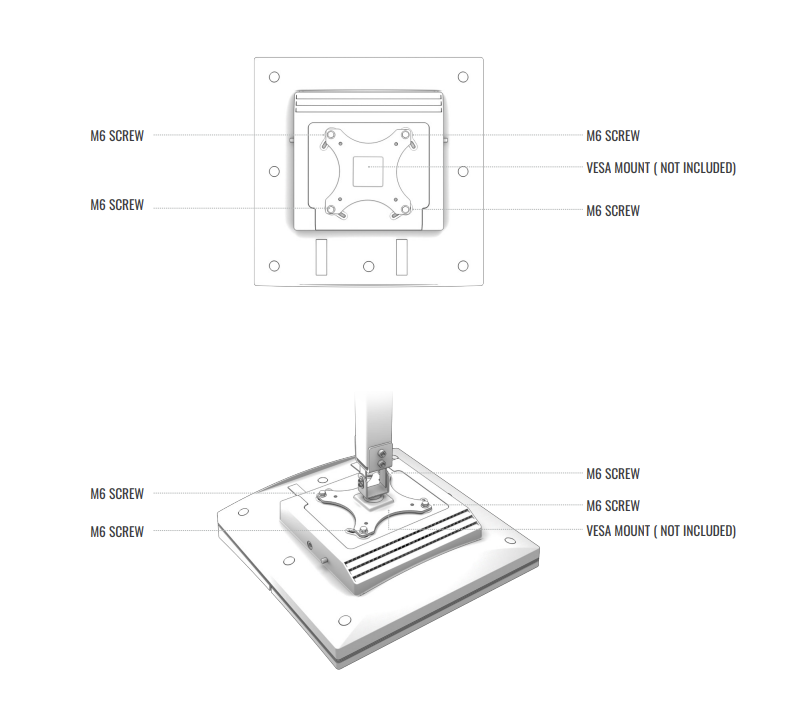

1. 부착: 제공된 4개의 M6 나사를 사용하여 Trackman iO를 VESA 마운트 브래킷에 연결하고 단단히 고정하십시오.
   • 중요: Trackman iO를 양손으로 잡은 상태에서 4개의 M6 나사를 조일 때 다른 사람의 도움을 받으십시오.
2. 정렬: VESA 마운트가 수평인지 확인하고 Trackman iO가 타격 스크린과 정렬되었는지 확인하십시오.

케이블 연결

1. Ethernet Cable:
   • Trackman iO가 천장에 직접 장착된 경우 Ethernet cable을 연결할 때 공간이 제한되므로 주의하십시오.
2. AC/DC 전원 어댑터:
   • 메인 전원 케이블을 AC/DC 어댑터에 연결하십시오.
   • 어댑터를 Trackman iO 선반에 놓으십시오.
   • DC 커넥터를 Trackman iO 측면의 DC 전원 플러그에 꽂으십시오.
   • 벨크로 스트립을 사용하여 어댑터가 Trackman iO에 고정되어 있는지 확인하십시오.
3. 전원 켜기:
   • AC/DC 어댑터의 전원 플러그를 적절한 콘센트에 꽂으십시오. Trackman iO가 켜집니다.

이제 Trackman iO를 사용할 준비가 되었습니다!
