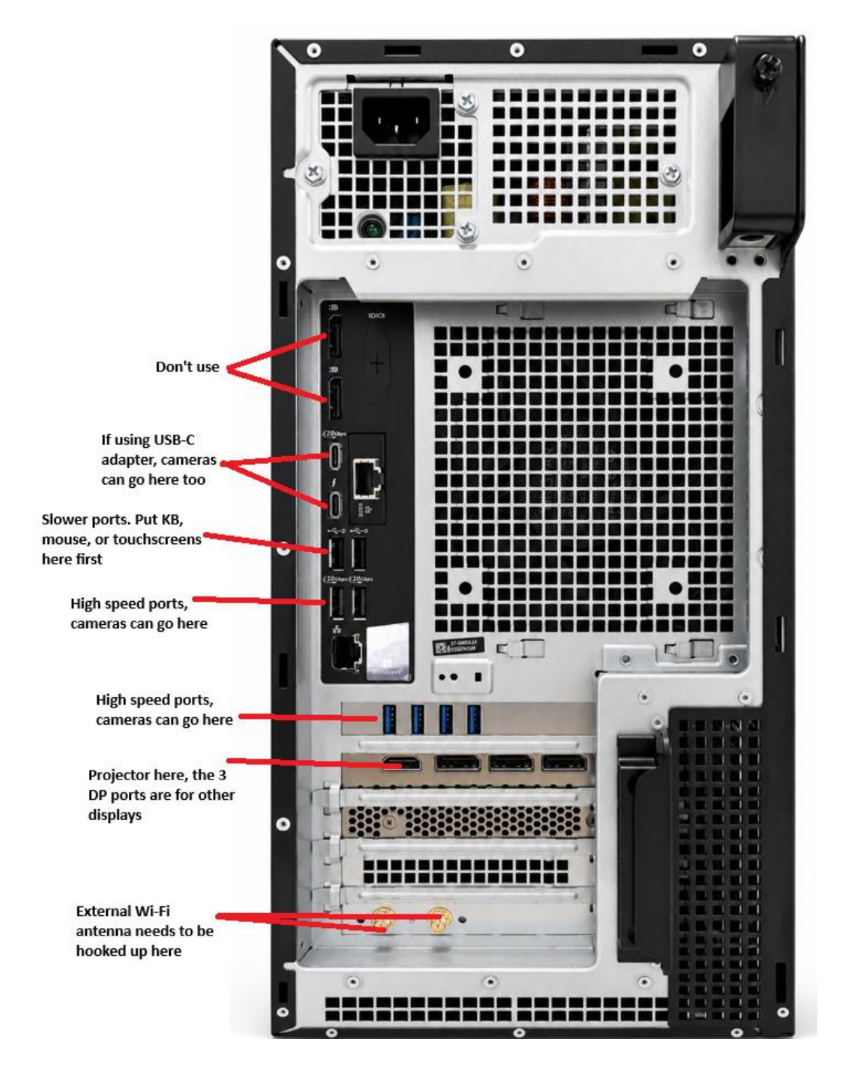

이 가이드는 TM4/TMiO 레이더, 프로젝터, 터치스크린, IDS Cameras, 네트워크 연결 등을 포함하여 Trackman 설정을 위한 PC 연결의 모범 사례를 안내합니다. PC 후면의 각 포트 위치를 확인하는 데 아래 이미지를 참고하십시오.

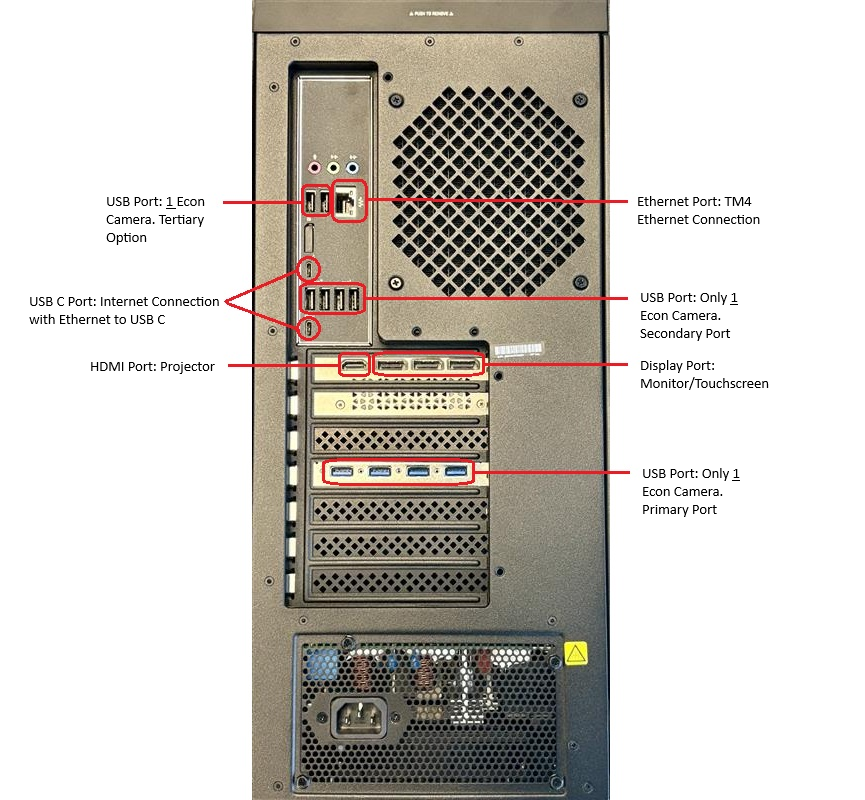

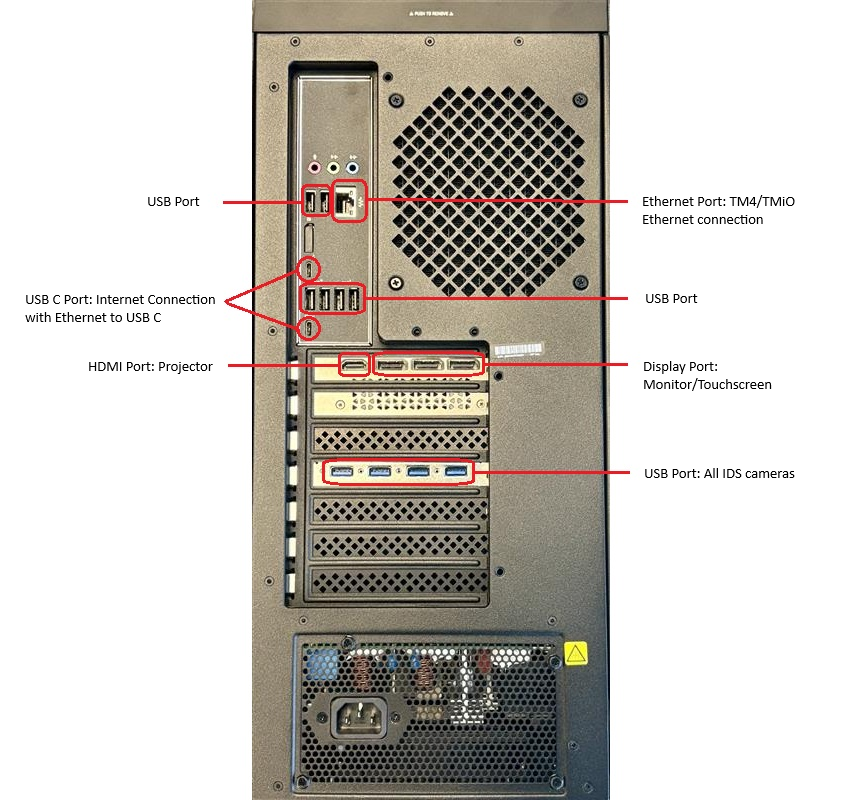

HP Omen - 일반/IDS 설정	HP Omen - USB 스윙 설정

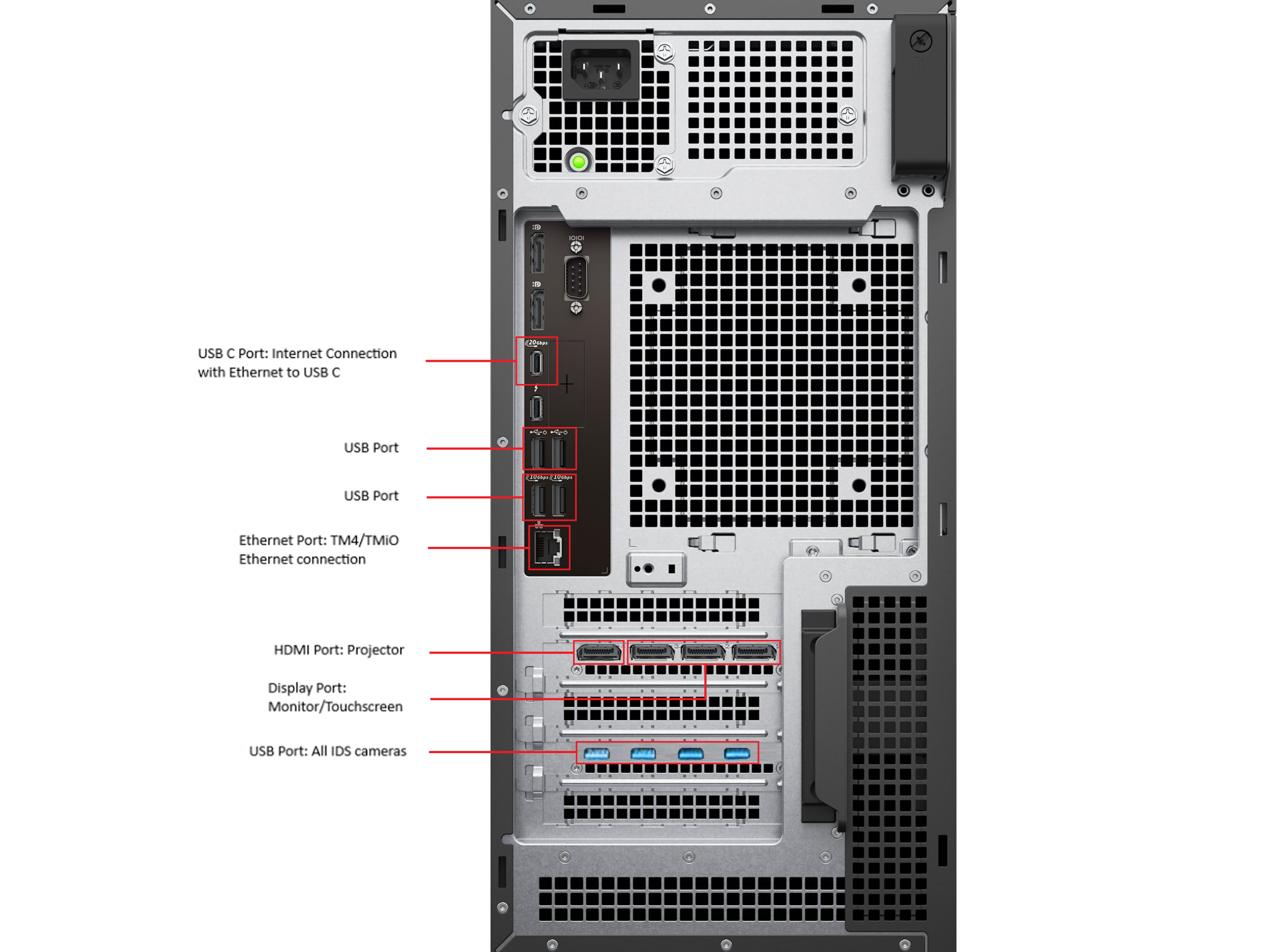

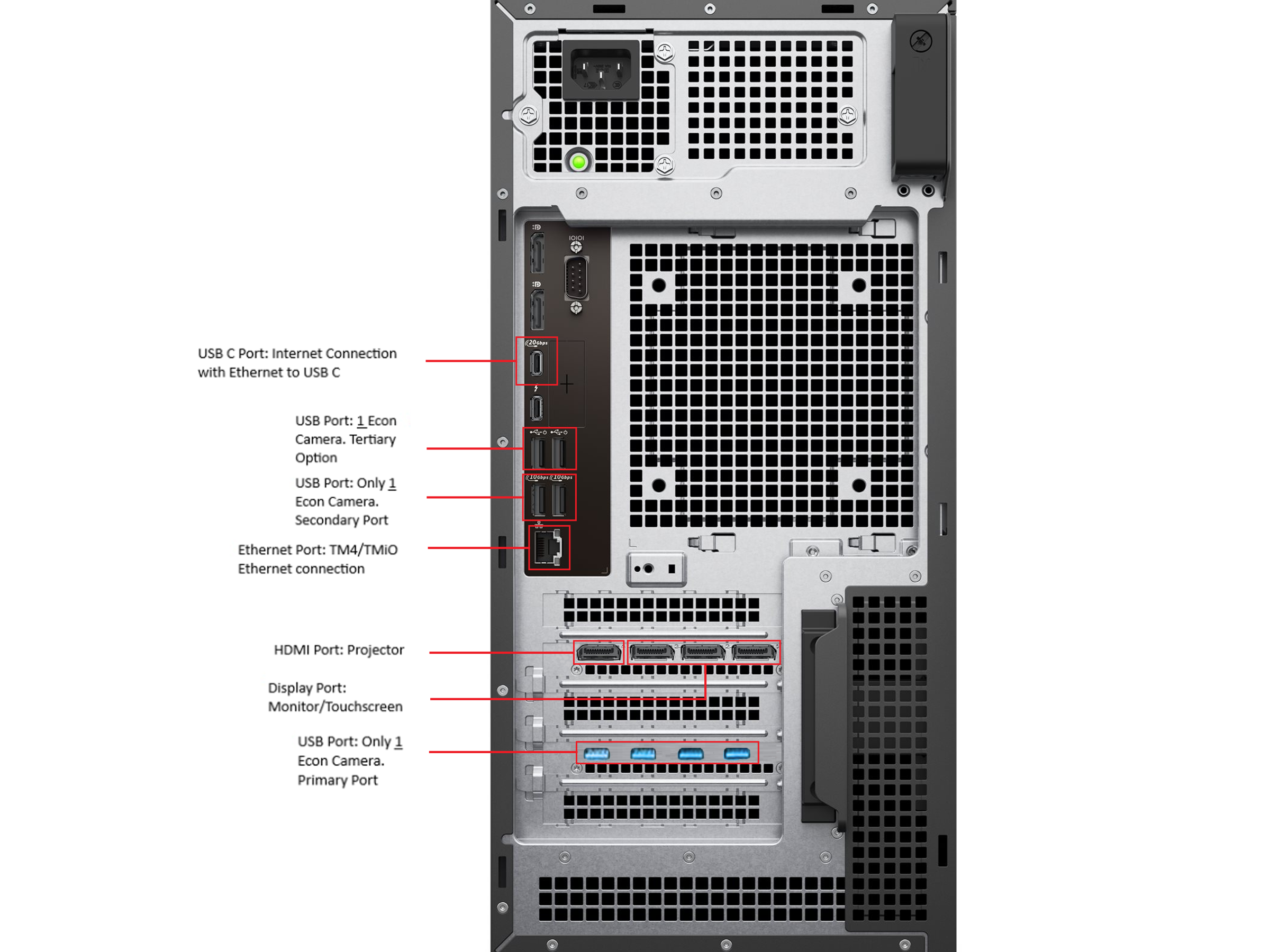

Dell Pro Max Tower - 일반/IDS 설정	Dell Pro Max Tower - USB 스윙 설정

이더넷 연결 (TM4 / TMiO 레이더)

포트 유형: 표준 이더넷 (RJ45)
용도: TM4 또는 TMiO 레이더를 PC에 직접 연결합니다.
이 포트는 전용 레이더 이더넷 포트이며 인터넷이나 다른 장치에 사용해서는 안 됩니다.

USB 포트 (일반 용도)

이 포트들은 키보드, 마우스, USB 드라이브 또는 기타 액세서리와 같은 주변 기기에 사용할 수 있습니다.

다음과 같은 두 세트의 USB 포트가 있습니다:

• 상단 USB 포트 – 일반 액세서리
• 하단 USB 포트 (파란색 포트) – 고속 USB 3.0 포트
  • IDS Cameras에 사용 (모든 IDS Cameras는 여기에 연결되어야 합니다)

USB-C 포트 (인터넷 연결)

용도: 표준 이더넷 잭이 인터넷에 사용되지 않을 때 이더넷-USB-C 어댑터를 통한 인터넷 연결.
이 포트는 일반적으로 다음과 같은 경우에 사용됩니다:

• 기본 이더넷 포트가 레이더에 전용되어 있는 경우
• USB-C 어댑터를 통해 인터넷을 연결해야 하는 경우

HDMI 포트 (프로젝터)

용도: 프로젝터를 연결합니다.

이것은 전용 HDMI 출력이며, 비디오 안정성을 보장하기 위해 프로젝터용으로만 사용해야 합니다.

디스플레이포트 (터치스크린 / 모니터)

용도: 터치스크린이나 일반 외부 모니터를 연결합니다.

디스플레이포트는 다음의 경우 선호됩니다:

• Trackman 터치스크린
• 높은 주사율 또는 해상도가 필요한 시설 디스플레이

USB 3.0 포트 (IDS Cameras)

용도: 모든 IDS Cameras(임팩트 카메라)를 이 파란색 USB 3.0 포트에 연결합니다.

이는 다음을 보장합니다:

• 적절한 대역폭
• 안정적인 비디오 전송
• TPS 및 포털 내에서의 올바른 성능
