Merk: Før du starter med PEAK, sørg for at kameralinsen er fysisk installert og riktig posisjonert av kunden eller installatøren.

• GRØNN: Justér fokuset, gjør dette til slutt.
• RØD: Justerer lysstyrken; sett denne først på maksimal lysstyrke.
• BLÅ: Justerer litt zoom; sett denne som nummer to. Etter å ha justert zoomen ved behov, gå tilbake og juster fokus igjen.

Slik setter du opp kameraet i PEAK

1. Installer drivere
   • Kjør installasjonsprogrammet for PEAK og kameradrivere (http://link.trackman.dk/idspeakdriver)
   • Velg typisk oppsett under installasjonen.
   • En omstart kan være nødvendig på slutten.
2. Åpne PEAK
   • Start PEAK-programvaren.
   • Hvis kameravinduet ikke vises automatisk, klikk på kameraikonet øverst til venstre.



3. Få tilgang til kamerainnstillinger
   • Du er nå i kamera-grensesnittet der innstillinger som FPS, gamma, eksponering og oppløsning kan justeres.
   • Vi fokuserer kun på noen få viktige alternativer langs venstre side.
   • Nå er du i kameragrensesnittet der vi justerer FPS, gamma, eksponering, oppløsning og så videre. Vi fokuserer bare på noen få alternativer langs venstre side:



4. Automatisk bildejustering

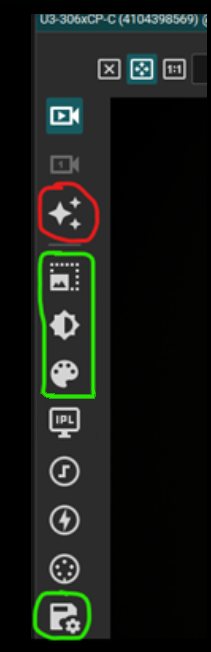

   • Klikk på ikonet (som ligner Pittsburgh Steelers-logoen) som er sirklet inn med rødt i veiledningen.
   • Dette kjører en automatisk justering for å estimere gode innstillinger.
   • Det fungerer vanligvis bra, men vi vil gjøre finjusteringer videre med de alternativene som er merket i grønt.
5. Posisjon og størrelse
   • I den øverste grønne seksjonen, juster oppløsningen.
   • En vanlig innstilling er 1440x1080, men TPS beskjærer uansett til et kvadrat, så nøyaktig oppløsning er ikke kritisk.
6. Lysstyrke / bildefrekvens
   • I den neste grønne seksjonen justerer du eksponeringstid og bildefrekvens.
   • Sikt mot:
     • FPS ≈ 120
     • Eksponering mellom 3–9
   • Ikke bekymre deg hvis bildet fortsatt ser mørkt ut—vi vil fikse det senere i Gamma-innstillingen.
7. Farge
   • I seksjonen med palettikonet justerer du nivåene for rød, grønn og blå ved behov.
8. Pause live-bildet
   • Før du lagrer konfigurasjonen, klikk på kameraknappen for å sette live-bildet på pause.



9. Lagre kameraprofil
   • Klikk på knappen Lagre/Last kameraparametere (grønt diskikon).



   • I det nye vinduet, velg Lagre for å lagre profilen din.
10. Lagre profilen med riktig navn
    • Gå til: C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
    • Navngi filen nøyaktig som følger: U3-3060CP-C-HQ-Rev.2.2_view.cset
    • Navngivningsregler:
      • Filnavnet må inkludere det fullstendige modellnummeret til kameraet, inkludert revisjonsnummeret.
      • Erstatt “view” med riktig kameraposisjon (f.eks. DTL, RFO, LFO osv.).
      • Filen må ha filtypen .cset.
    • Sjekk standardfilen i denne mappen for å bekrefte riktig navneformat.
11. Fullfør oppsettet
    • Lukk PEAK-programvaren.
    • Åpne TPS.

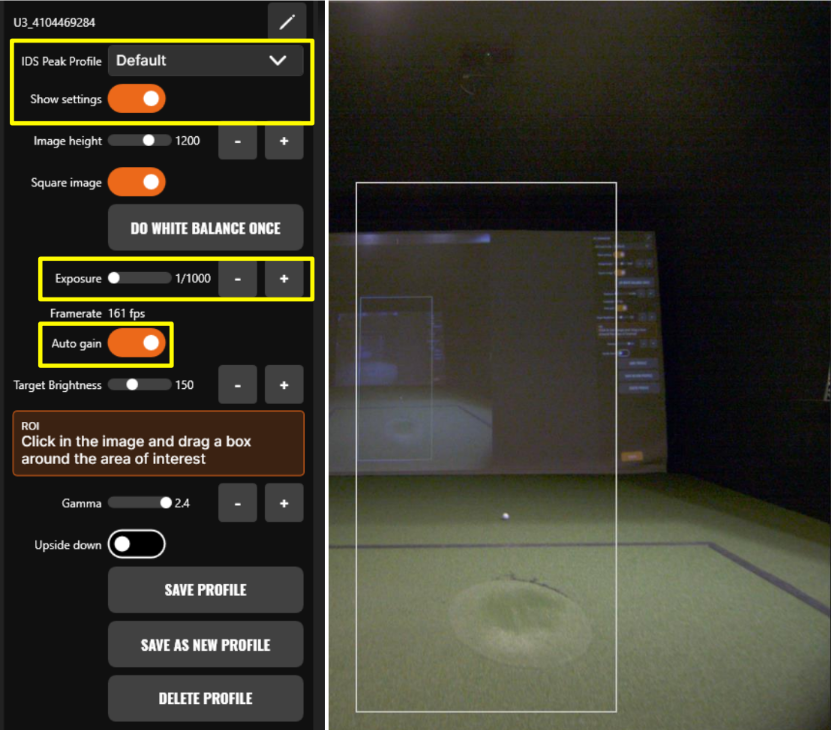

    • IDS-kameraet skal nå dukke opp i TPS, hvor du kan gi det nytt navn og tildele det til profilfilen du nettopp opprettet.
