Montering av Trackman iO-enheten din
Du kan komme i situasjoner der du må montere Trackman iO-enheten på plass igjen etter feilsøking eller etter at du har fått den tilbake fra reparasjon.
Denne artikkelen er en veiledning til hvordan du monterer Trackman iO tilbake på plass. Det finnes to monteringstyper, som begge beskrives nedenfor.
Hvis det er første gang du installerer enheten din, se TMiO | Oversikt over installasjonsinstruksjoner og videoer

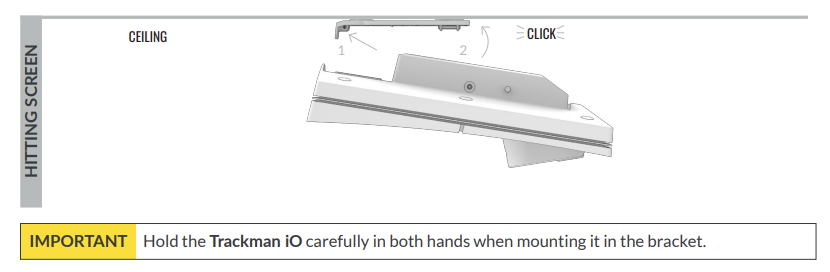

Monteringstype A: Direkte takmontering
Denne monteringstypen er egnet for avstander mellom slagoverflaten og taket på 285 cm (9’4”) til 305 cm (10’0”).
Slik gjør du:
- Plassering: Bruk begge hender og løft Trackman iO i en vinkel mot takbraketten.
- Montering: Skyv enheten forsiktig på plass til du hører et klikk. Ikke slipp enheten før du er sikker på at låsen har gått i inngrep.

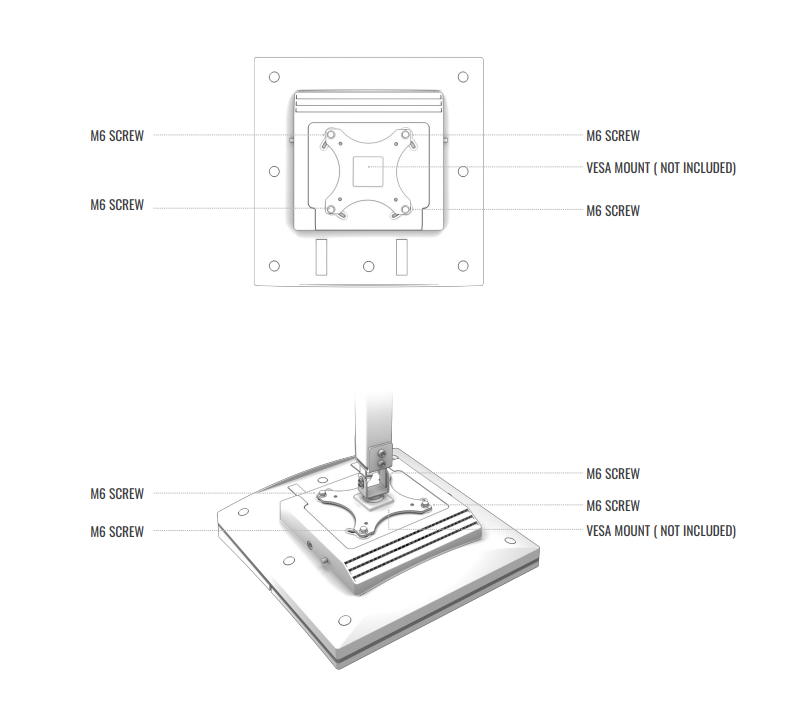

Monteringstype B: VESA-feste med justerbar nedhengsstang/brakett
Denne monteringstypen brukes når avstanden mellom slagoverflaten og taket overskrider 305 cm (10’0”).
Slik gjør du:
-
Feste: Fest Trackman iO til VESA-festebraketten med de medfølgende 4 stk. M6-skruer, og stram dem til.
- Viktig: Få en person til å hjelpe deg med å feste de 4 stk. M6-skruene mens du holder Trackman iO med begge hender.
- Justering: Sørg for at VESA-festet er i vater, og at Trackman iO er justert mot slagskjermen.
Tilkobling av kabler
-
Ethernet cable:
- Hvis Trackman iO er montert direkte i taket, vær forsiktig – det er begrenset plass når du kobler til Ethernet cable.
-
AC/DC-strømadapter:
- Koble strømledningen til AC/DC-adapteren.
- Plasser adapteren på hyllen til Trackman iO.
- Sett DC-kontakten inn i DC-strømkontakten på siden av Trackman iO.
- Sørg for at adapteren er festet til din Trackman iO ved hjelp av borrelåsstrimler.
-
Strøm på:
- Koble strømpluggen fra AC/DC-adapteren til et passende uttak. Din Trackman iO vil slå seg på.
Du er nå klar til å bruke din Trackman iO!
