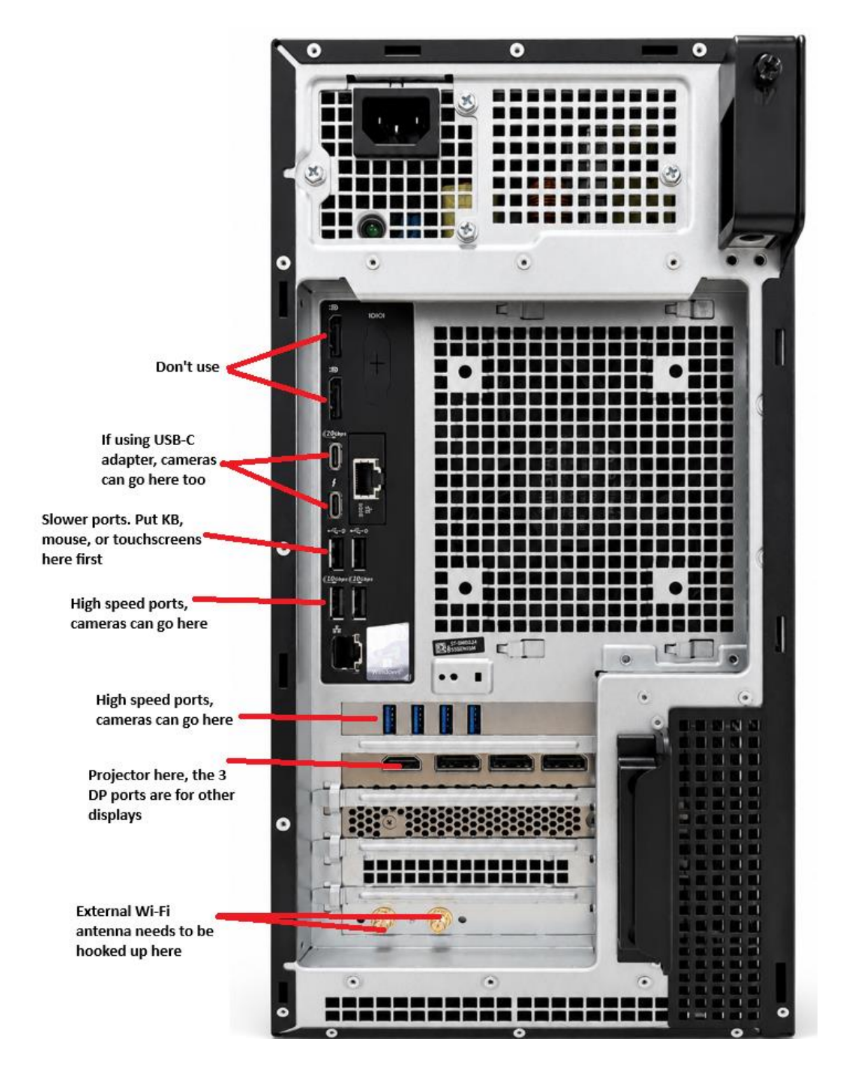

Denne veiledningen tar deg gjennom beste praksis for PC-tilkoblinger i Trackman-oppsettet ditt, inkludert TM4/TMiO-radar, projektor, berøringsskjerm, IDS Camera og nettverkstilkobling. Bruk bildet nedenfor som referanse for å finne hver port på baksiden av PC-en.

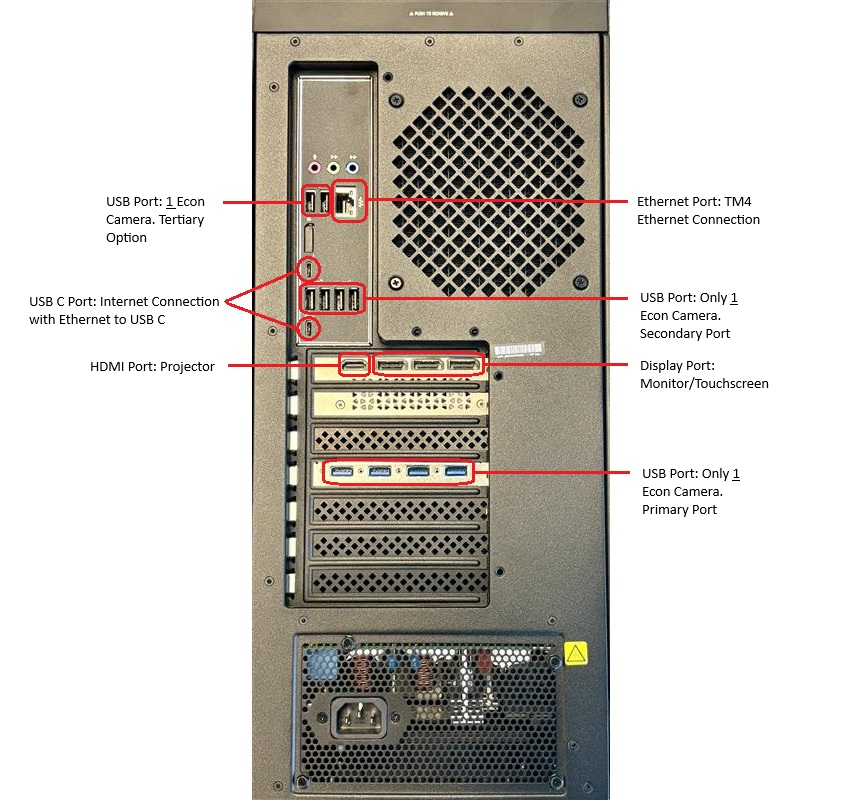

HP Omen – Generelt/IDS-oppsett	HP Omen – USB-svingoppsett

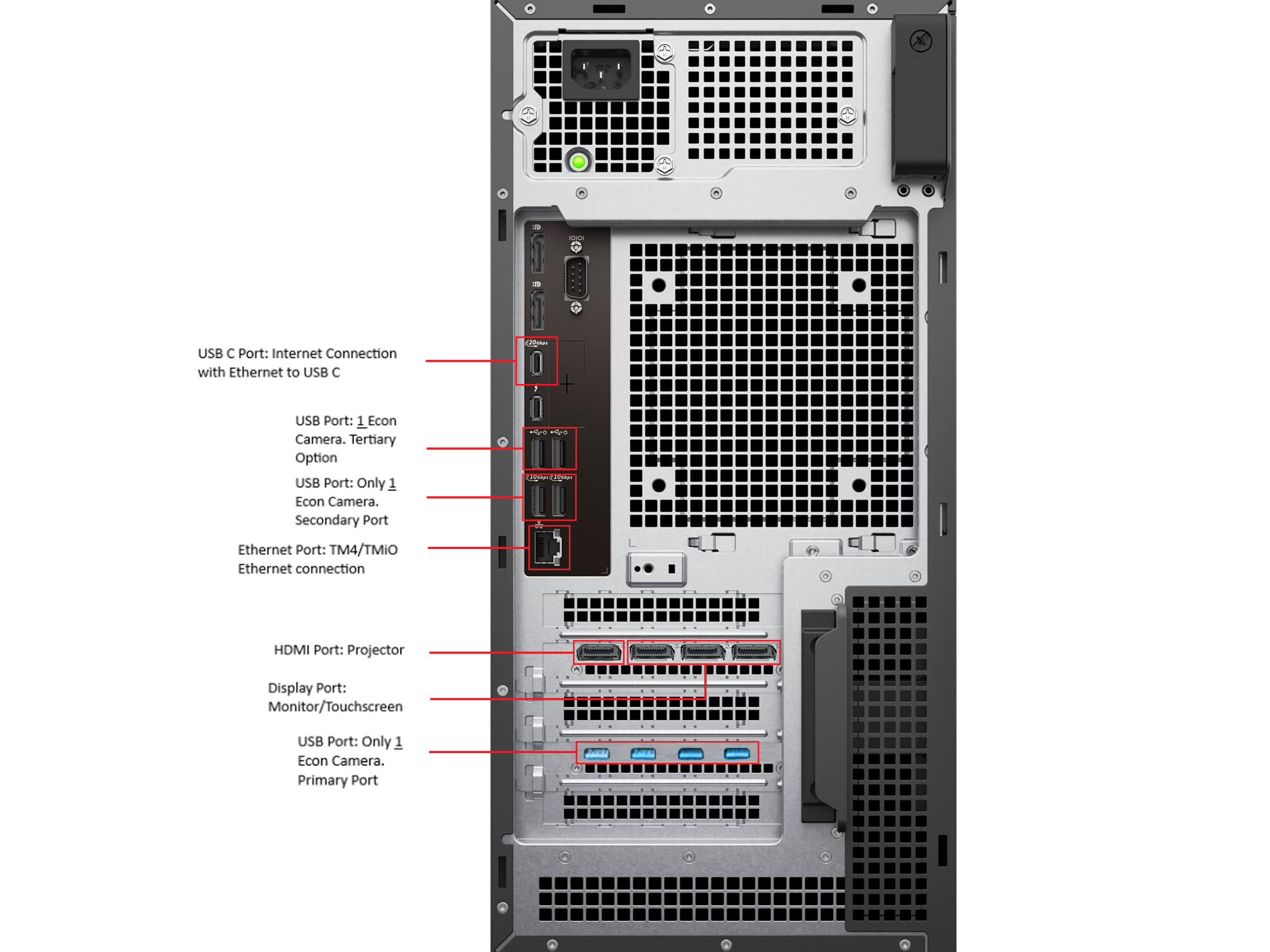

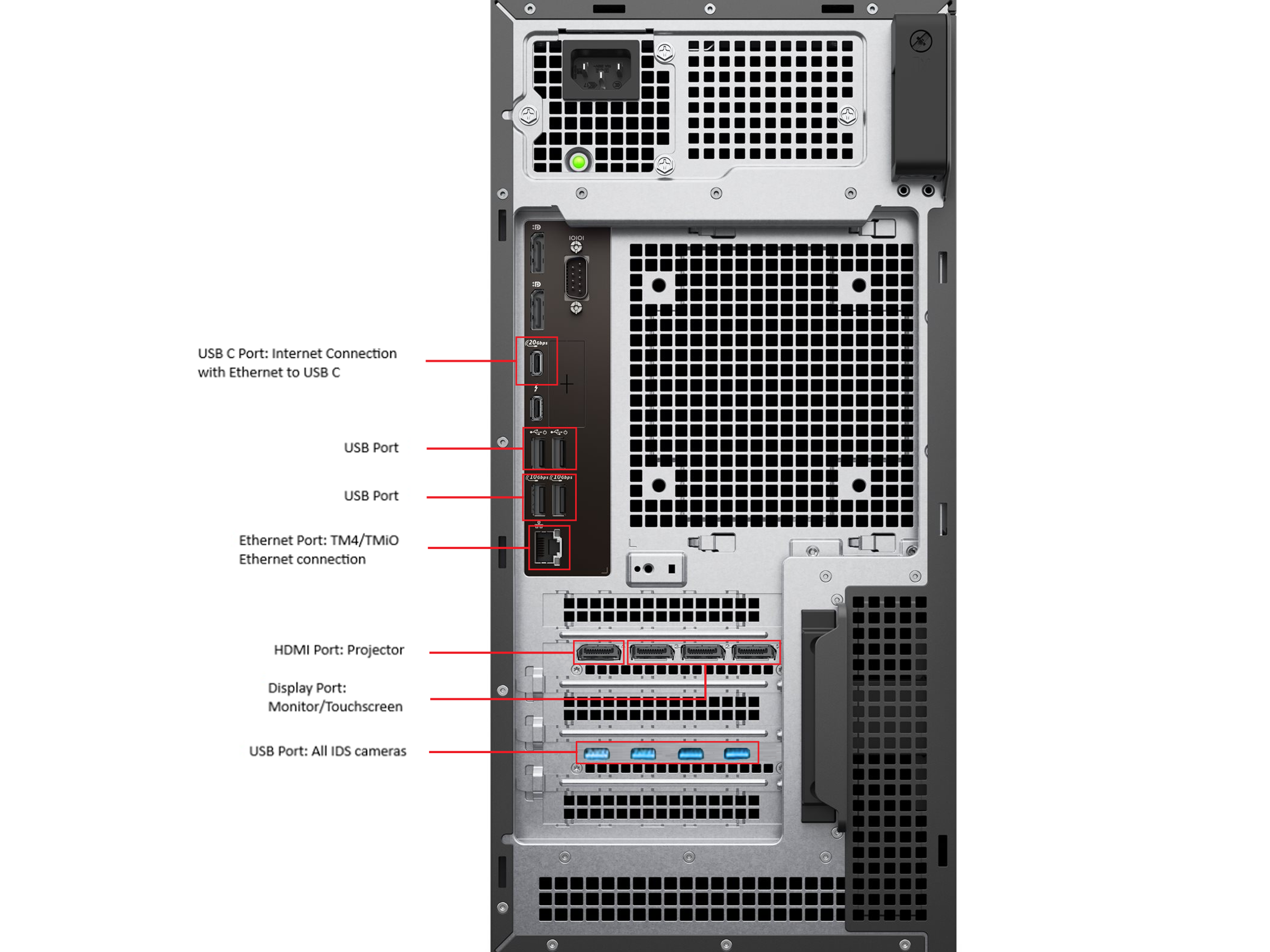

Dell Pro Max Tower – Generelt/IDS-oppsett	Dell Pro Max Tower – USB-svingoppsett

Ethernet-tilkobling (TM4 / TMiO Radar)

Porttype: Standard Ethernet (RJ45)
Bruk: Koble TM4- eller TMiO-radaren direkte til PC-en.
Dette er den dedikerte Ethernet-porten for radaren og bør ikke brukes til internett eller andre enheter.

USB-porter (generell bruk)

Disse portene kan brukes for tilleggsutstyr som tastatur, mus, USB-disker eller andre tilbehør.

Det er to sett med USB-porter vist:

• Øvre USB-porter – Generelt tilbehør
• Nedre USB-porter (blå porter) – høyhastighets-USB 3.0-porter
  • Brukes for IDS Camera (alle IDS Camera må kobles her)

USB-C-port (internett-tilkobling)

Bruk: Internett-tilkobling via Ethernet-til-USB-C-adapter, når en standard Ethernet-kontakt ikke brukes for internett.
Denne porten brukes vanligvis når:

• Den primære Ethernet-porten er dedikert til radaren
• Du må levere internett gjennom en USB-C-adapter

HDMI-port (projektor)

Bruk: Koble til projektoren din.

Dette er den dedikerte HDMI-utgangen og bør bare brukes for projektoren for å sikre videostabilitet.

DisplayPort (berøringsskjerm / skjerm)

Bruk: Koble til din berøringsskjerm eller standard ekstern skjerm.

DisplayPort er den foretrukne tilkoblingen for:

• Trackman berøringsskjermer
• facility-skjermer som krever høyere oppdateringsfrekvens eller oppløsning

USB 3.0-porter (IDS Camera)

Bruk: Koble alle IDS Camera til disse blå USB 3.0-portene.

Dette sikrer:

• Riktig båndbredde
• Stabil videooverføring
• Riktig ytelse i TPS og Portal
