Guide for kablet tilkobling av iOS-kameraer

Hvis du ønsker å koble iOS-kameraene dine med kabel, følg veiledningen nedenfor. Den inkluderer detaljer om alt utstyret og instruksjonene du trenger for å gjennomføre oppsettet.

1. Kjøp en 5-porters switch
   • Bestem om du vil ha en PoE-switch (Power over Ethernet) eller en ikke-PoE-switch.
   • PoE: (anbefalt): Lader iOS-enheter direkte over Ethernet cable.
   • Ikke-PoE: Mindre kostbart, men hver iOS-enhet vil også trenge en separat Lightning ladekabel.
2. Plasser switchen og koble til strøm
   • Plasser switchen nær PC-en.
   • Koble den til en stikkontakt.
3. Forbered Ethernet cables
   • Du trenger én Ethernet cable per iOS-kamera.
   • Bruk Cat 7-kabler av høy kvalitet for best ytelse.
     • Flere lengdealternativer
     • Flate kabelalternativer
4. Koble til kameraene

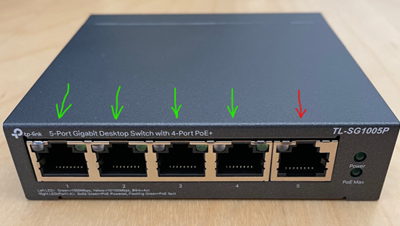

   • For PoE-switcher: Koble hvert kameras Ethernet cable til en grønn PoE-port på switchen.
   • For ikke-PoE-switcher: Alle porter er like – bare koble til hvert kameras Ethernet cable.
   • Trekk kabelen til stedet der hvert kamera skal plasseres.



5. Koble til Trackman-radaren
   • Koble en Ethernet cable fra en tilgjengelig port på switchen til Trackman-radaren.
6. Koble til PC-en
   • Koble en annen Ethernet cable fra en tilgjengelig port på switchen til PC-en.
7. Koble til iOS-enheter
   • Hvert iOS-kamera krever en Lightning-til-Ethernet-adapter.
     • Du kan bruke hvilken som helst merkevare, men vi anbefaler den offisielle Apple/Belkin-adapteren for best pålitelighet. Lightning til Ethernet

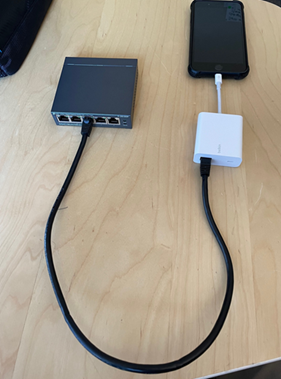

   • Koble Ethernet cable fra switchen til adapteren, og koble deretter adapteren til iOS-enheten.
8. Strømforsyning av iOS-enheter
   • Hvis du bruker en PoE-switch, vil iOS-enhetene dine motta både strøm og data via Ethernet cable.
   • Hvis du bruker en ikke-PoE-switch, må hver iOS-enhet også kobles til en Lightning-ladekabel for strøm.

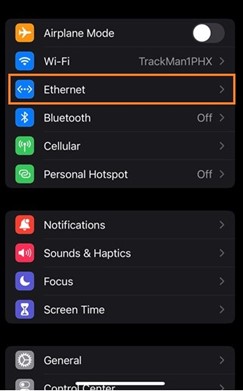

9. Når du har koblet iOS-enheten til, gå til Innstillinger. Du skal da se en seksjon for «Ethernet»:



10. Verifiser Ethernet-tilkoblingen
    • På iOS-enheten, hvis du ser "Ethernet" oppført i nettverksinnstillingene, betyr det:
      • Ethernet cable er registrert.
      • Enheten har mottatt en IP-adresse fra datamaskinen.
      • Tilkoblingen er klar.
11. Installer TM Camera-appen
    • Last ned TM Camera-appen fra App Store (hvis den ikke allerede er installert).
    • Denne appen lar deg justere FPS-hastigheter og videokvalitetsinnstillinger for ditt iOS-kamera.
12. Aktiver tillatelser
    • På iOS-enheten, gå til Innstillinger → bla ned og velg TM Camera.
    • Sørg for at både Lokalnettverk og Kamera er slått på.

Eksempel:

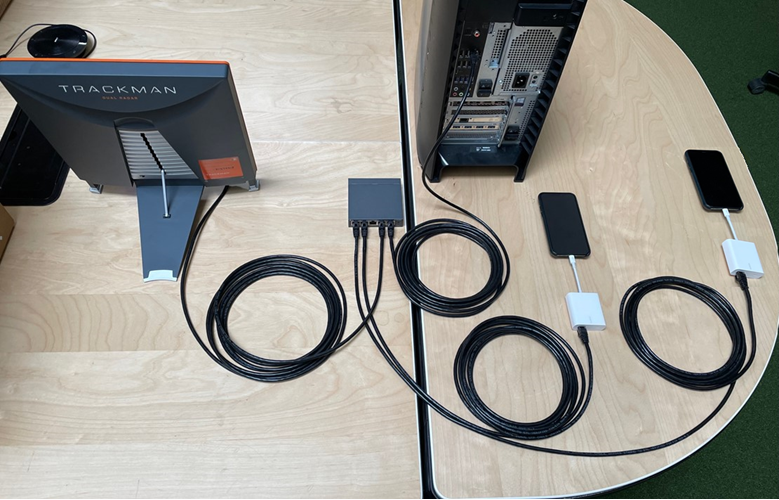

• Nedenfor er en illustrasjon av det endelige oppsettet med en PoE-switch (Power over Ethernet).
• I denne konfigurasjonen leverer Ethernet cable både data og strøm til iOS-enheten.

Du er ferdig! Vi anbefaler å starte datamaskinen og radaren på nytt, så er du klar til å åpne TPS, og alle enhetene bør kommunisere med hverandre.

Det siste steget er å bestemme hvordan du vil plassere iOS-enhetene dine, for eksempel på et stativ, et trebensstativ eller montert på en vegg.

Hvis du har noen problemer eller spørsmål angående dette oppsettet, vennligst send inn en supporthenvendelse her
