Innan du börjar med PEAK ska du säkerställa att kameralinsen har installerats och placerats korrekt av kunden eller installatören.

• GRÖN: Justerar fokus, ställ in detta sist.
• RÖD: Justerar ljusstyrka, ställ in detta först på maximal ljusstyrka.
• BLÅ: Justerar lätt zoom, ställ in detta som nummer två. När du har justerat zoomen vid behov, gå tillbaka och justera fokus igen.

Ställa in kameran i PEAK

1. Installera drivrutiner
   • Kör installationsprogrammet för PEAK och kameradrivrutinerna (http://link.trackman.dk/idspeakdriver)
   • Välj Typical setup under installationen.
   • En omstart kan krävas i slutet.
2. Öppna PEAK
   • Starta PEAK-programvaran.
   • Om kamerafönstret inte visas automatiskt, klicka på kameraikonen uppe till vänster.



3. Öppna kamerainställningarna
   • Du befinner dig nu i kameragränssnittet där inställningar som FPS, gamma, exponering och upplösning kan justeras.
   • Vi fokuserar bara på några få viktiga alternativ längs vänster sida.
   • Nu är du i kameragränssnittet där vi justerar FPS, gamma, exponering, upplösning och liknande. Vi kommer bara att fokusera på några få alternativ längs vänster sida:



4. Justera bilden automatiskt

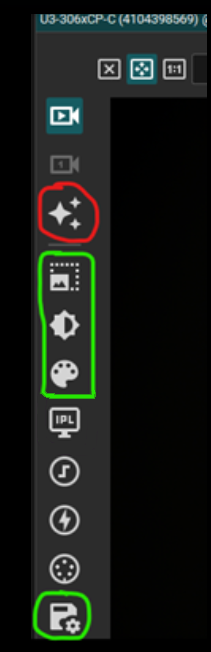

   • Klicka på ikonen (som liknar Pittsburgh Steelers logotyp) som är inringad i rött i guiden.
   • Detta kör en automatisk justering som uppskattar lämpliga inställningar.
   • Det fungerar vanligtvis bra, men vi finjusterar ytterligare med de alternativ som är markerade i grönt.
5. Placering och storlek
   • I den översta gröna sektionen justerar du upplösningen.
   • En vanlig inställning är 1440x1080, men TPS beskär ändå till ett kvadratiskt utsnitt, så den exakta upplösningen är inte avgörande.
6. Ljusstyrka / Bildhastighet
   • I nästa gröna sektion justerar du Exponeringstid och Bildhastighet.
   • Sikta mot:
     • FPS ≈ 120
     • Exponering mellan 3–9
   • Oroa dig inte om bilden fortfarande ser mörk ut – det åtgärdar vi senare i Gamma-inställningen.
7. Färg
   • I sektionen med palettikonen justerar du nivåerna för rött, grönt och blått vid behov.
8. Pausa liveflödet
   • Innan du sparar din konfiguration klickar du på kameraknappen för att pausa livebilden.



9. Spara kameraprofilen
   • Klicka på knappen Spara/Ladda kamerainställningar (grön diskettsymbol).



   • I det nya fönstret väljer du Spara för att lagra din profil.
10. Spara profilen med rätt namn
    • Bläddra till: C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
    • Namnge filen exakt enligt följande: U3-3060CP-C-HQ-Rev.2.2_view.cset
    • Namngivningsregler:
      • Filnamnet måste inkludera kamerans fullständiga modellnummer, inklusive dess revisionsnummer.
      • Ersätt "view" med den lämpliga kamerapositionen (t.ex. DTL, RFO, LFO osv.).
      • Filen måste ha filändelsen .cset.
    • Kontrollera filen Default i den här mappen för att bekräfta rätt namngivningsformat.
11. Avsluta installationen
    • Stäng PEAK-programvaran.
    • Öppna TPS.

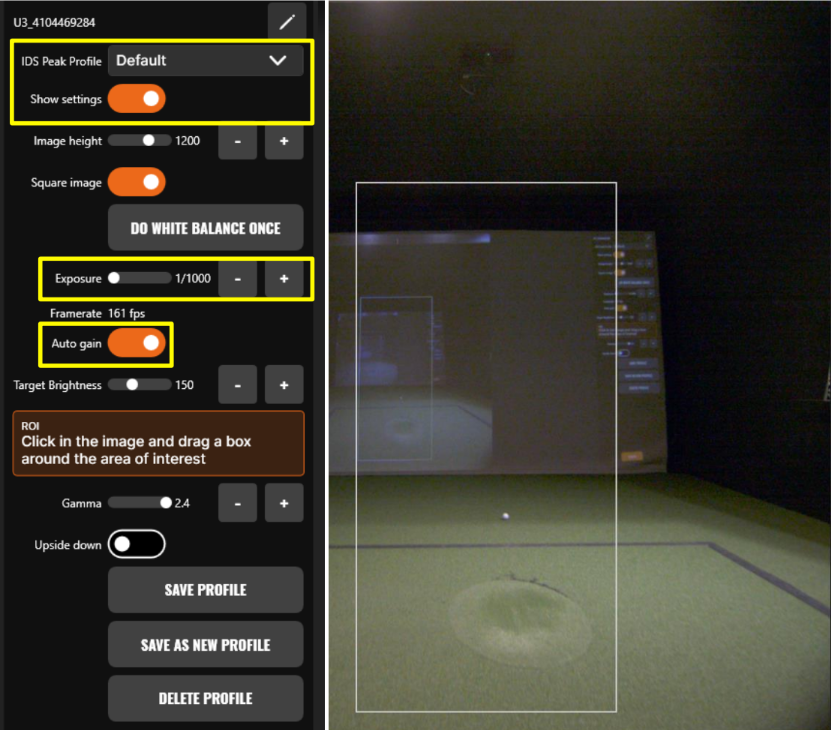

    • IDS-kameran bör nu visas i TPS, där du kan döpa om den och koppla den till profilfilen du just skapade.
