Montera din Trackman iO-enhet
Du kan stöta på situationer där du behöver montera tillbaka din Trackman iO-enhet efter felsökning eller efter att ha fått tillbaka den från reparation.
Denna artikel innehåller en guide om hur du monterar tillbaka din Trackman iO. För detta finns det två monteringstyper, vilka båda kommer att förklaras nedan.
Om detta är första gången du installerar din enhet, vänligen se TMiO | Översikt över installationsinstruktioner och -videor
Monteringstyp A: Direkt takmontering
Denna monteringstyp är lämplig för avstånd mellan slagytan och taket på 285 cm (9’4”) till 305 cm (10’0”).
Gör så här:

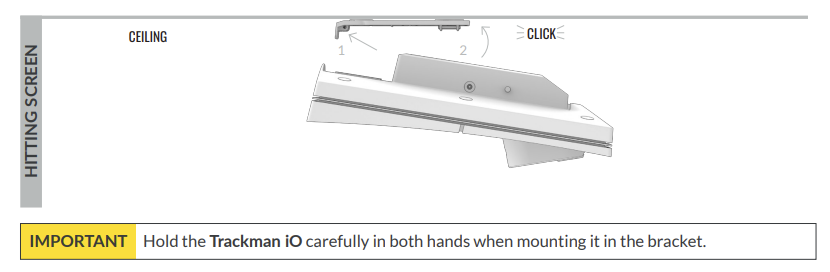

- Positionering: Använd båda händerna och lyft din Trackman iO i vinkel mot takfästet.
- Montering: Tryck enheten lätt på plats tills du hör ett klick. Släpp inte enheten förrän du är säker på att låset har aktiverats.
Monteringstyp B: VESA-fäste med justerbar nedhängande stolpe/fäste
Denna monteringstyp används när avståndet mellan slagytan och taket överstiger 305 cm (10’0”).
Gör så här:
-

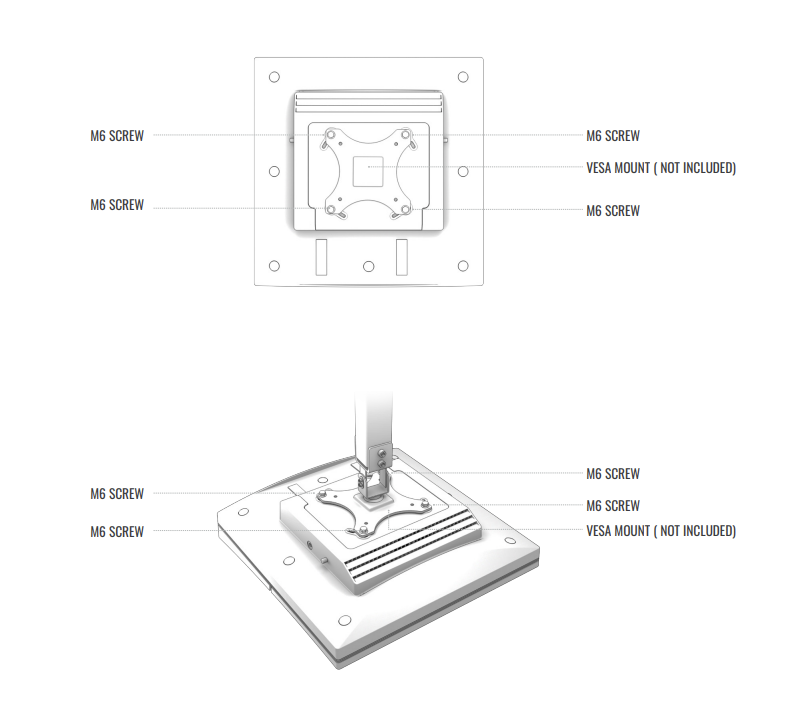

Montering: Fäst din Trackman iO i VESA-fästet med de medföljande 4 st M6-skruvarna och dra åt dem.
- Viktigt: Låt en person hjälpa dig att fästa de 4 st M6-skruvarna medan du håller Trackman iO med båda händerna.
- Justering: Se till att VESA-fästet är i våg och att din Trackman iO är i linje med slagduken.
Anslutning av kablarna
-
Ethernet Cable:
- Om din Trackman iO är monterad direkt i taket, var försiktig eftersom det finns begränsat utrymme när du ansluter Ethernet Cable.
-
AC/DC-strömadapter:
- Anslut nätkabeln till AC/DC-adaptern.
- Placera adaptern på hyllan till Trackman iO.
- Anslut DC-kontakten till DC-strömuttaget på sidan av Trackman iO.
- Se till att adaptern är fäst vid din Trackman iO med hjälp av kardborreband.
-
Ström på:
- Anslut strömkontakten från AC/DC-adaptern till ett lämpligt vägguttag. Din Trackman iO startar.
Du är nu redo att använda din Trackman iO!
