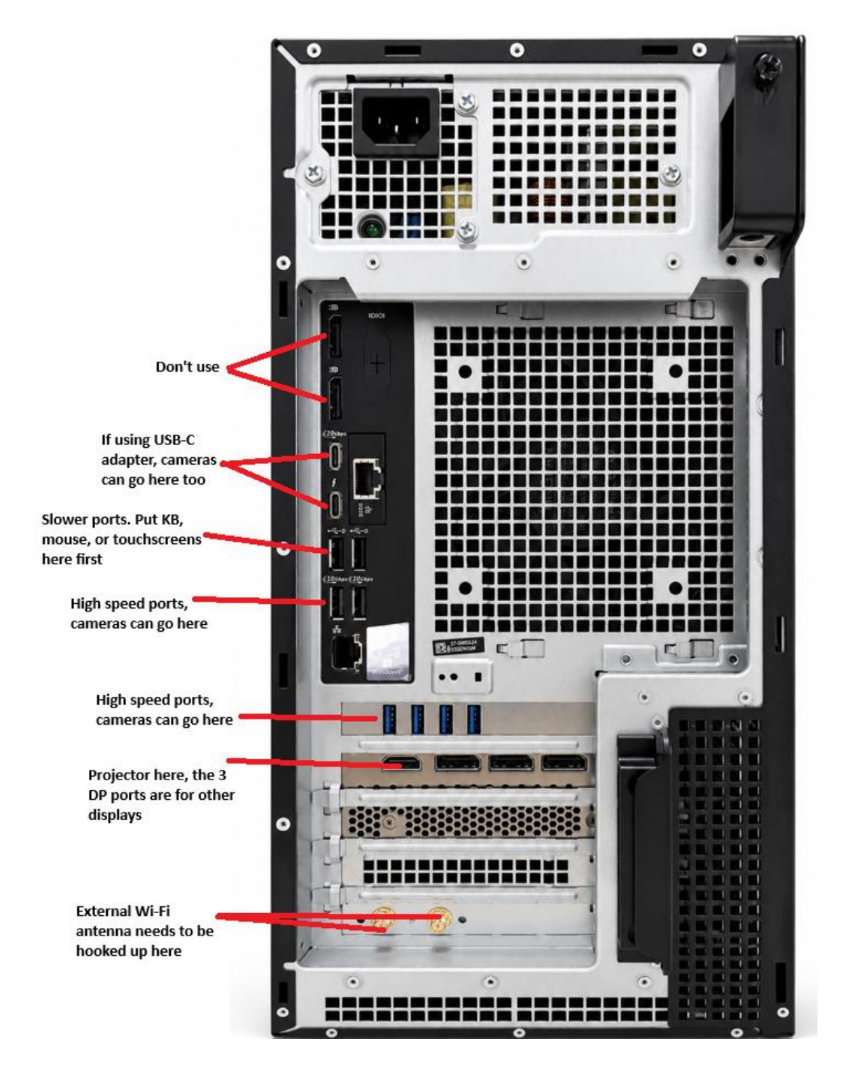

Denna guide går igenom bästa praxis för PC-anslutningar i din Trackman-installation, inklusive TM4/TMiO-radar, projektor, pekskärm, IDS Cameras och nätverksanslutning. Använd bilden nedan som referens för att hitta varje port på baksidan av datorn.

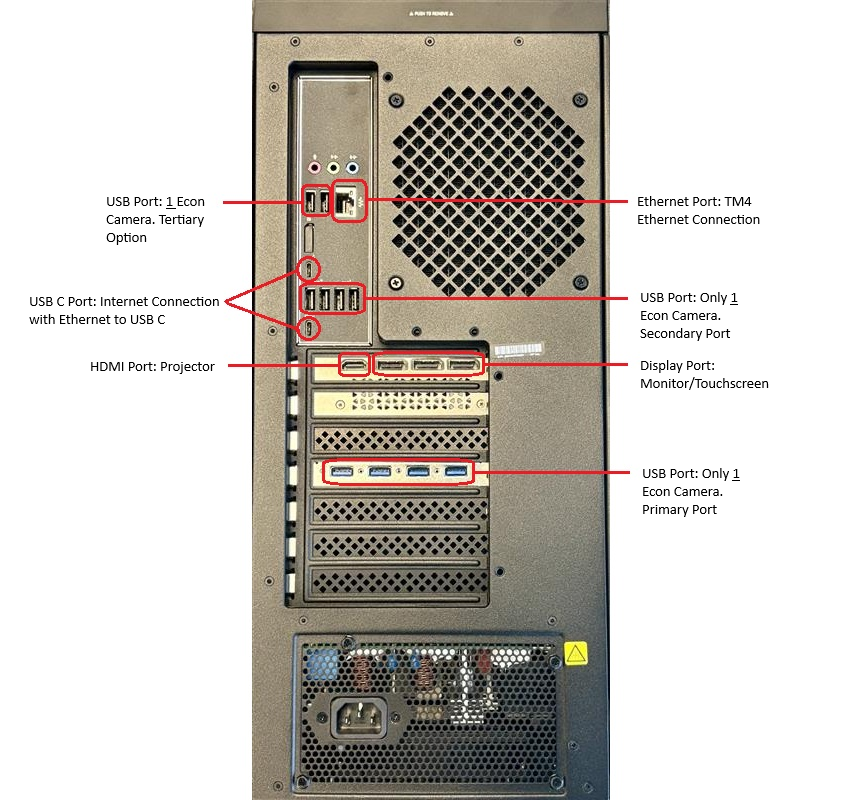

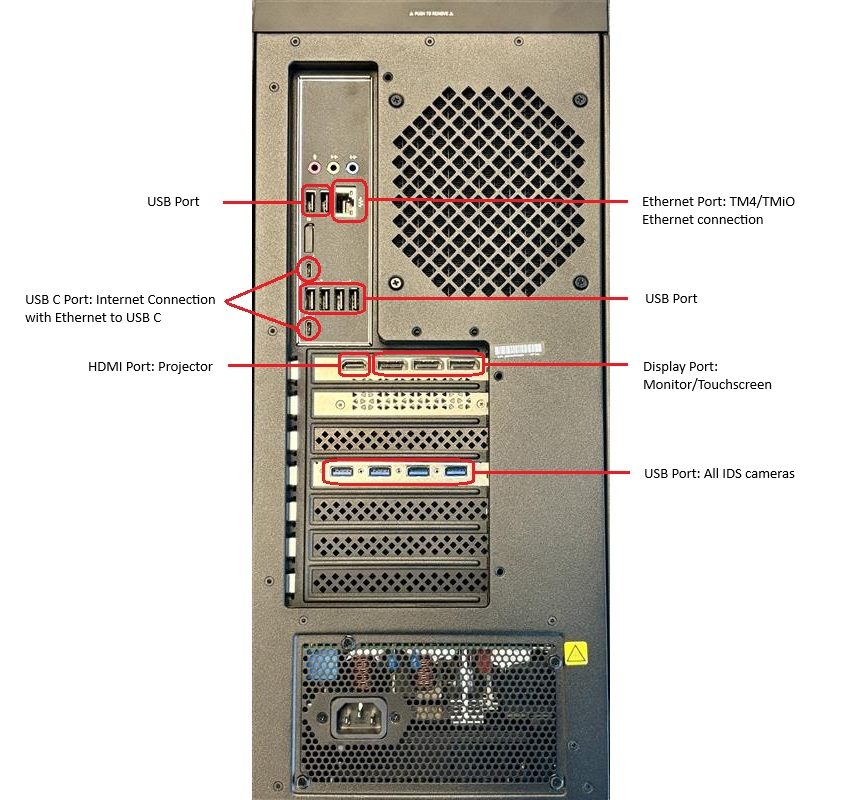

HP Omen - Allmänt/IDS-installation	HP Omen - USB-sving-installation

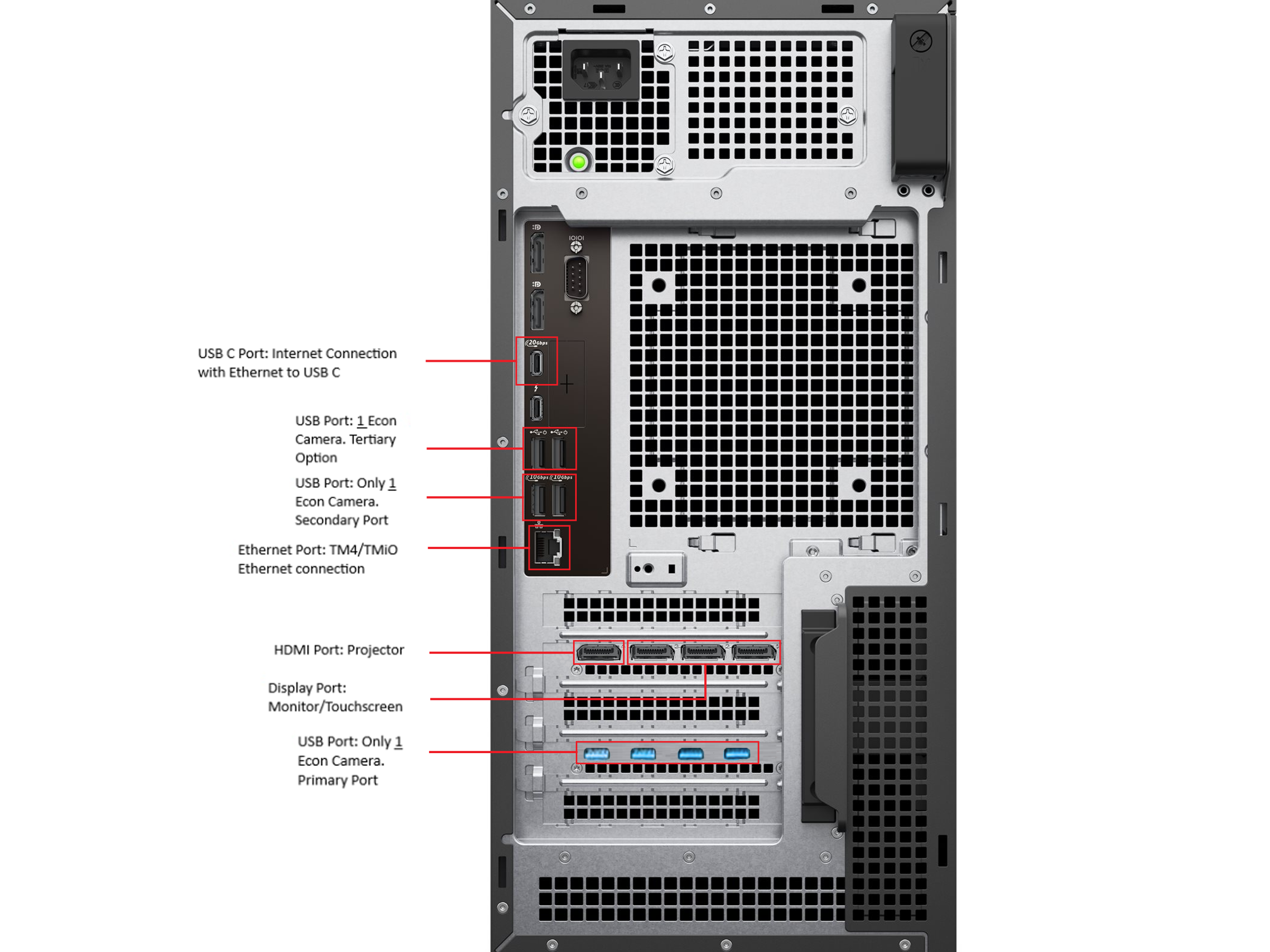

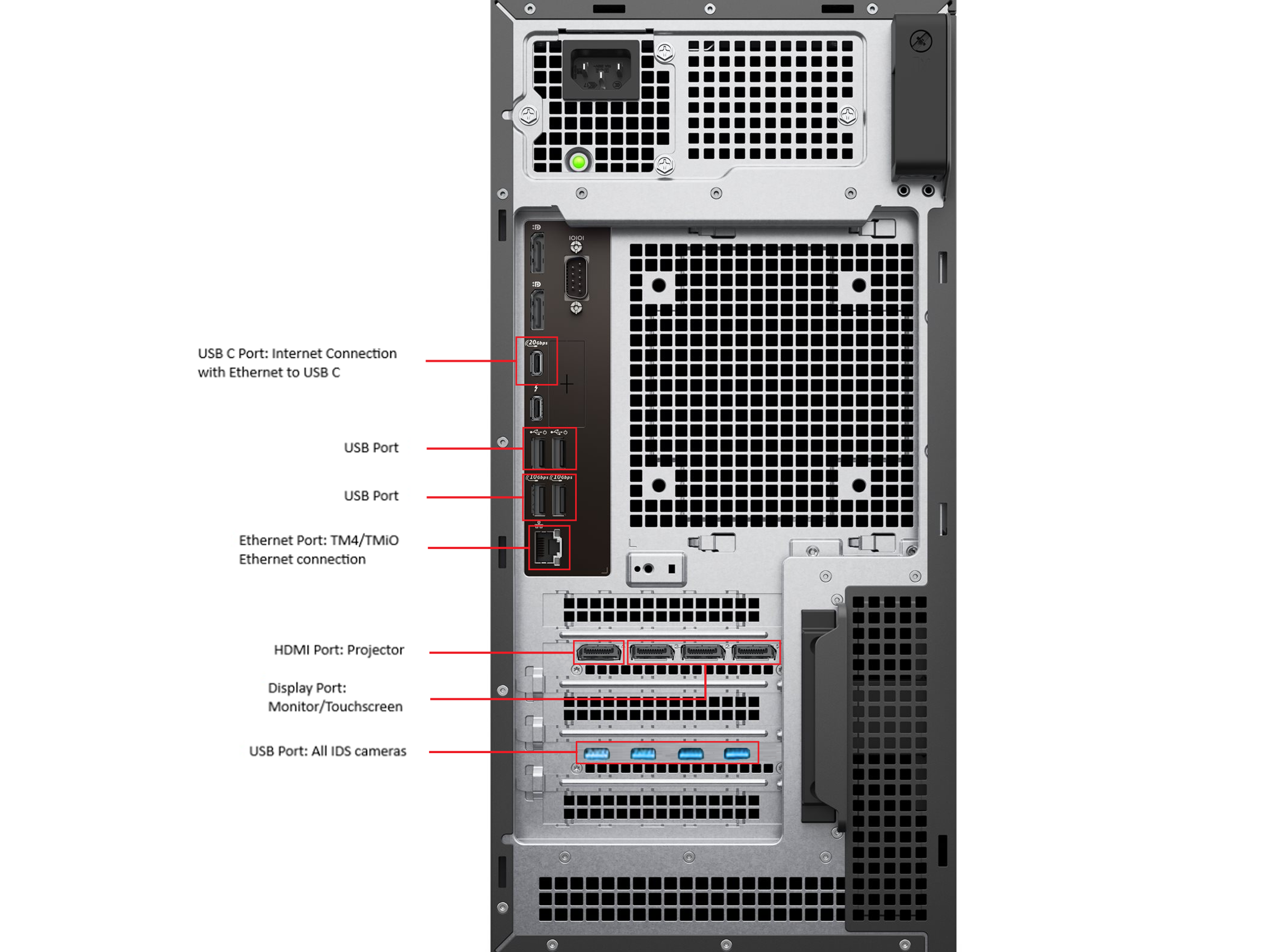

Dell Pro Max Tower - Allmänt/IDS-installation	Dell Pro Max Tower - USB-sving-installation

Ethernet-anslutning (TM4 / TMiO Radar)

Porttyp: Standard-Ethernet (RJ45)
Användning: Anslut din TM4- eller TMiO-radar direkt till datorn.
Detta är den dedikerade Ethernet-porten för radarn och den ska inte användas för internet eller andra enheter.

USB-portar (allmän användning)

Dessa portar kan användas för kringutrustning som ett tangentbord, mus, USB-enheter eller andra tillbehör.

Det finns två uppsättningar USB-portar:

• Övre USB-portar – allmänna tillbehör
• Nedre USB-portar (blå) – höghastighets-USB 3.0-portar
  • Används för IDS Cameras (alla IDS Cameras måste anslutas här)

USB-C-port (internetanslutning)

Användning: Internetanslutning via Ethernet-till-USB-C-adapter, när ett standard-Ethernetuttag inte används för internet.
Denna port används vanligtvis när:

• Den primära Ethernet-porten är dedikerad till radarn
• Du behöver tillhandahålla internet via en USB-C-adapter

HDMI-port (Projektor)

Användning: Anslut din projektor.

Detta är den dedikerade HDMI-utgången och bör endast användas för projektorn för att säkerställa videostabilitet.

DisplayPort (pekskärm/skärm)

Användning: Anslut din pekskärm eller en extern bildskärm.

DisplayPort är den föredragna anslutningen för:

• Trackman-pekskärmar
• Skärmar i anläggningen som kräver högre uppdateringsfrekvenser eller upplösningar

USB 3.0-portar (IDS Cameras)

Användning: Anslut alla IDS Cameras till dessa blå USB 3.0-portar.

Detta säkerställer:

• Korrekt bandbredd
• Stabil videoöverföring
• Korrekt prestanda i TPS och Portal
