Guide för att ansluta iOS-kameror med kabel

Om du vill ansluta dina iOS-kameror med kabel följer du guiden nedan, som innehåller information om alla produkter och instruktioner du behöver för att slutföra installationen.

1. Köp en 5-portars switch
   • Bestäm om du vill ha en PoE-switch (Power over Ethernet) eller en icke-PoE-switch.
   • PoE: (rekommenderas): Laddar iOS-enheter direkt via Ethernet cable.
   • Icke-PoE: Billigare, men varje iOS-enhet behöver också en egen Lightning-laddningskabel.
2. Placera och strömförsörj switchen
   • Placera switchen nära datorn.
   • Anslut den till ett uttag.
3. Förbered Ethernet cables
   • Du behöver en Ethernet cable per iOS-kamera.
   • Använd Cat 7-kablar av god kvalitet för bästa prestanda.
     • Flera längdalternativ
     • Alternativ med platta kablar
4. Anslut kamerorna

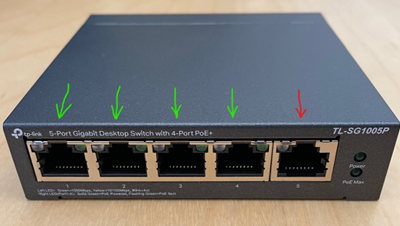

   • För PoE-switchar: Anslut varje kameras Ethernet cable till en grön PoE-port på switchen.
   • För icke-PoE-switchar: Alla portar är desamma—anslut bara varje kameras Ethernet cable.
   • Dra kabeln till platsen där varje kamera ska placeras.



5. Anslut Trackman-radarn
   • Dra en Ethernet cable från valfri ledig port på switchen till Trackman-radarn.
6. Anslut datorn
   • Dra en annan Ethernet cable från valfri ledig port på switchen till datorn.
7. Anslut iOS-enheter
   • Varje iOS-kamera kräver en Lightning-till-Ethernet-adapter.
     • Du kan använda vilket märke som helst, men vi rekommenderar den officiella Apple/Belkin-adaptern för bästa tillförlitlighet. Lightning till Ethernet

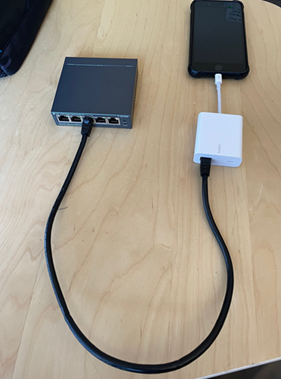

   • Anslut Ethernet cable från switchen till adaptern, anslut sedan adaptern till iOS-enheten.
8. Strömförsörjning av iOS-enheter
   • Om du använder en PoE-switch kommer dina iOS-enheter att få både ström och data via Ethernet cable.
   • Om du använder en icke-PoE-switch, behöver varje iOS-enhet också anslutas till en Lightning-laddningskabel för ström.

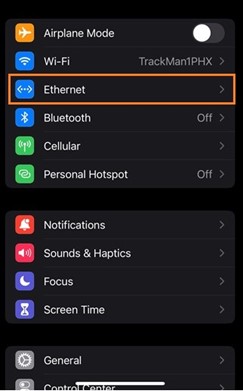

9. När du har anslutit iOS-enheten går du till Inställningar; där ska avsnittet ”Ethernet” visas:



10. Verifiera Ethernet-anslutningen
    • På iOS-enheten: Om du ser ”Ethernet” i nätverksinställningarna betyder det att:
      • Ethernet cable har identifierats.
      • Enheten har fått en IP-adress från datorn.
      • Anslutningen är klar.
11. Installera TM Camera-appen
    • Ladda ner TM Camera-appen från App Store (om den inte redan är installerad).
    • Den här appen låter dig justera bildfrekvens (FPS) och videokvalitetsinställningar för din iOS-kamera.
12. Aktivera behörigheter
    • På iOS-enheten, gå till Inställningar → bläddra ner och välj TM Camera.
    • Se till att både lokala nätverks- och kamerabehörigheter är aktiverade.

Exempel:

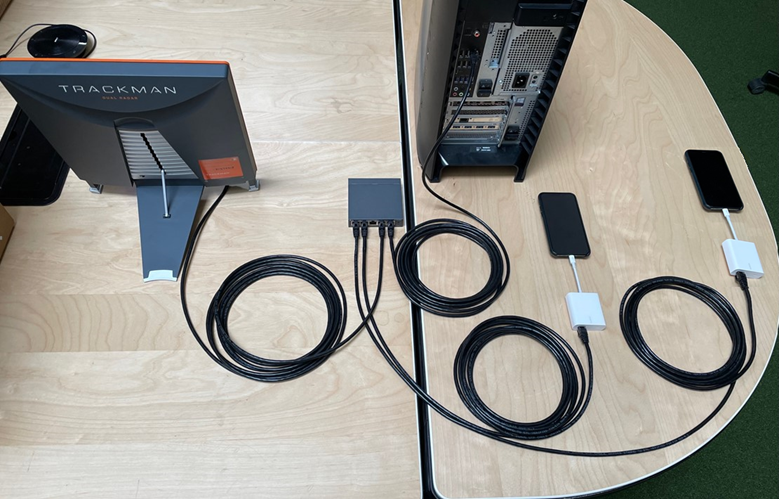

• Nedan visas en illustration av den slutliga installationen med en PoE-switch (Power over Ethernet).
• I den här konfigurationen ger Ethernet cable både data och ström till iOS-enheten.

Klart! Vi rekommenderar att du startar om datorn och radarn. Öppna sedan TPS – alla enheter bör nu kommunicera med varandra.

Det sista steget är att bestämma hur du ska placera dina iOS-enheter, t.ex. på en hållare, på ett trebensstativ eller monterade på en vägg.

Om du har några problem eller frågor angående denna installation, vänligen skicka in ett supportärende här
