กล้อง IDS | วิธีสร้างโปรไฟล์ IDS สำหรับกล้อง U3

ก่อนเริ่มใช้งาน PEAK ตรวจสอบให้แน่ใจว่าลูกค้าหรือผู้ติดตั้งได้ติดตั้งเลนส์กล้องและจัดตำแหน่งไว้อย่างถูกต้องแล้ว

GREEN: ใช้สำหรับปรับโฟกัส ให้ตั้งค่านี้เป็นลำดับสุดท้าย
RED: ใช้ปรับความสว่าง ให้ตั้งค่านี้เป็นลำดับแรกที่ความสว่างสูงสุด
BLUE: ใช้ปรับการซูมเล็กน้อย ให้ตั้งค่านี้เป็นลำดับที่ 2 หลังจากปรับการซูมตามต้องการแล้ว ให้กลับไปปรับโฟกัสอีกครั้ง

การตั้งค่ากล้องใน PEAK

ติดตั้งไดร์ฟเวอร์
- เรียกใช้ตัวติดตั้ง PEAK และไดร์ฟเวอร์ของกล้อง (http://link.trackman.dk/idspeakdriver)
- เลือกรูปแบบการติดตั้ง "Typical" ระหว่างการติดตั้ง
- อาจต้องรีสตาร์ทเครื่องเมื่อเสร็จสิ้น
เปิด Peak
- เปิดซอฟต์แวร์ PEAK
- หากหน้าต่างกล้องไม่แสดงขึ้นโดยอัตโนมัติ ให้คลิกไอคอนกล้องที่มุมซ้ายบน
เข้าไปที่การตั้งค่ากล้อง
- ขณะนี้คุณอยู่ในหน้าต่างการตั้งค่ากล้อง ซึ่งสามารถปรับ FPS, gamma, exposure และ resolution ได้
- เราจะเน้นเฉพาะตัวเลือกหลักไม่กี่รายการทางด้านซ้าย
- ขณะนี้คุณอยู่ในหน้าต่างการตั้งค่ากล้อง ซึ่งสามารถปรับ FPS, gamma, exposure, resolution และการตั้งค่าอื่นๆ ได้ โดยเราจะเน้นเพียงตัวเลือกไม่กี่รายการทางด้านซ้าย:
ปรับภาพอัตโนมัติ

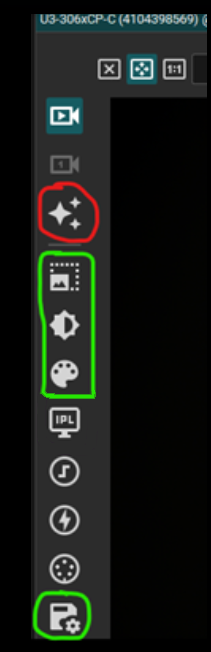

- คลิกไอคอน (คล้ายโลโก้ Pittsburgh Steelers) ที่วงไว้ด้วยสีแดงในคู่มือ
- ระบบจะทำการปรับอัตโนมัติเพื่อประเมินการตั้งค่าที่เหมาะสม
- โดยปกติจะทำงานได้ดี แต่เราจะปรับละเอียดเพิ่มเติมด้วยตัวเลือกที่ทำเครื่องหมายไว้เป็นสีเขียว
ตำแหน่งและขนาด
- ในส่วนสีเขียวด้านบน ให้ปรับ resolution
- ค่าที่ใช้ทั่วไปคือ 1440x1080 แต่ TPS จะครอบเป็นสี่เหลี่ยมของตัวเองอยู่แล้ว ดังนั้นความละเอียดที่แน่นอนจึงไม่ใช่ประเด็นสำคัญ
ความสว่าง / อัตราเฟรม
- ในส่วนสีเขียวถัดไป ให้ปรับ Exposure Time และ Frame Rate
- ค่าที่ควรตั้ง:
  - FPS ≈ 120
  - Exposure ระหว่าง 3–9
- ไม่ต้องกังวลหากภาพยังดูมืดอยู่ เพราะเราจะไปแก้ไขในการตั้งค่า Gamma ภายหลัง
สี
- ในส่วนที่มีไอคอนจานสี ให้ปรับระดับ Red, Green และ Blue หากจำเป็น
หยุด Live Feed ชั่วคราว
- ก่อนบันทึกการกำหนดค่าของคุณ ให้คลิกปุ่มกล้องเพื่อหยุดภาพสดชั่วคราว
บันทึก Camera Profile
- คลิกปุ่ม Save/Load camera parameters (ไอคอนดิสก์สีเขียว)
- ในหน้าต่างใหม่ ให้เลือก Save เพื่อบันทึกโปรไฟล์ของคุณ
บันทึกโปรไฟล์ด้วยชื่อที่ถูกต้อง
- ไปที่: C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
- ตั้งชื่อไฟล์ให้ตรงตามนี้ทุกประการ: U3-3060CP-C-HQ-Rev.2.2_view.cset
- กฎการตั้งชื่อ:
  - ชื่อไฟล์ต้องมีหมายเลขรุ่นเต็มของกล้อง รวมถึงหมายเลข revision ด้วย
  - แทนที่ “view” ด้วยตำแหน่งกล้องที่เหมาะสม (เช่น DTL, RFO, LFO เป็นต้น)
  - ไฟล์ต้องลงท้ายด้วยนามสกุล .cset
- ตรวจสอบไฟล์ “Default” ในโฟลเดอร์นี้เพื่อยืนยันรูปแบบการตั้งชื่อที่ถูกต้อง
เสร็จสิ้นการตั้งค่า
- ปิดซอฟต์แวร์ PEAK

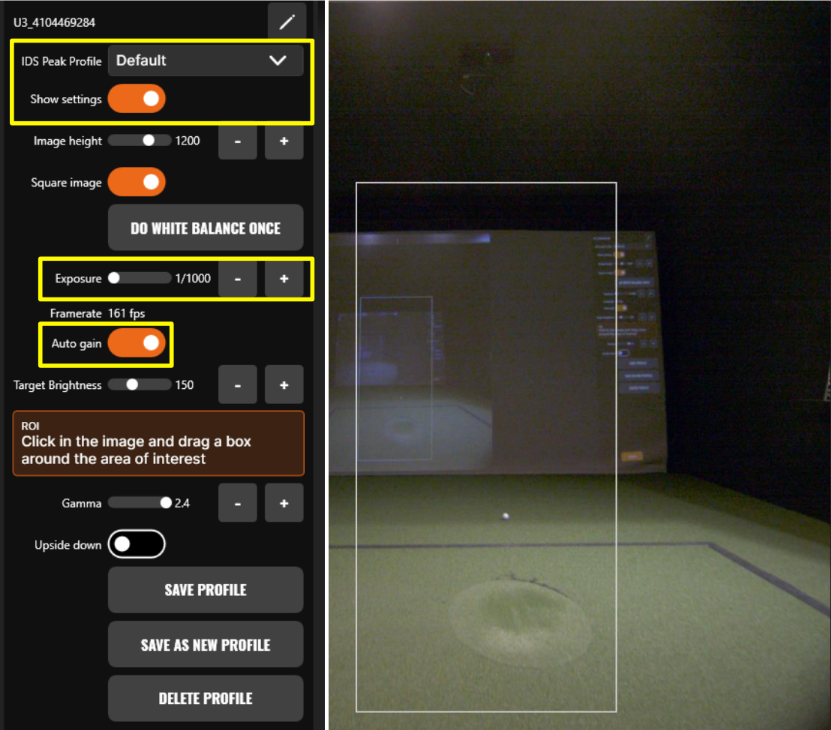

- เปิด TPS.
- ตอนนี้กล้อง IDS ควรปรากฏใน TPS แล้ว โดยคุณสามารถเปลี่ยนชื่อและกำหนดให้ใช้ไฟล์โปรไฟล์ที่คุณเพิ่งสร้างได้
