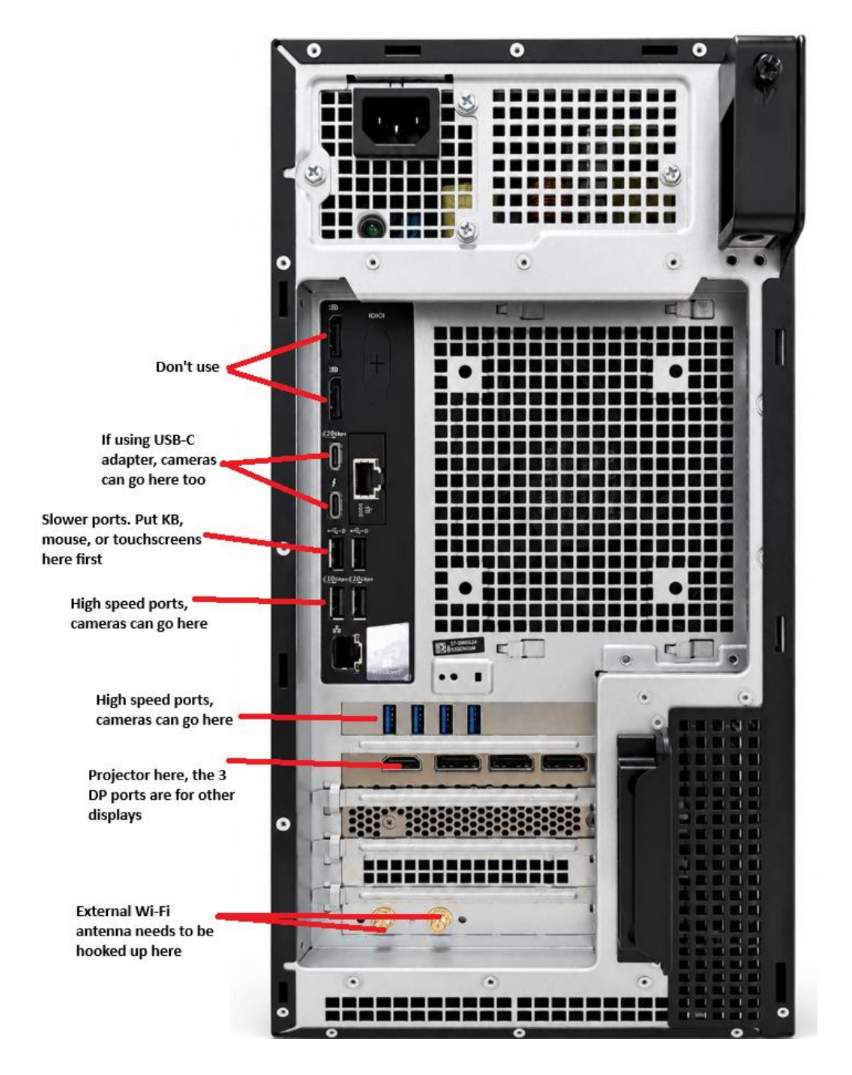

คู่มือนี้อธิบายแนวทางปฏิบัติที่ดีที่สุดสำหรับการเชื่อมต่อ PC ในการตั้งค่า Trackman ของคุณ รวมถึงเรดาร์ TM4/TMiO โปรเจกเตอร์ หน้าจอสัมผัส กล้อง IDS และการเชื่อมต่อเครือข่าย ใช้ภาพด้านล่างเป็นข้อมูลอ้างอิงเพื่อระบุตำแหน่งพอร์ตแต่ละพอร์ตที่ด้านหลังของ PC

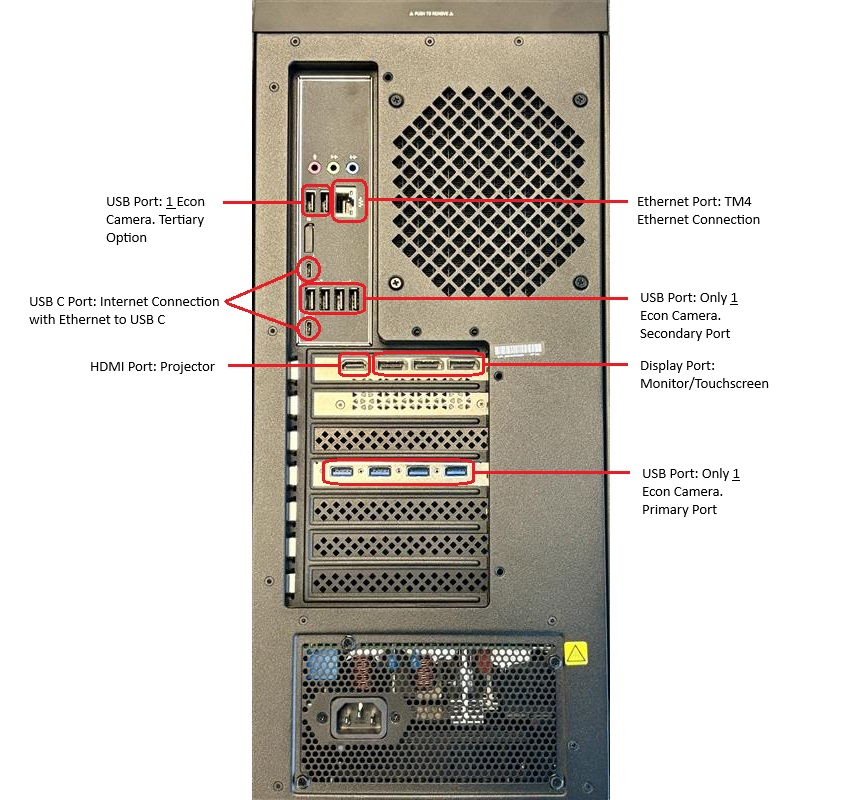

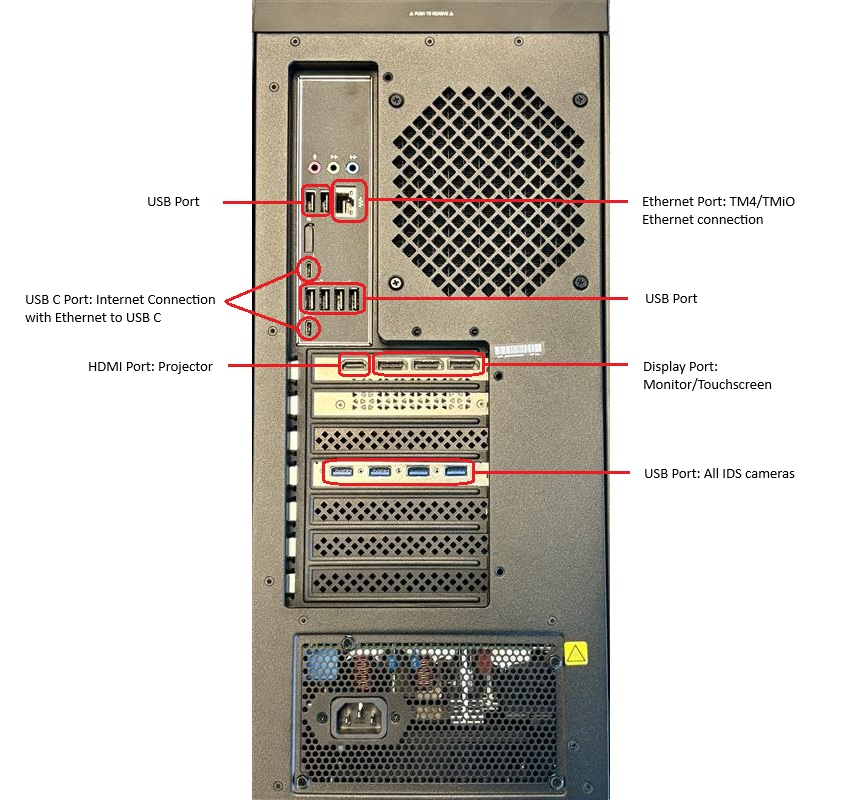

HP Omen - การตั้งค่าทั่วไป/กล้อง IDS	HP Omen - การตั้งค่า USB สำหรับสวิง

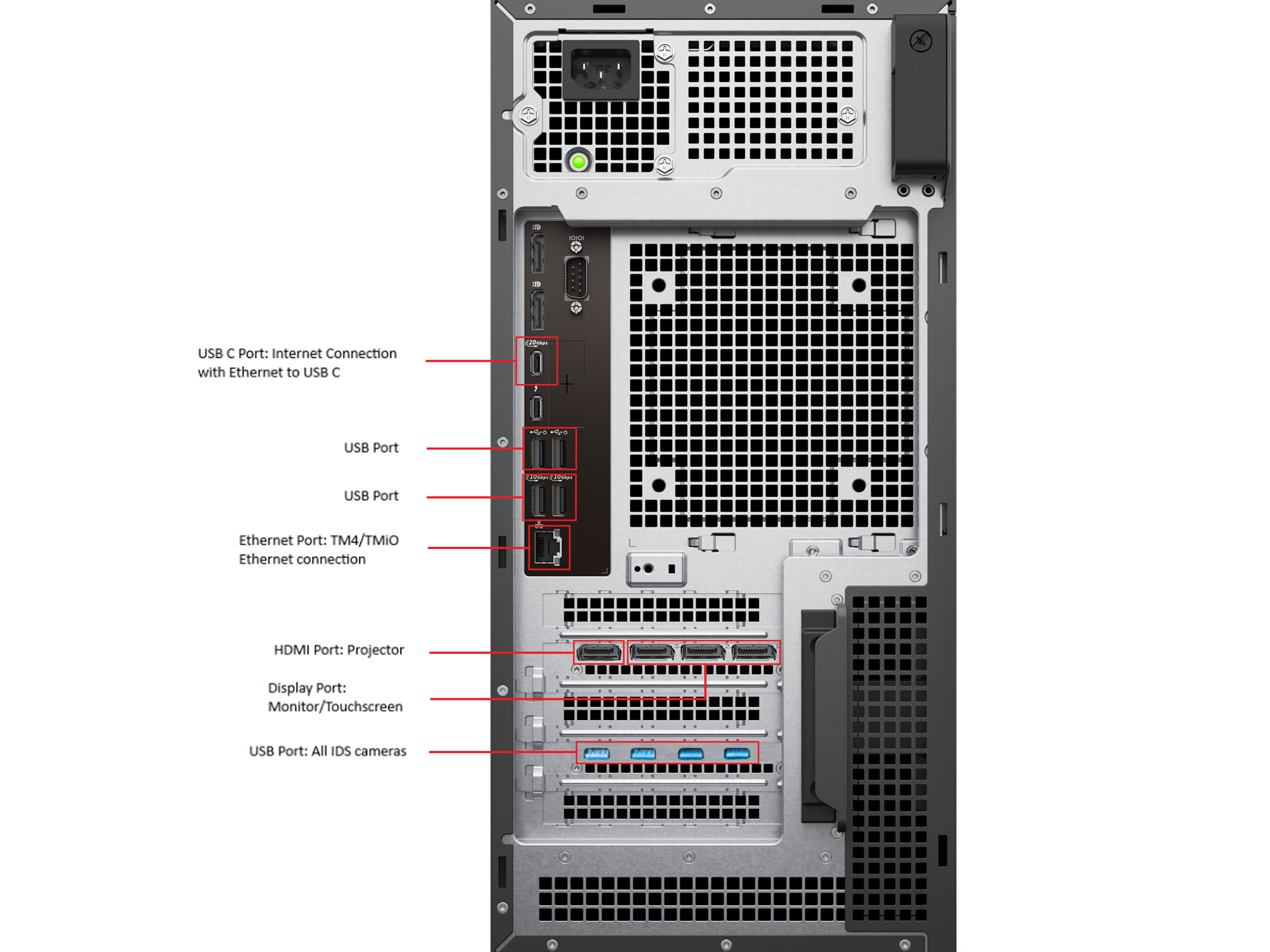

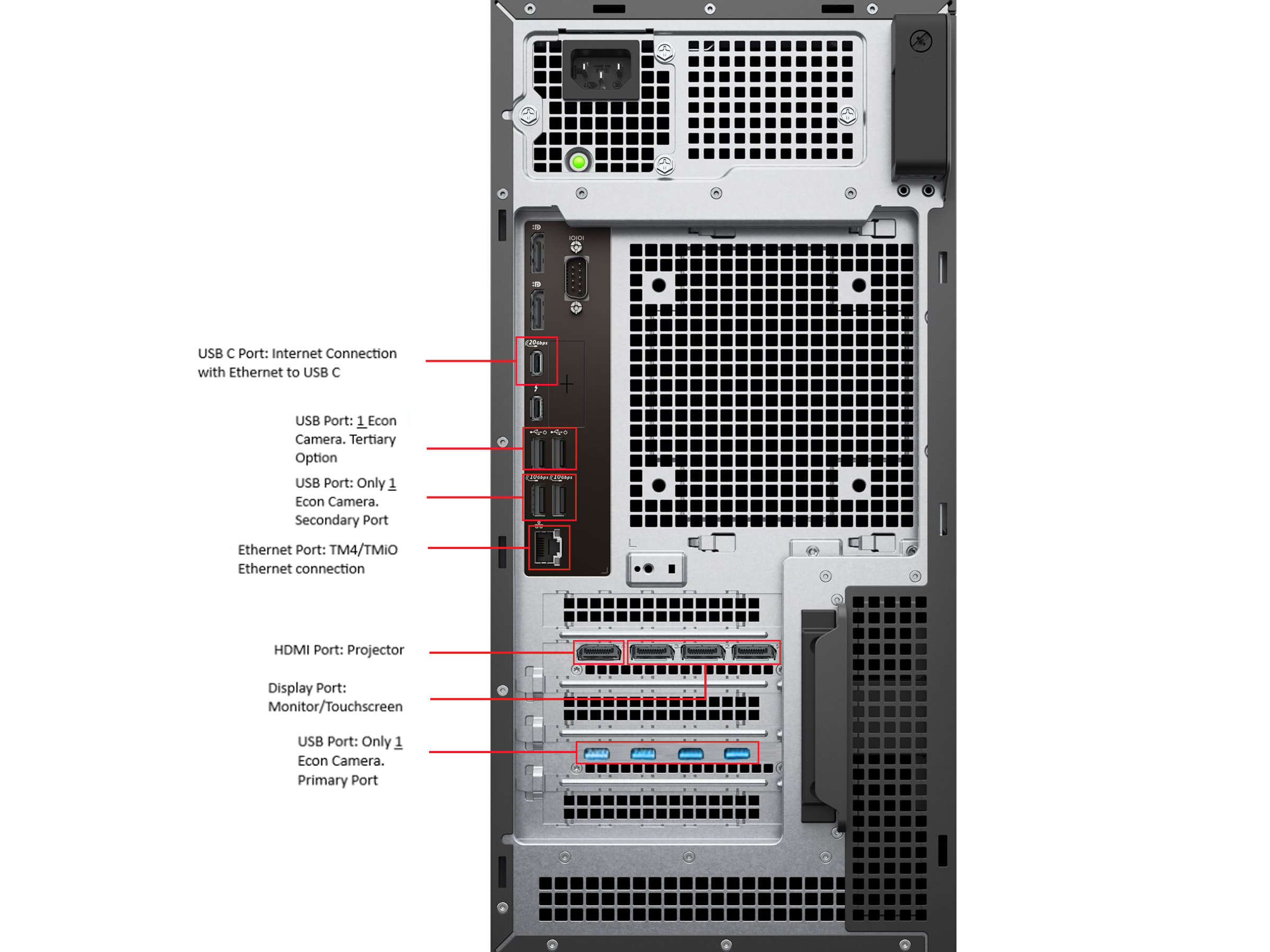

Dell Pro Max Tower - การตั้งค่าทั่วไป/กล้อง IDS	Dell Pro Max Tower - การตั้งค่า USB สำหรับสวิง

การเชื่อมต่อ Ethernet (เรดาร์ TM4 / TMiO)

ประเภทพอร์ต: Ethernet มาตรฐาน (RJ45)
การใช้งาน: เชื่อมต่อเรดาร์ TM4 หรือ TMiO ของคุณเข้ากับ PC โดยตรง
นี่คือพอร์ต Ethernet สำหรับเรดาร์โดยเฉพาะ และไม่ควรใช้สำหรับอินเทอร์เน็ตหรืออุปกรณ์อื่น

พอร์ต USB (การใช้งานทั่วไป)

พอร์ตเหล่านี้สามารถใช้กับอุปกรณ์ต่อพ่วง เช่น คีย์บอร์ด เมาส์ USB ไดร์ฟ หรืออุปกรณ์เสริมอื่น ๆ

มีพอร์ต USB ที่แสดงอยู่สองชุด:

• พอร์ต USB ด้านบน – อุปกรณ์เสริมทั่วไป
• พอร์ต USB ด้านล่าง (พอร์ตสีน้ำเงิน) – พอร์ต USB 3.0 ความเร็วสูง
  • ใช้สำหรับกล้อง IDS (ต้องเชื่อมต่อกล้อง IDS ทั้งหมดเข้ากับพอร์ตนี้)

พอร์ต USB-C (การเชื่อมต่ออินเทอร์เน็ต)

การใช้งาน: การเชื่อมต่ออินเทอร์เน็ตผ่านอะแดปเตอร์ Ethernet-to-USB-C เมื่อไม่ได้ใช้ช่องเสียบ Ethernet มาตรฐานสำหรับอินเทอร์เน็ต
พอร์ตนี้มักใช้เมื่อ:

• พอร์ต Ethernet หลักใช้สำหรับเรดาร์โดยเฉพาะ
• คุณต้องเชื่อมต่ออินเทอร์เน็ตผ่านอะแดปเตอร์ USB-C

พอร์ต HDMI (โปรเจกเตอร์)

การใช้งาน: เชื่อมต่อโปรเจกเตอร์ของคุณ

นี่คือพอร์ต HDMI เฉพาะสำหรับสัญญาณออก และควรใช้กับโปรเจกเตอร์เท่านั้นเพื่อให้สัญญาณวิดีโอมีความเสถียร

DisplayPort (หน้าจอสัมผัส / จอภาพ)

การใช้งาน: เชื่อมต่อหน้าจอสัมผัสหรือจอภาพภายนอกมาตรฐานของคุณ

DisplayPort เป็นการเชื่อมต่อที่แนะนำสำหรับ:

• หน้าจอสัมผัส Trackman
• จอแสดงผลของสถานที่ให้บริการที่ต้องใช้อัตรารีเฟรชหรือความละเอียดสูงกว่า

พอร์ต USB 3.0 (กล้อง IDS)

การใช้งาน: เชื่อมต่อกล้อง IDS จังหวะปะทะลูกทั้งหมดเข้ากับพอร์ต USB 3.0 สีน้ำเงินเหล่านี้

ช่วยให้มั่นใจได้ว่า:

• แบนด์วิดท์ที่เพียงพอ
• การส่งสัญญาณวิดีโอมีความเสถียร
• การทำงานที่ถูกต้องภายใน TPS และพอร์ทัล
