คู่มือเชื่อมต่อกล้อง iOS แบบใช้สาย

หากคุณต้องการเชื่อมต่อกล้อง iOS แบบใช้สาย โปรดทำตามคู่มือด้านล่าง ซึ่งมีรายละเอียดเกี่ยวกับอุปกรณ์และขั้นตอนทั้งหมดที่จำเป็นสำหรับการติดตั้ง

1. ซื้อสวิตช์ 5 พอร์ต
   • เลือกว่าคุณต้องการใช้สวิตช์แบบ PoE (Power over Ethernet) หรือ Non-PoE
   • PoE: (แนะนำ): จ่ายไฟให้อุปกรณ์ iOS ได้โดยตรงผ่านสายอีเธอร์เน็ต
   • Non-PoE: ราคาถูกกว่า แต่iOSแต่ละเครื่องจะต้องใช้สายชาร์จ Lightning แยกต่างหากด้วย
2. วางสวิตช์และต่อไฟ
   • วางสวิตช์ไว้ใกล้ PC
   • เสียบปลั๊กเข้ากับเต้ารับไฟฟ้า
3. เตรียมสายอีเธอร์เน็ต
   • คุณจะต้องใช้สายอีเธอร์เน็ต 1 เส้นต่อกล้อง iOS 1 ตัว
   • ใช้สาย Cat 7 คุณภาพดีเพื่อให้ได้ประสิทธิภาพสูงสุด
     • มีหลายความยาวให้เลือก
     • ตัวเลือกสายแบบแบน
4. เชื่อมต่อกล้อง

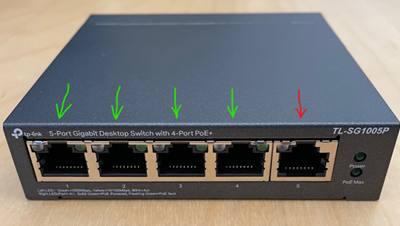

   • สำหรับสวิตช์ PoE: เสียบสายอีเธอร์เน็ตของกล้องแต่ละตัวเข้ากับพอร์ต PoE กรีนบนสวิตช์
   • สำหรับสวิตช์ Non-PoE: ทุกพอร์ตเหมือนกัน เพียงเสียบสายอีเธอร์เน็ตของกล้องแต่ละตัวเข้ากับพอร์ตใดก็ได้
   • เดินสายไปยังตำแหน่งที่จะติดตั้งกล้องแต่ละตัว



5. เชื่อมต่อเรดาร์ Trackman ของคุณ
   • ต่อสายอีเธอร์เน็ตจากพอร์ตที่ว่างบนสวิตช์ไปยังเรดาร์ Trackman
6. เชื่อมต่อ PC
   • ต่อสายอีเธอร์เน็ตอีก 1 เส้นจากพอร์ตที่ว่างบนสวิตช์ไปยัง PC
7. เชื่อมต่ออุปกรณ์ iOS
   • กล้อง iOS แต่ละตัวจะต้องใช้อะแดปเตอร์ Lightning-to-Ethernet
     • คุณสามารถใช้ยี่ห้อใดก็ได้ แต่เราแนะนำให้ใช้อะแดปเตอร์ Apple/Belkin ของแท้เพื่อความน่าเชื่อถือสูงสุด Lightning to Ethernet

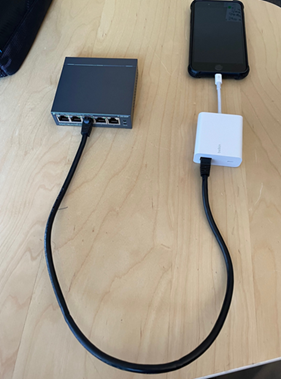

   • เสียบสายอีเธอร์เน็ตจากสวิตช์เข้ากับอะแดปเตอร์ จากนั้นเชื่อมต่ออะแดปเตอร์เข้ากับอุปกรณ์ iOS
8. การจ่ายไฟให้อุปกรณ์ iOS
   • หากใช้สวิตช์ PoE อุปกรณ์ iOS ของคุณจะได้รับทั้งไฟเลี้ยงและข้อมูลผ่านสายอีเธอร์เน็ต
   • หากใช้สวิตช์ Non-PoE อุปกรณ์ iOS แต่ละเครื่องจะต้องเชื่อมต่อกับสายชาร์จ Lightning เพื่อรับไฟเลี้ยงด้วย

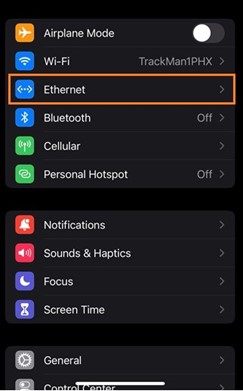

9. เมื่อเชื่อมต่ออุปกรณ์ iOS แล้ว ให้ไปที่ปุ่ม Settings   จากนั้นคุณจะเห็นส่วน “Ethernet” แสดงอยู่:



10. ตรวจสอบการเชื่อมต่ออีเธอร์เน็ต
    • บนอุปกรณ์ iOS หากคุณเห็น “Ethernet” แสดงอยู่ในการตั้งค่าเครือข่าย แปลว่า:
      • ตรวจพบสายอีเธอร์เน็ตแล้ว
      • อุปกรณ์ได้รับที่อยู่ IP จากคอมพิวเตอร์แล้ว
      • การเชื่อมต่อพร้อมใช้งาน
11. ติดตั้งแอป TM Camera
    • ดาวน์โหลดแอป TM Camera จาก App Store (หากยังไม่ได้ติดตั้ง)
    • แอปนี้ช่วยให้คุณปรับความเร็ว FPS และการตั้งค่าคุณภาพวิดีโอสำหรับกล้อง iOS ของคุณได้
12. เปิดสิทธิ์ที่จำเป็น
    • บนอุปกรณ์ iOS ให้ไปที่ “Settings” → เลื่อนลงแล้วเลือก “TM Camera”
    • ตรวจสอบให้แน่ใจว่าได้เปิดสิทธิ์ “Local Network” และ “Camera” ไว้ทั้งคู่

ตัวอย่าง:

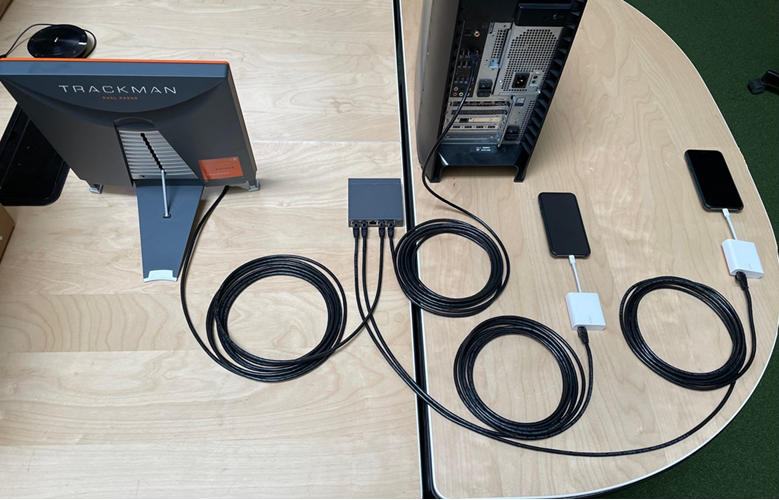

• ด้านล่างเป็นภาพประกอบการตั้งค่าขั้นสุดท้ายโดยใช้สวิตช์ PoE (Power-over-Ethernet)
• ในการตั้งค่านี้ สายอีเธอร์เน็ตจะส่งทั้งข้อมูลและไฟเลี้ยงไปยังอุปกรณ์ iOS

เสร็จเรียบร้อยแล้ว! เราแนะนำให้รีสตาร์ทคอมพิวเตอร์และเรดาร์ จากนั้นจึงเปิด TPS แล้วอุปกรณ์ทั้งหมดควรสื่อสารกันได้

ขั้นตอนสุดท้ายคือการตัดสินใจว่าจะจัดวางอุปกรณ์ iOS ของคุณอย่างไร เช่น วางบนขาตั้ง ขาตั้งกล้อง หรือยึดติดกับผนัง

หากคุณมีปัญหาหรือข้อสงสัยเกี่ยวกับการตั้งค่านี้ โปรดส่งคำขอรับการสนับสนุนที่นี่
