在使用 PEAK 之前，请确保相机镜头已由客户或安装人员正确安装并定位。

• 绿色：调整焦点，最后进行此项设置。
• 红色：调整亮度，首先将其设置为最大亮度。
• 蓝色：调整轻微变焦，第二步进行设置。根据需要调整变焦后，请返回再次调整焦点。

在 PEAK 中设置相机

1. 安装驱动程序
   • 运行 PEAK 和相机驱动程序安装程序 (http://link.trackman.dk/idspeakdriver)
   • 在安装过程中选择“典型”设置。
   • 安装结束时可能需要重启。
2. 打开 PEAK
   • 启动 PEAK 软件。
   • 如果摄像头窗口未自动出现，请点击左上角的摄像头图标。



3. 进入相机设置
   • 您现在在相机界面，可以调整诸如 FPS、伽玛、曝光和分辨率等设置。

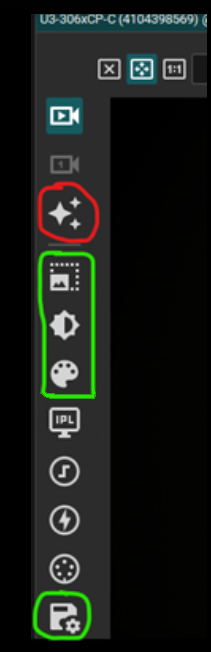

   • 我们只专注于左侧的几个关键选项。
   • 现在您位于相机界面，可以调整 FPS、伽玛、曝光、分辨率等。我们只关心左侧的几个选项：



4. 自动调整图像
   • 点击指南中红色圈出的图标（类似于匹兹堡钢人队的标志）。
   • 这将运行自动调整以估算出合适的设置。
   • 通常效果不错，但我们会通过标记为绿色的选项进一步微调。
5. 位置和尺寸
   • 在顶部绿色区域中调整分辨率。
   • 一个常见的设置是 1440x1080，但 TPS 会自行裁剪成方形，因此精确分辨率并不是关键。
6. 亮度 / 帧率
   • 在下一个绿色区域中调整曝光时间和帧率。
   • 目标设置：
     • FPS ≈ 120
     • 曝光在 3–9 之间
   • 如果图像看起来仍然较暗，请不必担心——我们稍后会通过伽玛设置来修正。
7. 颜色
   • 在带有调色板图标的部分中，根据需要调整红色、绿色和蓝色水平。
8. 暂停实时画面
   • 在保存配置之前，点击摄像头按钮以暂停实时画面。



9. 保存相机配置文件
   • 点击保存/加载相机参数按钮（绿色磁盘图标）。



   • 在新的窗口中，选择“保存”以存储您的配置文件。
10. 以正确的名称保存配置文件
    • 浏览至： C:\ProgramData\TrackMan\VMSConfig\UEyeProfiles
    • 文件名应如下所示： U3-3060CP-C-HQ-Rev.2.2_view.cset
    • 命名规则：
      • 文件名必须包含相机的完整型号和版本号。
      • 将“view”替换为相应的相机位置（例如，DTL、RFO、LFO 等）。
      • 文件必须以 .cset 扩展名结尾。
    • 检查此文件夹中的 Default 文件以确认正确的命名格式。
11. 完成设置
    • 关闭 PEAK 软件。

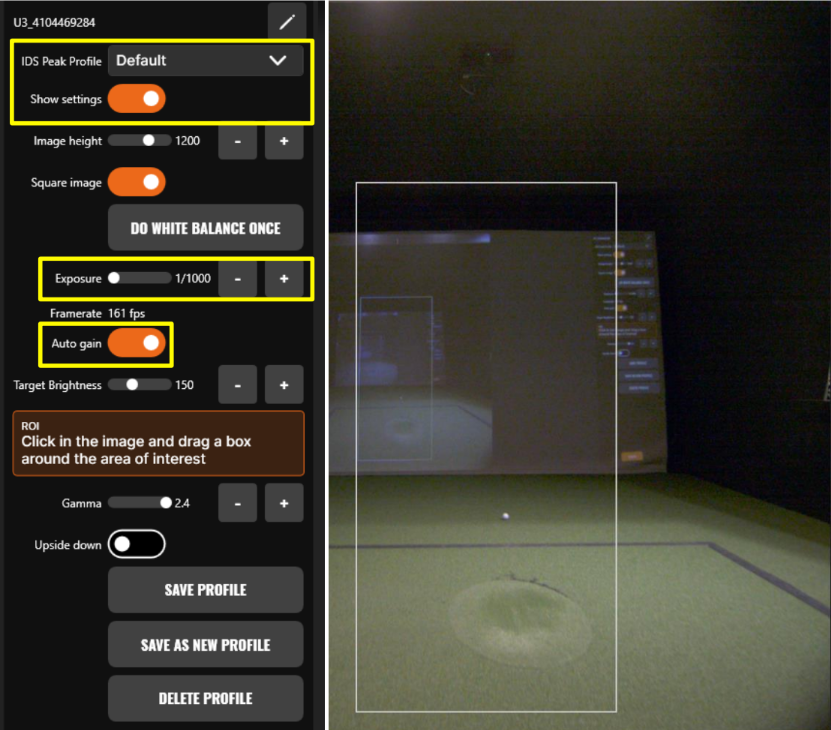

    • 打开 TPS。
    • IDS Camera 现在应在 TPS 中显示，您可以重命名它，并将其分配给刚刚创建的配置文件。
