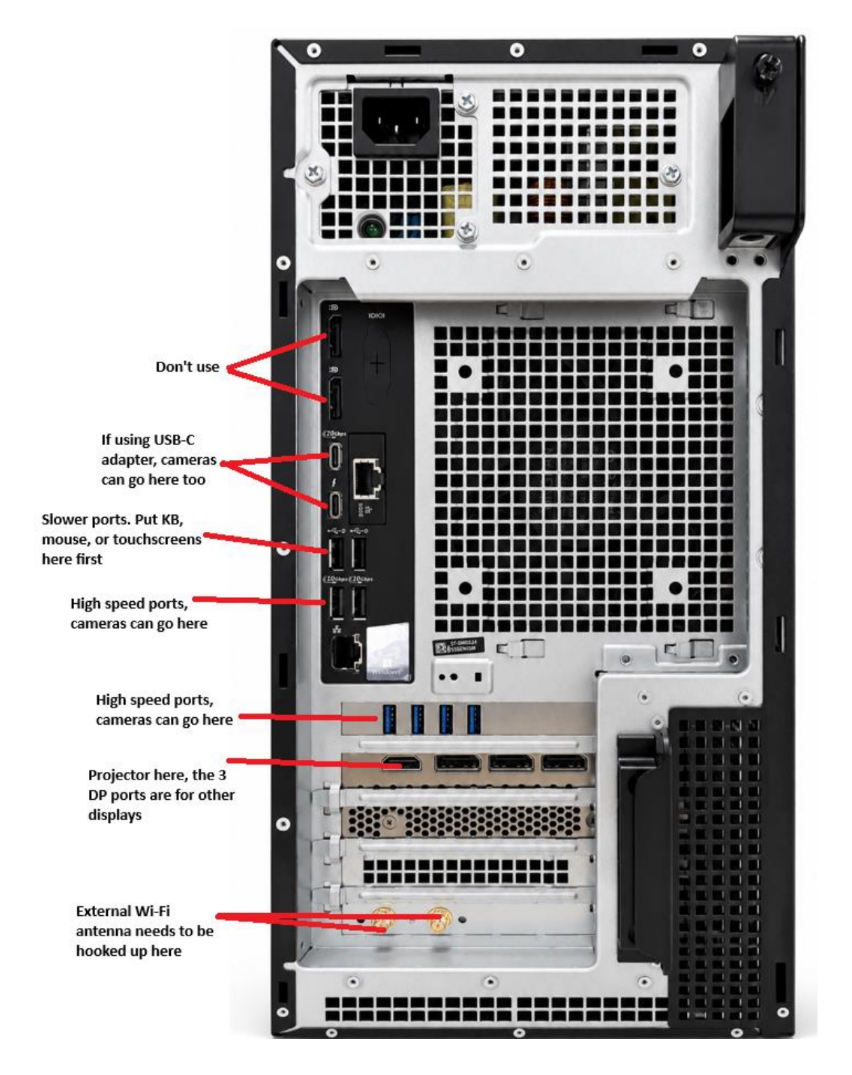

本指南将带您了解 Trackman 安装的 PC 连接最佳实践，包括 TM4/TMiO 雷达、投影仪、触摸屏、IDS Cameras 和网络连接。使用下图作为参考，以定位 PC 背面的各个端口。

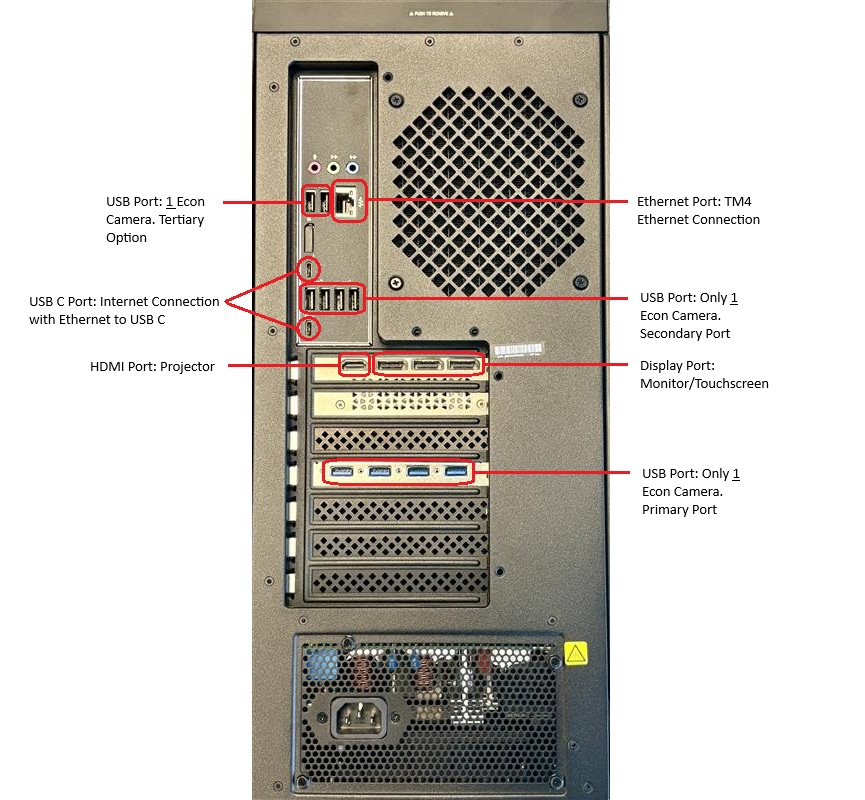

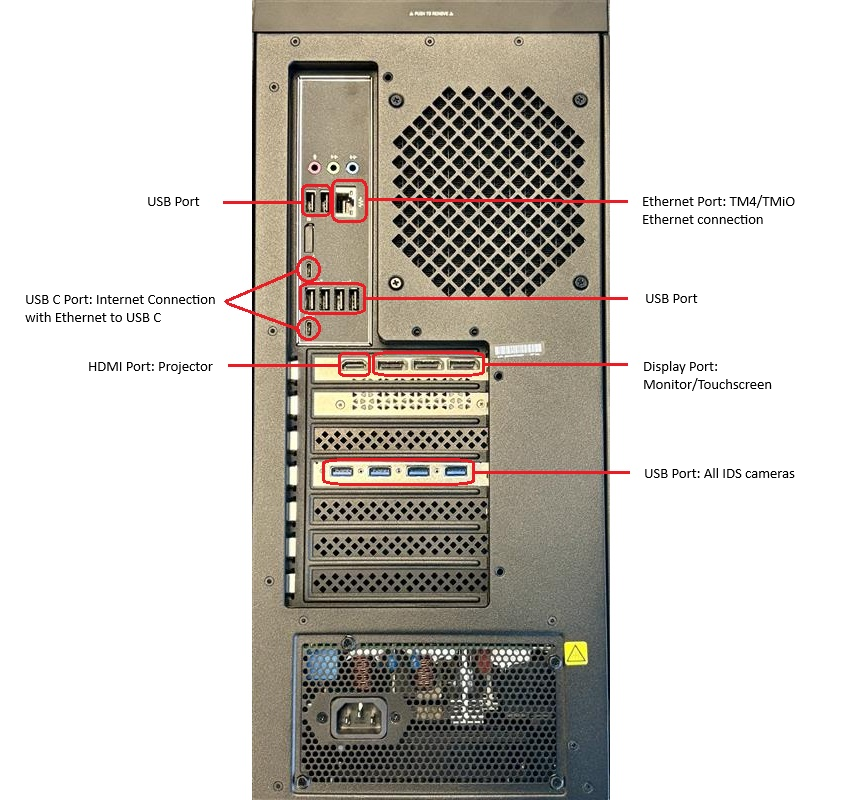

HP Omen - 通用/IDS设置	HP Omen - USB挥杆设置

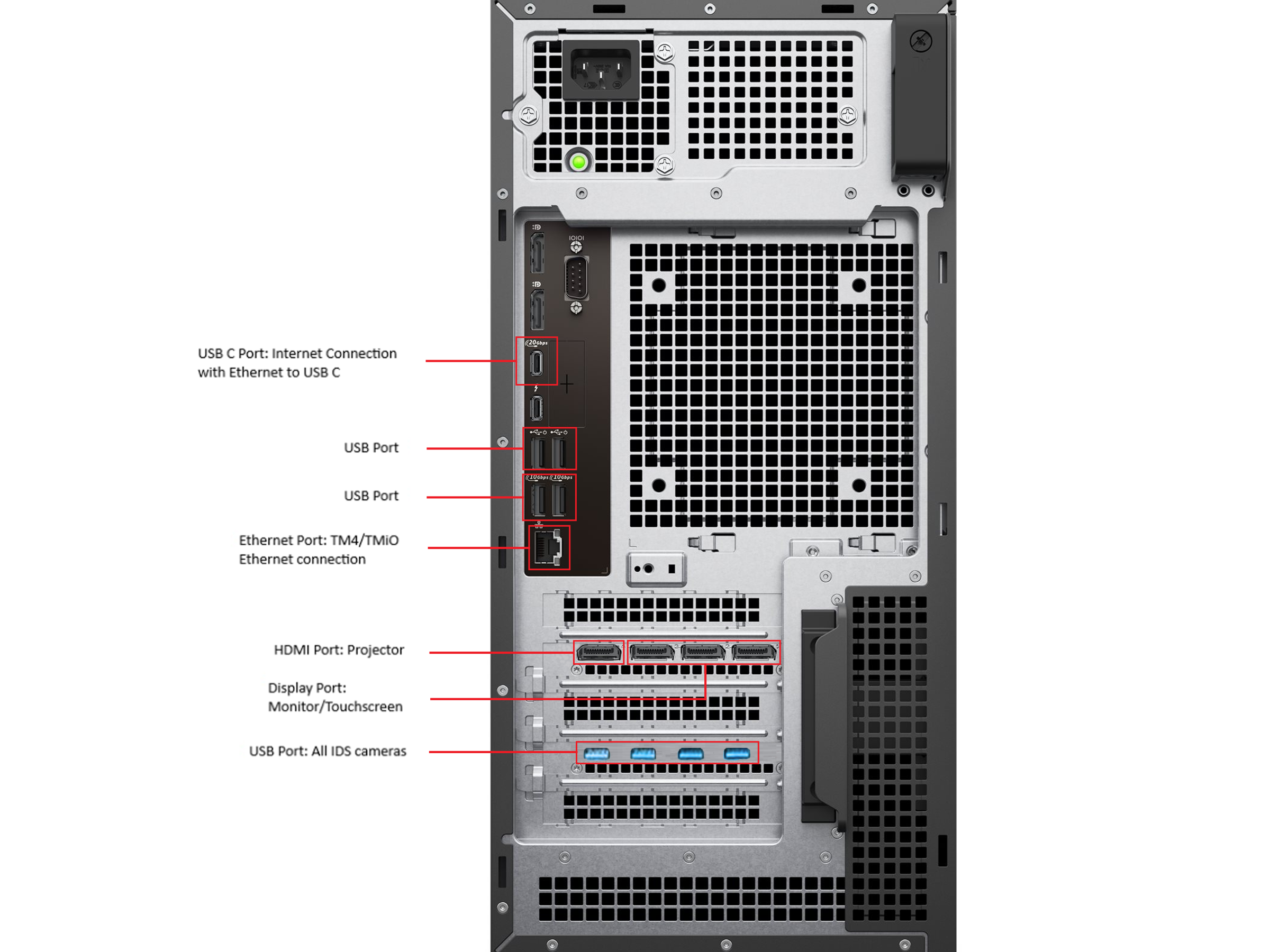

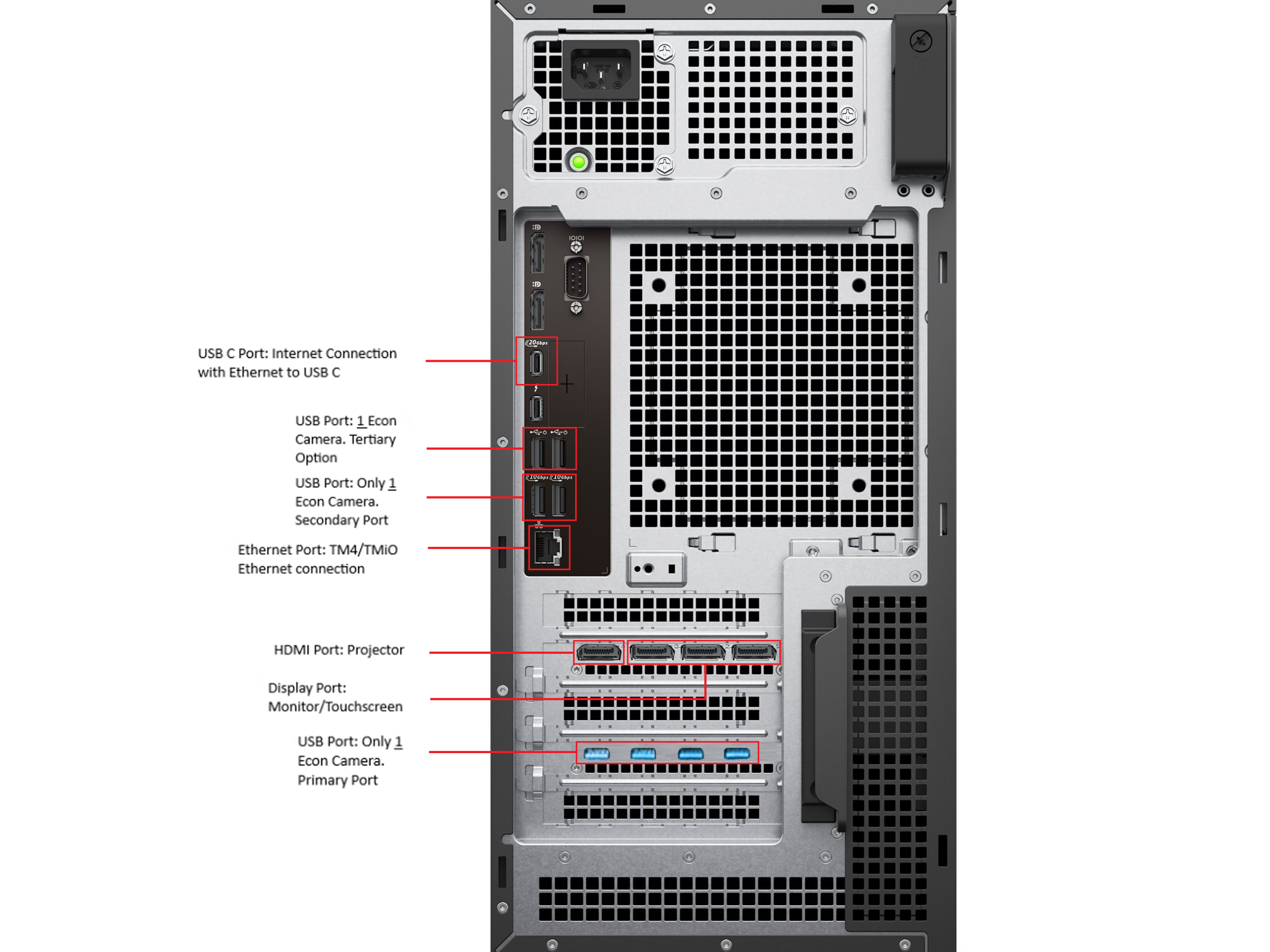

Dell Pro Max Tower - 通用/IDS设置	Dell Pro Max Tower - USB挥杆设置

以太网连接 (TM4 / TMiO 雷达)

端口类型：标准以太网 (RJ45)
用途：将您的TM4或TMiO雷达直接连接到PC。
这是专用雷达以太网端口，不应用于互联网或其他设备。

USB端口 (通用用途)

这些端口可用于外设，如键盘、鼠标、USB驱动器或其他配件。

如下所示有两组 USB 端口：

• 上部USB端口 – 通用配件
• 下部USB端口 (蓝色端口) – 高速USB 3.0端口
  • 用于 IDS Cameras（所有 IDS Cameras 必须连接至此处）

USB-C端口 (互联网连接)

用途：通过以太网转USB-C适配器进行互联网连接，当标准以太网插孔未用于互联网时使用。
该端口通常在以下情况下使用：

• 主以太网端口专用于雷达
• 您必须通过USB-C适配器提供互联网

HDMI端口 (投影仪)

用途：连接您的投影仪。

这是专用的HDMI输出，仅应用于投影仪以确保视频稳定性。

DisplayPort (触摸屏/显示器)

用途：连接您的触摸屏或标准外接显示器。

DisplayPort是首选连接，用于：

• Trackman触摸屏
• 设施内需要更高刷新率或分辨率的显示屏

USB 3.0 端口（IDS Cameras）

用途：将所有用于击球瞬间的 IDS Cameras 连接到这些蓝色 USB 3.0 端口。

这可以确保：

• 适当的带宽
• 稳定的视频传输
• 在 TPS 和 TrackMan 门户中的正确表现
