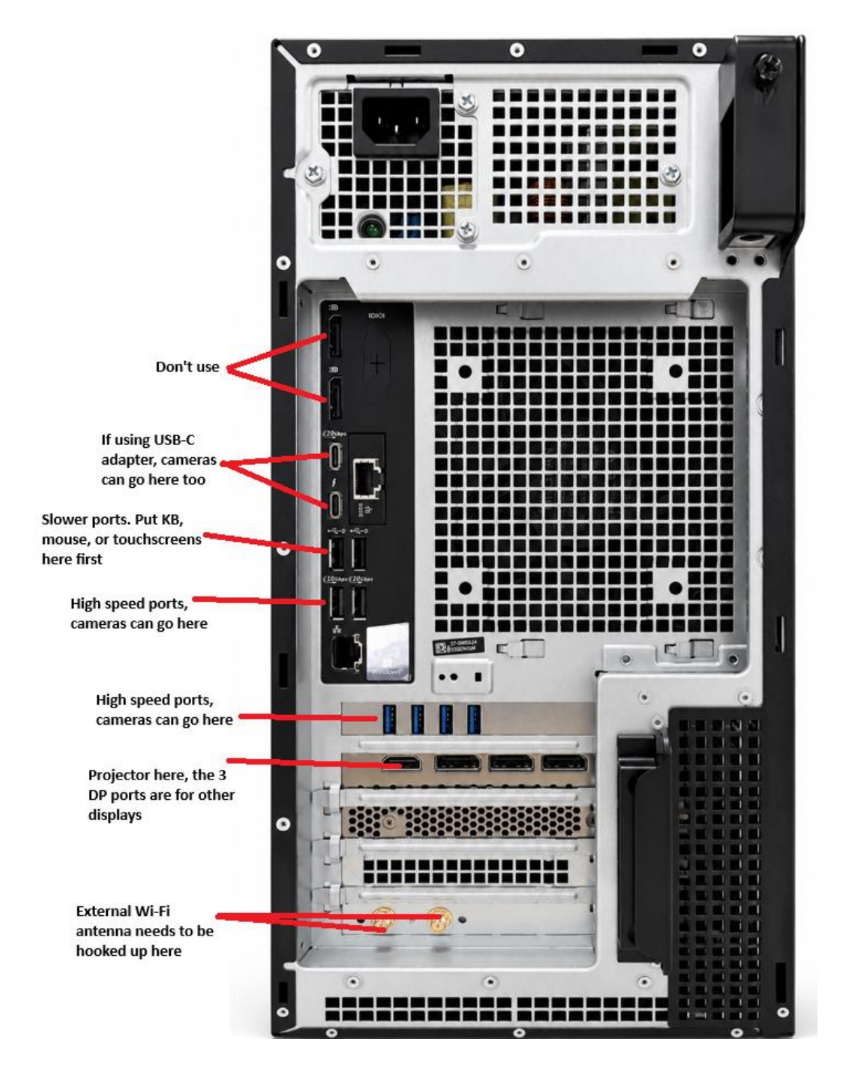

本指南說明 PC 連線的最佳做法，適用於您的 Trackman 設定，包括 TM4/TMiO 雷達、投影機、觸控螢幕、IDS Camera 以及網路連線。請參考下方圖片，以定位 PC 背面各連接埠的位置。

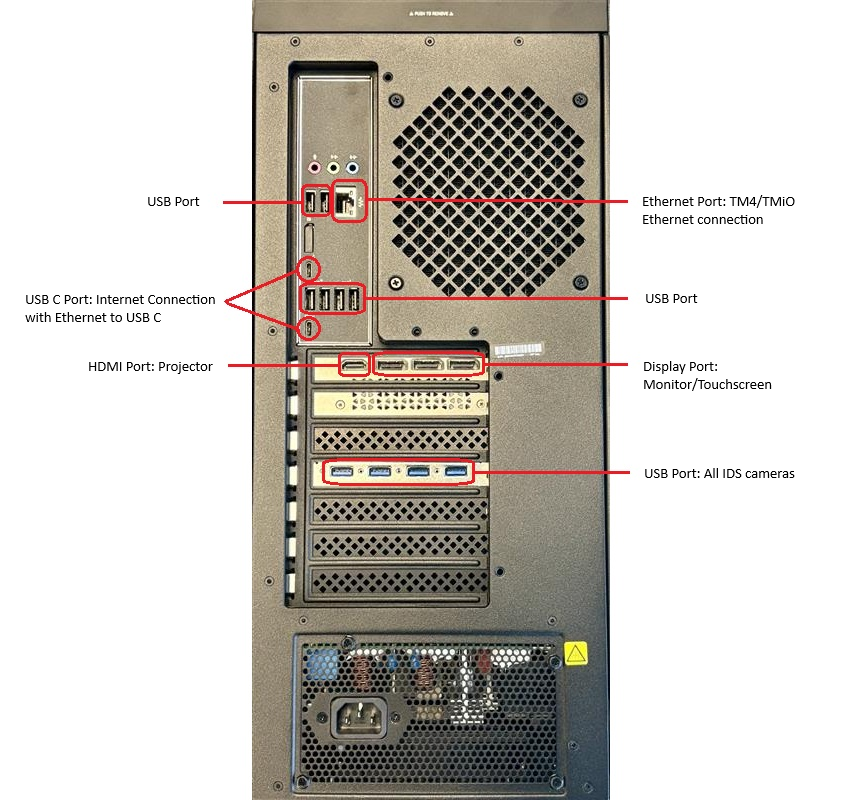

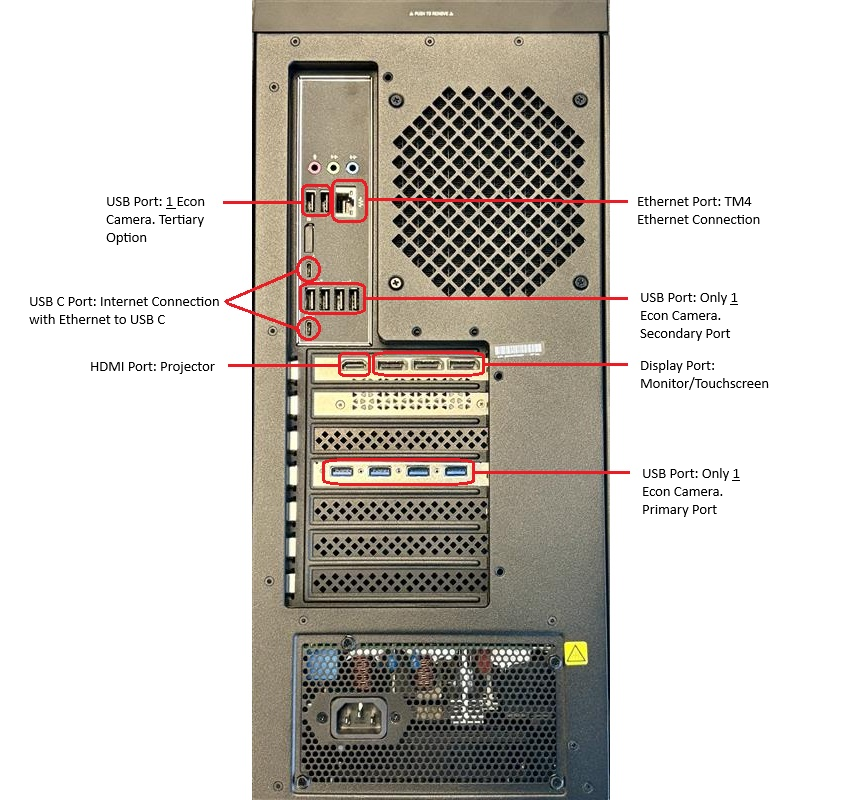

HP Omen - 一般/IDS 設定	HP Omen - USB 揮桿設定

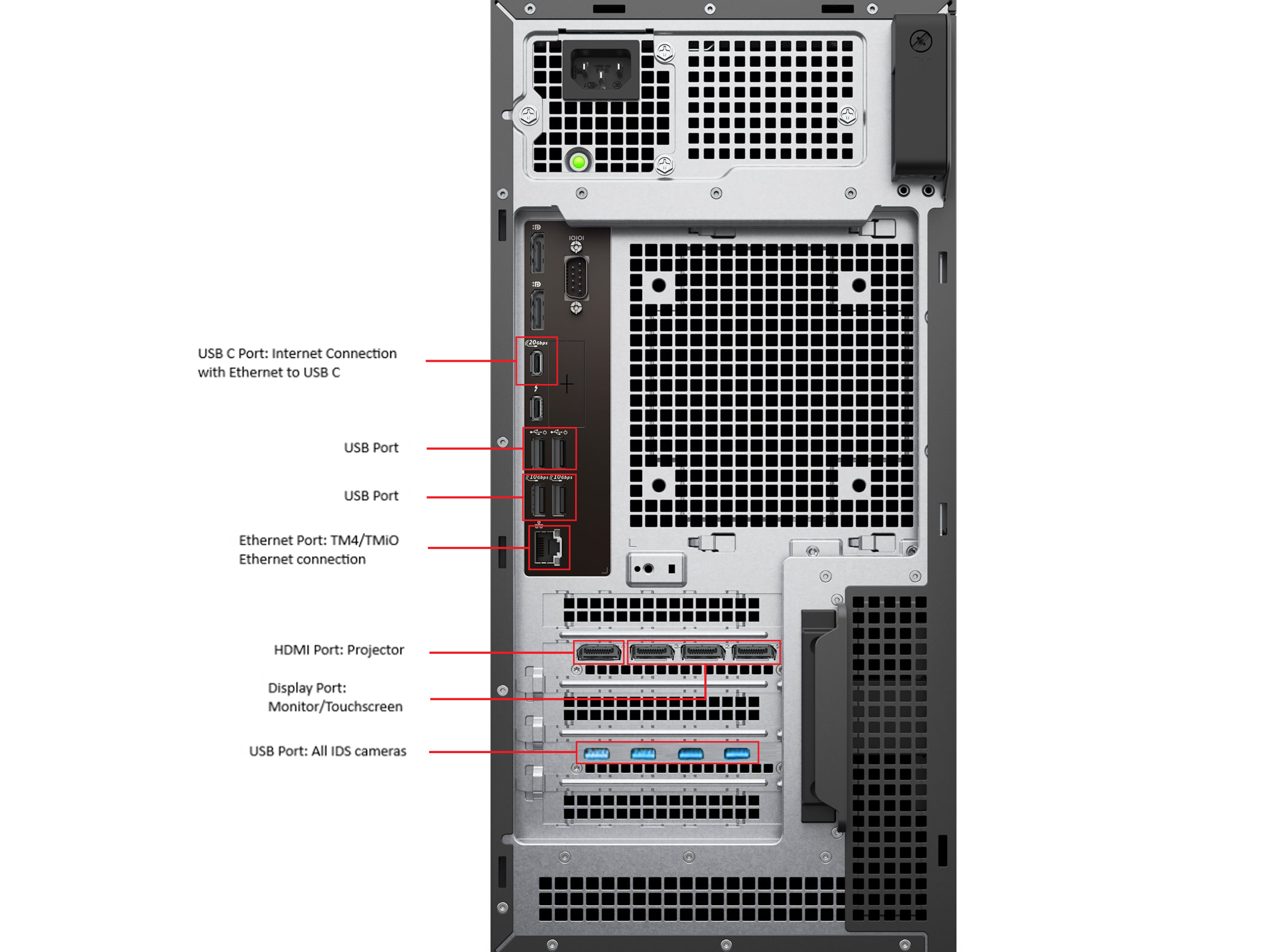

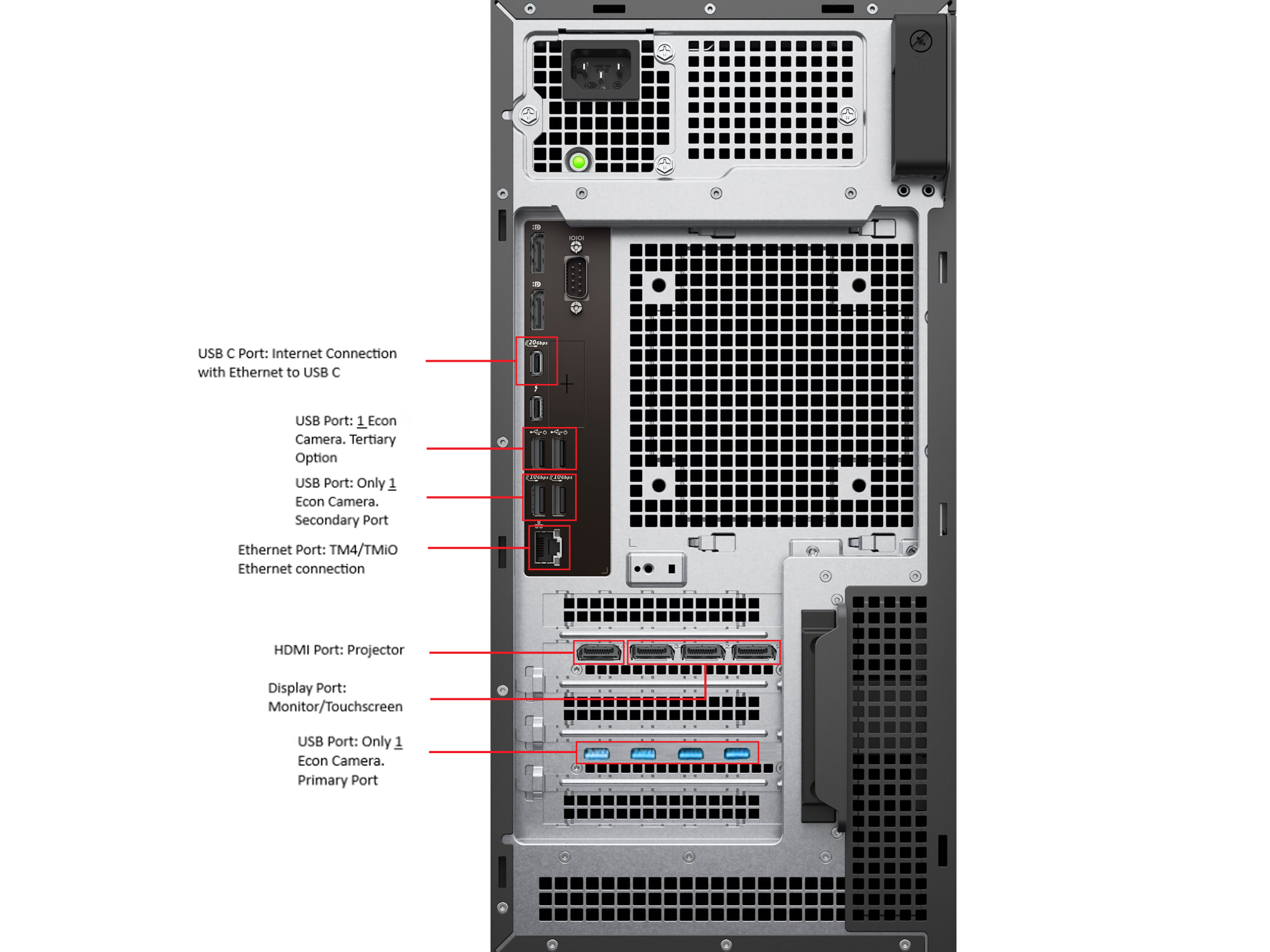

Dell Pro Max Tower - 一般/IDS 設定	Dell Pro Max Tower - USB 揮桿設定

乙太網路連接（TM4 / TMiO雷達）

埠類型： 標準乙太網路（RJ45）
用途： 直接將您的 TM4 或 TMiO 雷達連接至 PC。
這是專用的雷達乙太網路埠，請勿用於網路或其他裝置。

USB 埠（一般用途）

這些埠可用於鍵盤、滑鼠、USB 隨身碟或其他周邊。

圖中顯示兩組 USB 埠：

• 上方 USB 埠—一般周邊
• 下方 USB 埠（藍色）—高速 USB 3.0 埠
  • 用於 IDS Camera（所有 IDS Camera 必須接於此處）

USB-C 埠（網路連線）

用途： 當標準乙太網路插孔未用於網路連線時，可透過乙太網路轉 USB‑C 的轉接器連上網路。
此連接埠通常用於：

• 主要乙太網路埠已專供雷達使用
• 您必須透過 USB‑C 轉接器提供網路連線

HDMI 埠（投影機）

用途： 連接您的投影機。

這是專用的 HDMI 輸出，應僅用於投影機，以確保影像穩定性。

DisplayPort（觸控螢幕 / 顯示器）

使用：連接您的觸控螢幕或標準外部顯示器。

DisplayPort 為以下裝置的首選連接方式：

• Trackman 觸控螢幕
• 需要更高更新率或解析度的設施顯示器

USB 3.0 埠（IDS Camera）

用途： 將所有 IDS Camera（用於擊球瞬間）連接至這些藍色 USB 3.0 埠。

這可確保：

• 適當的頻寬
• 穩定的影像傳輸
• 在 TPS 與 TM平台 中維持正常效能
