iOS 攝影機有線連線指南

若您希望將 iOS 攝影機改為有線連線，請參考下列指南，其中包含完成設定所需的所有產品與步驟說明。

1. 購買一個 5 埠交換器
   • 決定是否需要 PoE（以太網供電）或非 PoE 交換器。
   • PoE：（推薦）透過 Ethernet cable 直接為 iOS 裝置供電。
   • 非 PoE：價格較低，但每部 iOS 裝置也需要另外接上 Lightning 充電線。
2. 放置並為交換器供電
   • 將交換器放置在靠近電腦的位置。
   • 將其插入電源插座。
3. 準備 Ethernet cables
   • 每台 iOS 攝影機需要一條 Ethernet cable。
   • 使用優質 Cat 7 纜線以確保最佳效能。
     • 多種長度選項
     • 扁平電纜選項
4. 連接攝影機

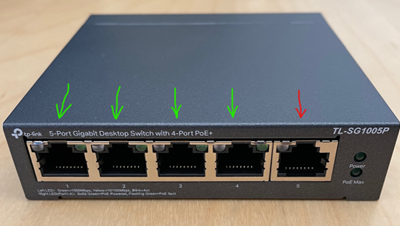

   • 對於 PoE 交換器：將每台攝影機的 Ethernet cable 插入交換器上綠色的 PoE 埠。
   • 對於非 PoE 交換器：所有埠皆相同，只需插入每台攝影機的 Ethernet cable。
   • 將 Ethernet cable 拉到每台攝影機的安裝位置。



5. 連接 Trackman 雷達
   • 將一條 Ethernet cable 從交換器的任何可用埠連接至 Trackman 雷達。
6. 連接電腦
   • 將另一條 Ethernet cable 從交換器的任何可用埠連接至電腦。
7. 連接 iOS 裝置
   • 每台 iOS 攝影機需要一個 Lightning-to-Ethernet 轉接器。
     • 您可以使用任何品牌，但我們推薦使用官方的 Apple/Belkin 轉接器，以獲得最佳可靠性。Lightning to Ethernet

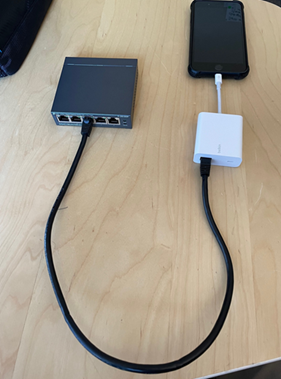

   • 將來自交換器的 Ethernet cable 插入轉接器，然後將轉接器連接到 iOS 裝置。
8. 為 iOS 裝置供電
   • 如果使用 PoE 交換器，您的 iOS 裝置將透過 Ethernet cable 同時傳輸資料並供電。
   • 如果使用非 PoE 交換器，每部 iOS 裝置還需要連接 Lightning 充電線以供電。

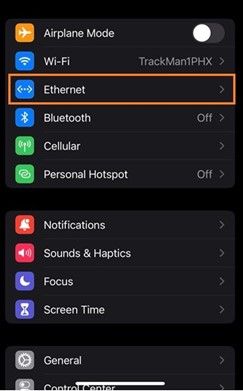

9. 完成 iOS 裝置連接後，前往「設定」，您應該會看到「Ethernet」區段：



10. 驗證 Ethernet 連線
    • 在 iOS 裝置上，若您在「網路」設定中看到「Ethernet」，則表示：
      • 已偵測到 Ethernet cable。
      • 裝置已從電腦取得 IP 位址。
      • 連線已準備就緒。
11. 安裝 TM Camera 應用程式
    • 從 App Store 下載 TM Camera 應用程式（如果尚未安裝）。
    • 此應用程式可調整 iOS 攝影機的 FPS 與影片品質設定。
12. 啟用權限
    • 在 iOS 裝置上，前往「設定」→ 向下捲動並選擇 TM Camera。
    • 請確認「本機網路」與「相機」權限皆已開啟。

範例：

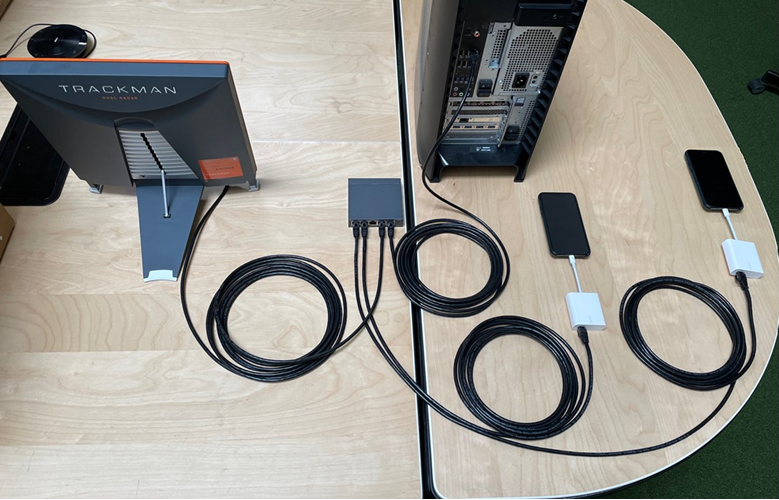

• 以下為使用 PoE（以太網供電）交換器的最終設定示意圖。
• 在此架構中，Ethernet cable 同時為 iOS 裝置提供資料與電力。

大功告成！我們建議重新啟動電腦與雷達，接著開啟 TPS，所有裝置應可彼此通訊。

最後一步是決定如何擺放您的 iOS 裝置，例如放在支架、三腳架上，或固定在牆上。
